تست کننده های اشتعال پذیری مواد ساختمانی تست کننده تجهیزات تست کننده اشتعال پذیری خورشیدی

تجهیزات تست قابل اشتعال سلول خورشیدی با استانداردهای UL 1730 ASTM E108 مطابقت دارد

معرفی محصول

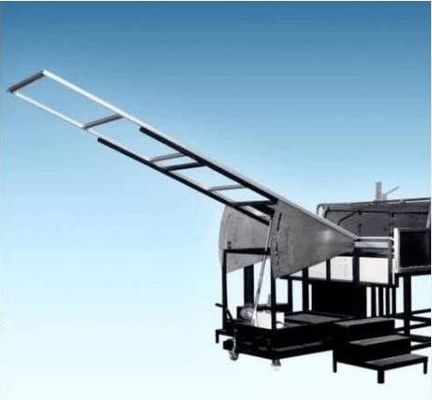

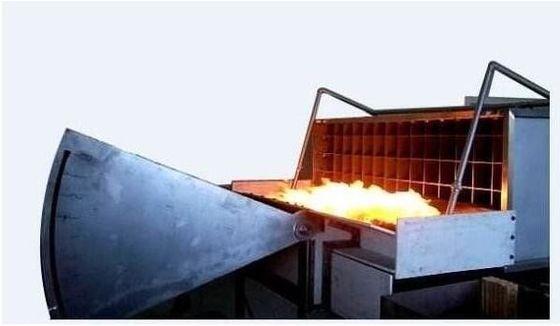

گسترش سلول های خورشیدی از شعله و دستگاه تست مارک سوزاندن مبتنی بر UL 1730 ، IEC 61730-2 طراحی و توسعه است. برای شبیه سازی شرایط واقعی برای ارزیابی سقف و اجزای عملکرد مقاومت در برابر آتش ابزار ، در نمونه های A1.82m ، 2.4m و b 3.4m برای ارزیابی سطح A ~ C قرار دارد. همچنین می توان در عملکرد ضد حریق از اجزای فتوولتائیک مورد استفاده در این آزمایش استفاده کرد.

استانداردها

UL 1730: تشخیص دود واحد مسکونی فردی و چند خانوادگی و اتاق های هتل
مانیتورها: تشخیص سیگنال برقی از گرد و غبار خانه؛
UL 790: روش استاندارد تست آتش برای مصالح پوشش سقف؛
ASTM E108-04: روش استاندارد تست آتش برای مصالح پوشش سقف؛
NFPA 256: تست آتش عرشه سقف.
IEC 61730-2 ضمیمه ب: تست آتش در ماژول های PV.

مشخصات تجهیزات

قطعات ساختاری
1. مواد پوشش سقف تخته سه لا ، ابعاد: 1300 (w) X1000 (d) x120 (ساعت) ، به
نمونه آزمایش را نصب کنید؛
2. تخته تست غیر قابل احتراق که در پایان آزمایش نصب شده است می تواند آزمایش را متوقف کند
پانل های خسته؛
3. هیئت مدیره کنترل فن فن فولاد ضد زنگ ، زاویه آزمون قابل تنظیم است ،
اندازه: 1،440 (l) x 940 (ساعت) میلی متر؛
4. مورد استفاده برای پشتیبانی از تست قاب اصلی قاب ، فولاد مقاوم در برابر خوردگی ، ابعاد: 1،020 (L) x 1000 (d) x 1،473 (ساعت) میلی متر؛
5. صفحه صفحه غیر قابل احتراق ، در جلوی قاب نصب شده است تا شبیه سازی شود
تاج و قرنیز ، گسترش شعله از مشعل به نمونه ،
ابعاد: 330 (w) x 2،130 (d) x 584 (ساعت) میلی متر؛
6. سرعت جریان هوا برای صفحه آزمایش: 8 19 19 کیلومتر در ساعت (5.5M / sec) ، و پیکربندی کنید
مانیتور آنمومتر؛
7. لوله های تهویه جداگانه می توانند از خارج از هوا آزمایشگاه استخراج شوند.
8- فیلتر لانه زنبوری در مجرای هوا نصب شده است.
9. مجرای تهویه مجهز به پانل تنظیم شیب برای تنظیم جهت جریان هوا.
10. لوله های تهویه متصل به راهنمای ، می توانند سرعت را برای اطمینان از تأمین جریان آزمایش تست جریان هوا از تداخل بیرونی ، صفحات راهنما ساخته شده از فولاد ضد زنگ افزایش دهند ، مکان با فشار باد تغییر نمی یابد.
11. مواد مجرای فولاد ضد زنگ ، مقاوم در برابر خوردگی و گرما ، اندازه: 2،130 (وزنی) x 762 (ساعت) x 3000 (l) میلی متر؛
12. فن 220V ، 50HZ ، قدرت سه فاز ، مجهز به یک سیستم معکوس می تواند به طور خودکار سرعت باد را تنظیم کند ، حداقل جریان را برای 300m3 / min؛
13. اینورتر سرعت بی نهایت متغیر ، قابل تنظیم 100-100؛
14. مشعل های گازی (برای متناوب شی هو هو ، پخش شعله و آتش سوزی) ، 1.12 متر ، 60.3 میلی متر ، حرکت در قسمت تست دارای شکاف 12.7 میلی متر (وزنی) * 0.91m (طولانی) است.
15. مشعل گاز می تواند 22000Btu / min (387kWh) را تأمین کند و مطابق با a ، b ، c سه سطح احتراق ، شیر کنترل گاز با دقت بالا کنترل جریان گاز را کنترل کند ،
16. ترموکوپل مشعل بالای 58.7 میلی متر نصب شده است ، 888 ± می تواند 28 درجه سانتیگراد را آزمایش کند.
17. سیستم جرقه زنی اتوماتیک ، اطمینان از امنیت عملکرد تست ، کنترل الکترود جرقه ای 1.8kVp فشار حداقل فشار مطابق با استانداردهای مختلف ، کنترل سرعت جریان گاز ، کلاس A و B: 22،000 ~ 22،000 Btu / min (387 ~ 387 kWhh ) به مدت 10 دقیقه ، کلاس C: 18،000 ~ 19،000 Btu / min (314 ~ 334 kWh) 4 دقیقه؛
18. سیستم کنترل دما-کلاس A و B: 760 ± 28ºC (1400 ± 50±F) -21،000 ~ 22،000 Btu / min-Class C: 704 ± 28 c (1300 50ºF) -18،000 ~ 19،000 Btu / min
19- فشار سنج و شیر تنظیم فشار ، فشار گاز را کنترل می کند.
1) هر انتقال به گاز در مشعل ها باید از یک روش آزمایش و کنترل متفاوت پیروی کند.
2) -LNG: با استفاده از MFM می توانید جریان را به طور دقیق اندازه گیری کنید (کنترل شیر کنترل جریان).
3) -LPG: سرعت جریان هوا با استفاده از سیستم اینورتر: عرشه آزمایش با سرعت 8 19 19 کیلومتر در ساعت (5.5M / sec)؛
20. مواد پشتیبانی مش فلزی ، پالت را می توان چرخاند ، به طوری که احتراق کامل از
مواد؛

بخش تست

1. سیستم کنترل رایانه نرم افزار کنترل ویژه ایالات متحده برای آزمایش Labview ، یکپارچه سازی LCD 10.2 اینچی.
2. سیستم های جمع آوری داده ها ، زبان برنامه نویسی LabView برای برنامه ریزی استفاده می شود ، کارتهای کسب اطلاعات ایالات متحده NI ارائه می دهد
3. سیستم جمع آوری داده ها از بخش های زیر تشکیل شده است:
module ماژول ورودی ترموکوپل 16 بیتی
② 16 بیت ماژول ورودی تبدیل / بیت
③ ماژول ورودی / خروجی داده
module 12 بیت ماژول خروجی تبدیل / ب
صفحه پشتی 4 و 8 شکافی
mod ماژول های صفحه نمایش
module ماژول شبکه Labview / Ethernet
4. سیستم های تست نام تجاری ، مشعل های بنزینی ، شعله مواد سوزان را درگیر می کند ، مشعل گاز 1080 درجه سانتیگراد 880 درجه سانتیگراد قابل تنظیم است.

نتایج استاندارد

1- استانداردهای عمومی برای پخش شعله
① هر بخشی از مواد پوشش سقف (مؤلفه یا پانل) از عرشه آزمایش در شعله یا ذرات درخشان دمیده ،
an می توانید مواد پوشش سقف خمیده ، مانند تقسیم سقف را باز کنید ،
درجه بندی ایمنی در برابر آتش A: دامنه پخش شعله 1.82M است ،
سطح ایمنی آتش سوزی B: دامنه پخش شعله 2.4M است ،
ایمنی آتش نشانی درجه C: منطقه گسترش آتش 3.9 متر است ،
اندازه گیری شده از لبه نمونه شعله ،

استانداردهای عمومی برای احتراق سقف
① هر بخش یا مؤلفه پانل از عرشه آزمایشی در شعله های در حال دمیدن یا افتادن ،
② قسمت هایی از عرشه سقف یا بخشی از پانل در ساختار سقف یا جزء به شکل ذرات درخشان ناپدید می شوند ،
with با اجزای یا پانل های احتراق ادامه دهید
