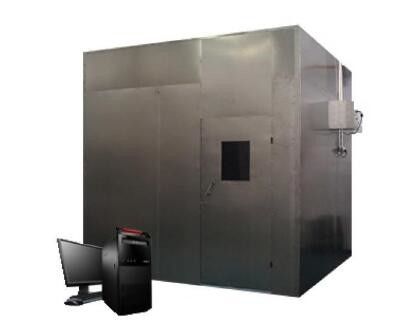

دستگاه تست سیم افقی BS 6853 تست تراکم دود سوزاندن

کاربرد

تست تراکم دود سوزاندن کابل، برای تعیین چگالی دود کابل هایی که در شرایط مشخص می سوزند.این تستر تراکم دود برای سوزاندن افقی کابل یا کابل فیبر نوری استفاده می شود، دودی که از احتراق شعله خارج می شود یا شرایط احتراق بدون شعله وجود دارد، میزان انتقال نور دود را می توان برای مقایسه کابل های مختلف یا قضاوت مطابق با آن استفاده کرد. با الزامات خاص وسیله

استانداردها

IEC 61034-1، IEC 61034-2، BS 6853

مشخصات فنی

1. محفظه احتراق

1.1 استفاده از فولاد ضد زنگ 1.5 میلی متری SUS304 که در براکت کناری ثابت شده است، که کل محفظه احتراق مکعبی را تشکیل می دهد.

1.2 ابعاد داخلی: L3000 * W3000 * H3000 (mm)

1.3 ساختار: جلو با یک پنجره مشاهده شیشه ای، در دو طرف دیوار نسبت به هر مجموعه یک پنجره آب بندی شفاف، اندازه: 100mmx100mm، به طوری که سطح دستگاه اندازه گیری نور از طریق پرتو، مرکز پنجره مهر و موم شده از ارتفاع زمین 2150 میلی مترقسمت پایین باز تعدادی سوراخ تهویه، سوراخ تهویه برای 100x500 میلی متر (50 سانتی متر مربع)

1.4 قسمت پایین دارای شش چرخ و شش چرخ است

1.5 سقف مجهز به فن اگزوز است.

2. سیستم اندازه گیری نوری

2.1 منبع نور: لامپ هالوژن کوارتز وارداتی، قدرت اسمی: 100W ولتاژ اسمی: 12V بازگشت نوری اسمی: 2000 ~ 3000Lm

2.2 گیرنده: پاسخ طیفی با نورسنج کمیسیون بین المللی روشنایی (CIE) مطابقت دارد.

2.3 نصب: نصب شده در طول 150 لوله در یک انتها، انتهای دیگر پنجره ضد گرد و غبار، دیوار لوله سیاه براق، ضد انعکاس است.

2.4 عبور نور 0٪ بدون عبور نور، 100٪ عبور نور بدون مسدود کردن کامل از طریق.

3. منبع آتش استاندارد

3.1 1.0 لیتر الکل منبع الکل: 90٪ اتانول، متانول 4٪، آب 6٪

3.2 صفحه الکل (قایق سوزان): فولاد ضد زنگ ضخامت 1.0 میلی متر، پایین: 210x110 میلی متر، سطح بالایی: 240x140 میلی متر، ارتفاع 80 میلی متر،

3.3 محل نصب: صفحه الکلی از سطح زمین با ارتفاع 100 میلی متر تنظیم می شود تا هوا گردش کند.

4. ترکیب دود

استفاده از فن های رومیزی برای دود در محفظه احتراق به طور مساوی توزیع شده است.فاصله شفت فن از سطح زمین 250 میلی متر با دیواره 500 میلی متر حجم هوا 7 متر مکعب در دقیقه.در طول آزمایش هوا توسط فن به صورت افقی دمیده شد.

5. تست خالی

هدف این است که محفظه احتراق را برای رسیدن به دمای مورد نیاز تنظیم کنید، لامپ الکل سوزاندن به دمای اتاق احتراق: 25 ± 5 ℃.

6. دستگاه اندازه گیری دما

در درب از سطح زمین ارتفاع 1.5M، 0.5M دور از دیوار با سنسور دما.دمای آزمایشگاه را کنترل کنید.

7. لوازم جانبی تصادفی

7.1 شامل مجموعه ای از نرم افزار اندازه گیری انتقال است که می تواند منحنی ها و گزارش ها را تولید کند.

7.2 شامل رایانه و چاپگر: پیکربندی رایانه برند Lenovo به شرح زیر است: CPU: E4300 مادربرد: ASUS P5KPL حافظه: Kingston 2G

صفحه نمایش 7.3 هارد 160G: درایو نوری LCD 15 اینچی: DVD سامسونگ

7.4 با سیستم اگزوز فولاد ضد زنگ.(استفاده از دود قوی و گیت کنترل الکتریکی مطابق شکل)

7.5 قرار دادن ابزار اندازه توصیه شده آزمایشگاهی: 4.5Mx عمق 4Mx عمق 4Mx طول 6m

7.6 مورد نیاز دمای اتاق آزمایشگاه: 25 + 5 درجه سانتیگراد

8. شرایط محیطی استفاده

8.1 زمین صاف، دارای تهویه مناسب، غیر قابل اشتعال، گازها و گرد و غبار انفجاری، خورنده.

8.2 هیچ منبع تابش الکترومغناطیسی قوی در این نزدیکی وجود ندارد.

8.3 فضای نگهداری مناسب را در اطراف تجهیزات بگذارید.

8.4 دما: 5 درجه سانتیگراد تا 30 درجه سانتیگراد.

8.5 فشار هوا: 86 ~ 106 kpa.

8.6 AC220 ولت / 50 هرتز.

8.7 محدوده نوسان ولتاژ: 10 ± 220 ولت.

8.8 محدوده نوسان فرکانس مجاز: 1 ± 50 هرتز.

8.9 لازم است که کاربر کلید هوا و برق با ظرفیت مربوطه را در محل نصب پیکربندی کند و این کلید باید به طور مستقل توسط تجهیزات استفاده شود.

8.10 هنگامی که تجهیزات کار نمی کند، دمای محیط باید در 0 ~ 45 ℃ نگه داشته شود.

آتش آزمایشی چیست و چرا مهم است؟
تست آتش چیست؟آزمایش آتش به دنبال درک تأثیر شعله مستقیم بر روی یک ماده یا محصول است.شرکت ها ممکن است تأثیر آن را بر سیم کشی یا کابل، مصالح ساختمانی یا مبلمان تجزیه و تحلیل کنند.
