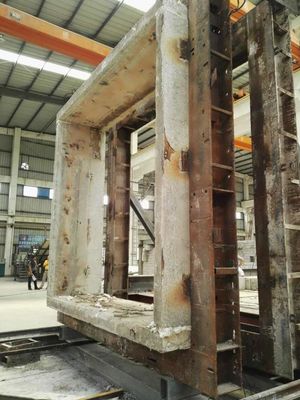

EN1363 تجهیزات آزمون تست اشتعال پذیری پایدار / ساخت کوره های عمودی کوره آتش سوزی

تجهیزات تست قابلیت اشتعال بادوام با دوام / کوره عمودی تست آتش نشانی کامپوننت ساختمان

استفاده کنید

EN 1363 عمدتاً با هدف مقابله با مقاومت در برابر آتش اجزای سازنده در اتمام دما در دمای بالا انجام می شود.

معرفی محصول

طراحی کوره آتش نشانی مطابق با الزامات مربوطه EN1363-1 ، 1363-2 منحنی های هیدروکربنی و استانداردهای ISO در تست های عملکرد آتش برای اجزای مصالح ساختمانی بوده و مشابه Sintef (نروژ) ، LGAI (اسپانیا) ، PSB (سنگاپور) ) ، OTIS (فرانسه) ، Vetrotech (سوئیس) ، Chiltern بین المللی (UK) ، AGCFlatglass (بلژیک) Bodycote Warrington Fire (UK) ، مرکز آتش نشانی خاور دور (چین) و توماس بل رایت (دبی). این تجهیزات برای ایجاد یک روش قابل اعتماد و دقیق برای آزمایش انواع تنظیمات نمونه و اجزای لازم محفظه احتراق ، طی سالها طراحی و بهبود یافته است. انواع مختلفی از آزمایش های محدودکننده را می توان در محفظه احتراق قرار داد. قاب دستگاه پاسخ معیار نمونه را به گرمایش در زمان های معین ، دما و فشارها با معیارهای عملکرد خاص کنترل می کند.

اجاق گاز در کارخانه ما تولید ، نصب و آزمایش می شود و با توجه به عملکرد از پیش تنظیم شده شما ، آن را در بسته های مناسب برای بار سنگین از هم جدا کرده و به تریلر منتقل می کنید.

طبق آیین نامه فعلی سیستم لوله کشی ، دیوار کوره با رنگ مقاوم در برابر حرارت آبی اسپری خواهد شد.

کوره دما تا 1250 درجه سانتی گراد را آزمایش کرد.

پارامترهای فنی

پوشش کوره:

به طور کلی آجرهای عایق 1400 طبقه با عایق خاکی دیاتومه و مواد عایق با عایق فوق العاده و درجه حرارت کم در مناطق خاص پوشش داده شده اند و از 42٪ تا حد ممکن متراکم در کلیه مناطق خطرناک و مناطق پایه احتراق مناسب برای اتصال سیمان استفاده شده است. آجر آلومینا ، پوشش داخلی در طول آزمایش 6 ساعته دمای عایق کافی فراهم می کند.

مواد معدنی قابل جابجایی ، متراکم ، با استحکام بالا ، آجرهای پیش ساخته ، در اطراف سازه فولادی در قسمت جلوی محفظه احتراق ایمن خواهد شد. درگاه مشاهده نسوز از پیش ساخته با ریختن مواد نسوز سبک در یک پوسته ساختاری فولادی ساخته شده است که در صورت نیاز به تعمیر ، می تواند از قسمت بیرونی خارج شود. از دیافراگم دوربین فیلمبرداری می تواند به جای درگاه مشاهده مواد نسوز برای متناسب با نیاز مشتری استفاده شود.

مقطع سه زهکشی دودکش به صورت دایره ای است که هرکدام دارای یک هواپیمای هوایی هستند. سه فروند هواپیما از ساختارهای استیل درجه یک و دارای سطح بالا هستند و شفت های آنها با آب خنک می شوند. روکش دودکش ها در اینجا یک ماده فیبر سرامیکی تخریب پذیر است.

قاب فولاد:

این پوسته از فولاد خفیف ساختاری و ورق فلزی ساخته شده است و به گونه ای طراحی شده است که ساختاری جامد و بدون تغییر شکل است. صفحات تقویت شده سوراخ هایی برای مشعل ها ، شیشه دید ، ترموکوپل ها ، فشار و نقاط کنترل ایجاد می کنند. طراحی قاب فولادی برای اطمینان از عملکرد عملکرد آن در نظر گرفته شده است. طبیعت بادوام دستگاه از ماندگاری آن در محیط آزمایش اطمینان می دهد.

کوره در سه قسمت عرضه می شود که می توان در سایت مونتاژ کرد.

1) از کار فولادی و کارگران چدن پشتیبانی کنید

سطح عمودی بر روی پروفیل محفظه احتراق به یک پروفایل چدن جامد پیچ ​​می شود و به گونه ای طراحی شده است که قابل جابجایی است. یک بستر برای ریختن و نگهداری مواد پر کننده سرامیکی به کار رفته برای مهر و موم کردن قاب محکم عمودی ، که در چهار قالب براکت / غلتکی ایمن است ، در ریخته گری تشکیل شده است.

2) دامپرهای کنترل شده فشار قوی

گاز از طریق سه دهانه به مجاری عمودی در پشت کوره وارد می شود و سپس به یک دودکش زمین مشترک می رود. سه فروند هواپیما از نوع حرکتی بوده و فشار را در محفظه احتراق کنترل می کنند. قفل هوا دارای آب خنک است و مشتریان را به تأمین آب و زهکشی نیاز دارد.

3 ) تجهیزات احتراق

تجهیزات احتراق را به شرح زیر تهیه کنید:

12 نازل مشعل گاز برای اشتعال در سطح نمونه

12 لوله هوا انعطاف پذیر

12 لوله گاز انعطاف پذیر

12 دریچه پروانه هوای دستی

12 شیر دوتایی الکترومغناطیسی و دریچه گاز مرتبه 1

12 شاخه گاز

12 بار فشار پایین صفر فرماندار بنزین

3 دریچه کنترل اصلی هوا / گاز برقی متناسب

12 مجموعه دستگاه کنترل ایمنی مشعل گازسوز با احتراق جرقه و اجزای UV

12 شاخه جرقه

12 آشکارساز شعله از نوع UV

1 سوئیچ اختلاف فشار هوا

1 سوئیچ فشار منفی

1 سوئیچ فشار بیش از حد

2 سوئیچ فشار گاز

1 گروه خط لوله هوا و گاز به اجاق گاز

1 شیر اصلی خاموش کردن گاز

صورت عمودی 6 مشعل در هر طرف 6 طرف توسط 3 منطقه کنترل می شود (4 در هر منطقه)

طرح تجهیزات احتراق / احتراق و لوله کشی توسط مهندسان ثبت شده بنزین ما مطابق آیین نامه گاز مطابق با استانداردهای اروپایی ارائه شده است. سیستم شعله ور شدن مشعل جداگانه ، دستگاه UV ، دستگاه احتراق جرقه ای ، دستگاه اتصال فشار سوئیچ فشار دیفرانسیل ، سوئیچ فشار هوا / شیر برقی ، سوئیچ فشار زیاد و کم فشار ، سوئیچ فشار منفی ، کوره بالای سوئیچ فشار ، فشار دیفرانسیل فشار هوا ، سوئیچ ، چراغ را شروع کنید سوئیچ ، سوئیچ محدود کننده قفل هوا و سیستم پاکسازی

4 ) ترموکوپل ها ، موقعیت ها و طراحی مطابق با آخرین مقررات

موقعیت نه ترموکوپل در دیواره پشت کوره مشخص خواهد شد. در بسته بندی لوازم جانبی کمکی ، لوله های آلیاژ نیکل آهن مناسبی را برای پشتیبانی از ترموکوپل هایی که ارائه می دهیم ، تهیه خواهیم کرد.

5 ) نقاط فشار ، موقعیت ها و طراحی مطابق با آخرین مقررات

دو لوله آلیاژ نیکل آهن در هر طرف دیوار محفظه احتراق قرار می گیرد و انتهای لوله ها به شکل "T" قرار دارند. نقاط فشار همه به اینورتر سیم کشی میدان متصل می شوند.

6 ) آنالایزر اکسیژن

نقاط نمونه برداری مشخص شامل لوله و لوازم جانبی آلیاژ نیکل آهن است.

7 ) مشاهده بنادر

این چهار در دیواره پشت کوره قرار دارد و از شیشه های مقاوم در برابر حرارت ، خنک کننده هوا ، اتصال به یک لوله تأمین و سپرهای گرمایی از فولاد ضد زنگ تشکیل شده است. گزینه دیگری برای دیافراگم دوربین دیافراگم دوربین است.

8 ) کار برق

کلیه شیرهای برقی ، جعبه های کنترل ایمنی ، شاخه های جرقه ، آشکارساز شعله ، سوئیچ های خلاء و فشار بیش از حد ، دریچه های برقی و سوئیچ های محدود کننده اتصال ایمنی توسط مهندسین نصب ما به جعبه اتصال اتصال ترمینال سیمی متصل می شوند.

9 ) جزئیات فنی

برای کوره شافت 3 میلی متر 3 متر ، میزان بنزین در حدود ساعت 260 مترمکعب گاز طبیعی در ساعت ، گاز مایع مایع معادل 130 متر مکعب در ساعت و حداقل فشار 21 مگار است.

نیازهای آب ، استاندارد 15 میلی متر تامین آب سرد خانگی قرمز ، نزدیک به هریک از این سه شیر کنترل فشار ، کوره حدود 12 تن وزن دارد.

قاب محدود کننده بارگذاری نشده برای تست عمودی

ابعاد داخلی وزن 3m X 3m - تقریباً. 5 تن (بدون نمونه)

1. بررسی اجمالی

قاب کامل برای جابجایی با جرثقیل پل در داخل ساختمان مناسب است. چهار میله غلتک به براکت های گوه روی قاب وصل می شوند تا آنها را محکم و محکم به محفظه احتراق ببندند.

قاب بیرونی قاب محكمی است كه از صفحه فلزی انعطاف پذیر ساخته شده و در اثر حرارت مستقیم با نسوز و لنگرگاه پیش ساخته با چگالی بالا محافظت می شود. آنها به گونه ای طراحی شده اند که قابل جدا شدن باشند و در هنگام آزمایش آسیب مکانیکی ایجاد می شود. آن را به تنهایی جایگزین کنید. آجر دارای سوراخ به درستی در آن است تا بتواند نمونه را تسهیل کند. اندازه داخلی قاب محدود 3 متر در 3 متر است.

کل دستگاه دارای یک پایه پشتیبانی است به گونه ای که می توان قاب را در هر نقطه از آزمایشگاه نصب کرد.

نمای کلی ما از سیستم کنترل کوره در مورد کوره تست ساخت و ساز در مقیاس کامل با آتش ، که در این مشخصات بیان شده است ، کاربرد دارد که جایگزینی بین این دو کوره است.

ما شامل کنترل اتوماتیک و ورود به سیستم داده ها ، کنترل دستی کامل ، نمایشگر VDU و یک سیستم اندازه گیری قابلیت هستیم که تمام کانال های ورودی سنسور را بصورت جداگانه اندازه گیری می کند و تجزیه و تحلیل داده های تست ترمینال را ارائه می دهد.

سیستم ضبط داده در مجموع 240 کانال ضبط در 4 موقعیت ضبط دارد و قادر به اندازه گیری از کلیه انواع اصلی مبدل های DC به ترموکوپل های نوع K ، N و R ، فشار سنج ، فشار سنج ، سنسور جابجایی ، آنالایزر گاز ، بارگیری سلول است. و سنسور فشار بالاترین دامنه ورودی حداقل 5 VDC را در خود جای داده و از محافظت در برابر ESD و ولتاژ محافظت می کند. ولتاژ جداسازی 3000 ولت DC بین ورودی اندازه گیری و کامپیوتر کنترل فراهم می شود. سیستم اندازه گیری به سادگی می تواند عملکرد خود را گسترش دهد.

خروجی کلیه کانالهای اندازه گیری در یک ثانیه قابل ثبت است.

داده های زمان واقعی در اتاق نظارت نمایش داده می شوند و ممکن است در کنار کوره نمایشگر دوم وجود داشته باشد ، اما این در این مرحله گنجانده نشده است.

2. توضیحات سخت افزار

قلب سیستم یک سطح تا IP65 از کفپوش است. این شامل تمام رله ها و منطق مورد نیاز برای کنترل کوره است. کلیه اتصالات خارجی از طریق غدد کابل یا مجاری کابل دارای امتیاز مربوطه می باشد. سوئیچ های داخلی از طریق ریل های استاندارد DIN صنعت نصب شده اند و 4 رله قطبی نیز نصب شده اند که هر کدام دارای نشانگر و قفل خاص خود هستند. رابط ریزپردازنده با استفاده از یک سیستم آنالوگ و تعویض دستگاه های I / O انجام می شود. ارتباط خارجی از طریق رابط استاندارد RS485. همه سوئیچ های داخلی و خطوط کنترل خارجی با پیاده سازی های استاندارد 24V صنعت مطابقت دارند. تا زمانی که امکان ذوب وجود داشته باشد ، از طریق قطع کننده های مدار مینیاتوری و وسایل محافظت در برابر نشت بر روی سیستم نصب می شود.

3. کنترل کامپیوتر

شرایط لازم برای کنترل اتوماتیک کامل دما و فشار کوره از طریق RS485 به سیستم کنترل وصل می شود.

یک کامپیوتر کنترل ارائه می شود که می تواند حداقل یک سیستم گرافیکی 256 مگابایت ، پردازنده 2.66 گیگاهرتز ، 2 گیگابایت حافظه و دیسک ثابت 300 گیگابایتی را در اختیار شما قرار دهد. سیستم عامل ویندوز XP یا Vista است مگر اینکه خلاف آن مشخص شده باشد.

عایق نوری اتصال RS485 بدین معنی است که هیچ حد و مرز عملی بین کامپیوتر و کابینت کنترل وجود ندارد. این رایانه برای نمایش اطلاعات مربوط به کوره از جمله دما و فشار کوره ، وضعیت مشعل و موقعیت شیر ​​از جمله ترموکوپل نمونه و سنسورهای دیگر مانند خروجی های خاموش استفاده می شود.

4- ثبت اطلاعات با استفاده از یک سیستم ورود به سیستم دوگانه

داده ها روی رایانه فوق ضبط شده و در طول آزمون داده های تحلیل زمان واقعی عملکرد نمونه آزمون را نشان می دهد. دستگاه می تواند نمایشگر صفحه نمایش خود را در یک شبکه رایانه استاندارد پخش کند و هر رایانه ای که به این شبکه وصل شده است می تواند به اطلاعات تست وارد شود. از این مرکز می توان برای تهیه داده های آزمایش به ناظران آزمایشگاه استفاده کرد. تمام اطلاعات ضبط شده به طور خودکار در رایانه دیگری ذخیره می شوند.

5. کنترل دستی

کوره را می توان به صورت دستی اداره کرد. سیستم جرقه زنی کامل به هیچ وجه به عملکرد کامپیوتر کنترل وابسته نیست. دکمه روشن را فشار دهید تا فر روشن شود. یک سری از نور نشان می دهد که توالی روشن به درستی پیش رفته است. هنگامی که تمام مشعلهای موجود برای مدت زمان از پیش تعیین شده از صفحه کنترل مشعل شخصی خود احتراق می کنند. اگر در این مدت کوره روشن نشود ، مجدداً سیستم مجدداً پاک می شود. محل قرارگیری هوای گاز در هر منطقه و موتور ترمز هوا را می توان بصورت جداگانه یا از طریق مجموعه کنترل اصلی تنظیم کرد. در طول آزمایش ، ایمنی کوره توسط زنجیره ای از وسایل ارتباط برقرار می شود که هر کدام دارای چراغ نشانگر خاص خود هستند. این قفل ها به هم گره خورده اند ، به این ترتیب که اتصال که باعث بسته شدن کوره می شود ، گرفته می شود و تا زمان دستیابی مجدد دستی شلیک دستگیر می شود. در عین حال مجهز به تجهیزات زنگ صدا.

6. رابط اندازه گیری

سیستم ضبط و کنترل داده توصیه شده ما شامل گروهی از ماژول های 60 کانال است که در مجموع 240 کانال را تشکیل می دهد. هر ماژول 60 کانال در محفظه صنعتی طراحی شده خود قرار دارد که برای دستیابی به پانل جعبه اتصالی به راحتی اندازه دارد. دستگاه را می توان به یک مکان ثابت سوار کرد یا به عنوان یک دستگاه تلفن همراه با یک کاستور که توسط قاب پشتیبانی تهیه شده است ، تهیه کرد. ماژول به سادگی از طریق سوکت دیواری در شبکه اندازه گیری قرار می گیرد تا در کوره قرار بگیرد.

این شبکه اندازه گیری می تواند گسترش یابد تا دستگاه های آن برای آزمایش های دیگر در آزمایشگاه استفاده شود.

رابط اندازه گیری مقاوم در برابر آتش به منظور تبدیل ولتاژ خروجی DC از انواع سنسورهای تست احتراق مانند ترموکوپل ها و سنسورهای فشار به شکل دیجیتالی طراحی شده است که پس از آن می تواند برای نمایش و ذخیره به سیستمهای رایانه ای منتقل شود. هر سنسوری که ولتاژ خروجی DC را تأمین می کند می تواند به هر کانال وصل شود.

از دستگاههای خروجی فعلی نیز می توان با افزایش مقاومت خارجی استفاده کرد. جبران اتصالات سرد برای کلیه انواع ترموکوپل از جمله محدوده استاندارد و طولانی دما ارائه می شود.

طراحی مبدل های AC-DC که در این دستگاه ها استفاده می شود یک مبدل با وضوح بالا است که نسبت به سایر طرح ها برای اندازه گیری فرکانس پایین از جمله مزایای برنامه نویز الکتریکی با انتخاب مناسب فرکانس نمونه برداری ، مزایای بسیاری دارد. هر کانال را می توان به صورت جداگانه برنامه ریزی کرد تا ویژگی های تبدیل از نوع حسگر متصل را بهینه سازی کند.

مدار کانال همچنین شامل فیلترهای ورودی ویژه طراحی شده برای دستیابی به الکتریسیته ساکن زیاد تولید شده توسط انواع خاصی از عناصر تست مقاومت در برابر آتش است. کالیبراسیون خودکار پس زمینه بین اسکن های اندازه گیری اجرا می شود.

این دستگاه از طریق شبکه چندتایی RS485 جدا شده نوری به سیستم رایانه متصل می شود و تا یک 255 دستگاه با یک رشته کابل جفت پیچ خورده در فاصله چند کیلومتری قابل اتصال است. انواع دیگری از ماژول هایی که می توانند به این شبکه اندازه گیری متصل شوند نیز موجود هستند. این دستگاه ها از دیگر ویژگی ها مانند داشتن کانال ورودی کمتر در هر مکان یا رابط با رله ، سوئیچ و موتور برخوردار هستند.

7. مشخصات فنی
