محفظه تست شعله سیم IEC60331-21

استانداردها

IEC 60331-21

آزمایش کابل های الکتریکی در شرایط آتش سوزی - یکپارچگی مدار - قسمت 21: رویه ها و الزامات - کابل های ولتاژ نامی تا و شامل 0,6/1,0 کیلو ولت

مشخصات

2. اصل طراحی دستگاه تست احتراق یکپارچگی خط کابل و کابل:

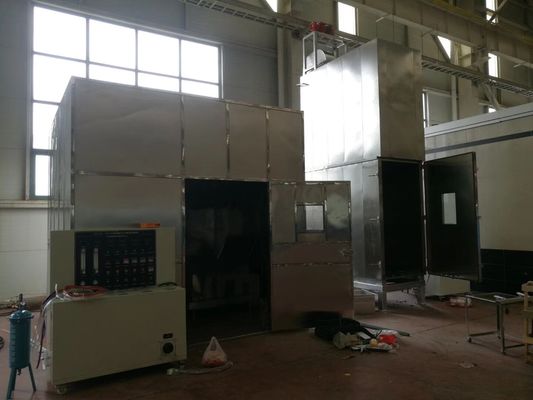

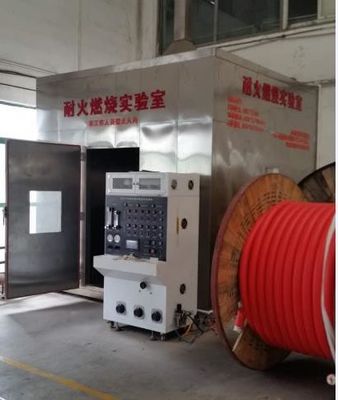

دستگاه تست آتش نشانی یکپارچگی کابل و کابل به سه قسمت جعبه احتراق، قاب احتراق و جعبه کنترل تقسیم می شود که همه آنها به صورت جداگانه متحرک هستند.هر دستگاه مجهز به چرخ در پایین برای جابجایی و سرویس بهداشتی آسان است.وسیله ای مورد استفاده برای کابل ها و کابل هایی که در هنگام استفاده از شعله با دمای حداقل 750 درجه سانتیگراد (کنترل حرارت خروجی) برای آزمایش آتش فردی نیاز به یکپارچگی خط دارند.

پارامترهای فنی دستگاه تست احتراق یکپارچگی خط کابل و کابل:

1. طراحی محفظه احتراق

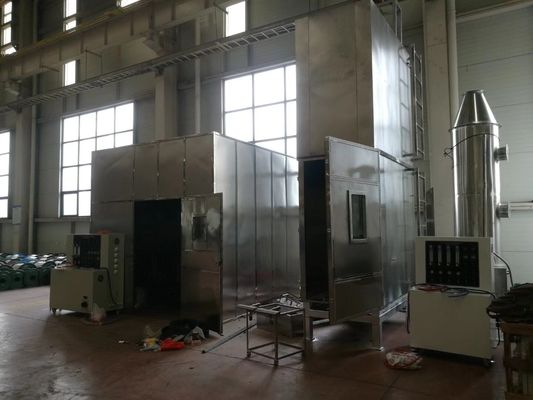

برای تشکیل کل محفظه احتراق مکعبی، با مواد مناسب به براکت آهنی زاویه دار ثابت می شود.

محفظه احتراق: ابعاد داخلی: 3M x 3M x 3M مجموع 27 متر مکعب.

می تواند ساختار دیوار آجری یا ساختار صفحه فولادی باشد که توسط مشتریان انتخاب شده است

2. نگهدارنده نمونه: نمونه از دو یا سه تکیه گاه حلقه فلزی با قطر داخلی تقریباً 150 میلی متر تشکیل شده است.

3. دستگاه سوزاندن:

(1) مشعل دمنده: مشعل گاز پروپان با طول اسمی 500 میلی متر و عرض 15 میلی متر برای نازل با میکسر ونتوری.

(2) فلومتر: جریان سنج هوا: 80 لیتر در دقیقه، جریان سنج پروپان: 5 لیتر در دقیقه

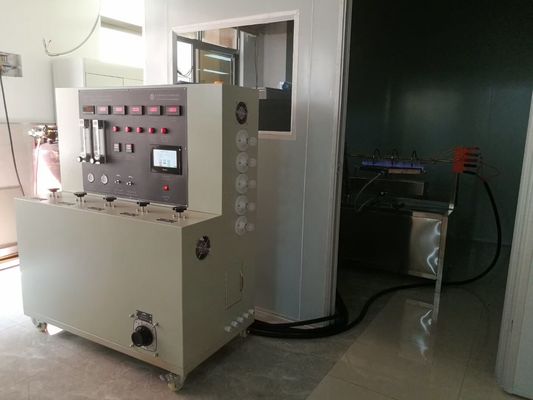

(3) ترکیب سیستم کنترل مشعل دمنده: شیر تنظیم فشار، جرقه زن پیزوالکتریک، دستگاه شعله، ترموکوپل کنترل دما،

منبع گاز (متعلق به شرکت شما)، دستگاه احتراق، خط لوله گاز، فلومتر، میکسر ونتوری،

مشعل دمنده، شیر توپ، خط هوا، بطری هوای فشرده (متعلق به شرکت شما)

(4) تایمر: 0~99.99s/m/h را می توان خودسرانه تنظیم کرد

(5) دستگاه احتراق: برای احتراق خودکار

(6) کنترل کننده دما: شامل دو بخش نظارت بر دما است،

محدوده دما: 0 ~ 1000 درجه سانتیگراد را می توان خودسرانه تنظیم کرد.

4. بار خط:

(1) ترانسفورماتور آزمایشی: 3000 VA سه (2) ولتاژ آزمایش: AC1000 ولت

(3) جریان تست: 3A

محفظه تست شعله سیم IEC60331-21.pdf

آتش آزمایشی چیست و چرا مهم است؟
تست آتش چیست؟آزمایش آتش به دنبال درک تأثیر شعله مستقیم بر روی یک ماده یا محصول است.شرکت ها ممکن است تأثیر آن را بر سیم کشی یا کابل، مصالح ساختمانی یا مبلمان تجزیه و تحلیل کنند.
