جزئیات محصول:
پرداخت:
|
خط افق: | تست های آتش نشانی تسترهای قابل اشتعال مصالح ساختمانی | استاندارد: | DS / ISO / TR 9705-2، ISO 9705: 2016 GB 8624: 2012، GB / T 25207: 2010، GB / T 27904: 2011 |
---|---|---|---|
برنامه های کاربردی: | مصالح ساختمانی ، مواد حمل و نقل | سایز احتراق: | 2.4M (L) X 3.6M (H) X 2.4M (W) |
اندازه هود دود: | 3M (W) X 3M (D) X 1M (H) | وزن: | 700 کیلوگرم |
برجسته: | ,,lab testing equipment |
تست آتش نشانی تستر قابل اشتعال ISO 9705 test تست اتاق در مقیاس کامل برای محصولات سطحی
معرفی محصول
براساس اصل مصرف اکسیژن GB / T 25207-2010. استاندارد به عنوان مرجع استاندارد ISO 9705 نویسی تست احتراق ، روش آزمایش برای شبیه سازی سناریوی آتش گوشه به عنوان یک شرایط آزمایش استاندارد ، و تست نصب نمونه کاملاً مطابق به استفاده واقعی ، که یکی از روشهای معتبر استاندارد تست است. با توجه به مقدار نمونه و شرایط آزمایش نسبتاً پیچیده مورد نیاز این آزمون ، معمولاً در تحقیقات علوم آتش سوزی و ارزیابی ویژگی های احتراق موادی که به درستی نمی توانند مورد استفاده قرار گیرند ، استفاده می شود. با آزمون اندازه کوچک ارزیابی شد.
برنامه های کاربردی: مصالح ساختمانی ، مواد حمل و نقل
استانداردها: DS / ISO / TR 9705-2، ISO 9705: 2016 GB 8624: 2012، GB / T 25207: 2010، GB / T 27904: 2011
شرح
دستگاه آزمایش شامل چهار بخش است که شامل محفظه احتراق ، سیستم جمع آوری و نمونه گیری گاز دودکش ها ، سیستم تجزیه و تحلیل گاز و پردازش داده ها و سیستم تأمین گاز می باشد. این آزمایش در یک محفظه احتراق با مساحت نمونه در حدود 21 متر مربع انجام شده و درب به طور معمول باز است. مواد آزمایش شده با توجه به کاربرد واقعی نصب شدند. یک مشعل مستطیل مستطیل شکل با گاز پروپان در گوشه دیوار داخلی اتاق نصب شده است. در طول آزمایش ، باید میزان جریان گاز را کنترل کرد تا قبل از 10 دقیقه از گرمای استاندارد منبع آتش 100 کیلو وات استفاده شود. هنگامی که مواد منفجر نشد ، باید سرعت جریان گاز تنظیم شود تا خروجی گرما به 300 کیلووات افزایش یابد و 10 دقیقه طول بکشد. در طی مدت زمان 20 دقیقه آزمون ، در صورت وجود flashover می توان تست را متوقف کرد. تعیین پدیده های انفجاری را می توان با مشاهده و آزمایش منحنی های میزان انتشار گرما قضاوت کرد.
پارامترهای فنی
در طول آزمایش ، میزان انتشار کل گرما ، میزان انتشار گرما ، تولید گاز دودکش و میزان تولید گاز دودکش مورد آزمایش قرار گرفت.
1. مجموعه کامل تجهیزات شامل محفظه احتراق ، سیستم جمع آوری و نمونه گیری گاز دودکش ها ، سیستم تجزیه و تحلیل گاز و پردازش داده ها و سیستم تأمین گاز می باشد.
2. جمع کننده گاز دودکش مخروطی مستقیماً بالای سکوی توزین و نمونه نصب می شود. بعد پایین 3000mm X 3000mm و ارتفاع 1000mm است. قسمت بالای جمع کننده گاز دودکش مخروطی 900mm X 900mm X 900mm مربع است. در همان زمان ، دو صفحه فولادی X 900 میلی متر X 900 میلی متر در مربع بالا نصب شده است تا یک همگن ساز گاز دودکش تشکیل شود.
3. کوتاهترین طول لوله اگزوز دود از استیل ضد زنگ کمتر از 5000 میلی متر و قطر آن 400 میلی متر نیست. دستگاه های مخلوط دود در هر دو انتها نصب می شوند.
4- سیستم اگزوز ظرفیت کافی برای جمع آوری تمام گازهای دودکش تولید شده توسط آزمایش احتراق را دارد. می توان حجم اگزوز فن را به طور مداوم تنظیم کرد و میزان اگزوز نیز کمتر از 3.5 متر بر ثانیه نیست.
5- پنکه اگزوز دود از نوع سانتریفوژ است ، آستر داخلی از استیل ضدزنگ است ، مقاومت دما از 300 درجه کمتر نیست و سرعت توسط فن تبدیل فرکانس تنظیم می شود.
6. محدوده اندازه گیری دستگاه توزین 0-5 کیلو گرم است ، و دقت آن نیز کمتر از 0.1 گرم نیست.
7. منطقه اندازه گیری جامع مجهز به پروب فشار ، سه ترموکوپل ، پروب نمونه برداری از گاز و سیستم اندازه گیری چگالی دود است.
8. مشعل ماسهبازی پر از شن با اندازه ذرات 4mm-8mm و شن و ماسه با اندازه ذرات 2mm-3mm است. لایه بالایی ماسه فوقانی با لبه بالایی مشعل است.
9- احتراق سطح برای احتراق مشعل جعبه شنی اتخاذ شده است و از میزان موفقیت در احتراق کم مانند جرقه اشتعال استفاده نمی شود.
10. مجهز به مانیتورینگ و محافظت از شعله ماوراء بنفش برای اطمینان از ایمنی سیستم؛
11. کنترل کننده جریان جرم با دامنه 0 g / s-7 g / s ، دقت خواندن کمتر از 1.5٪ ، حداکثر توان خروجی 300 KW؛

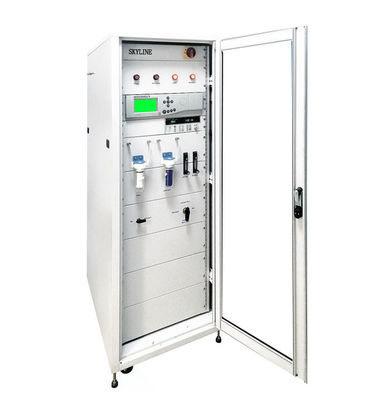

12. سیستم نمونه برداری از دودکش ها که از فیلتر خاکستر ، کندانسور کمپرسور ، ستون خشک کننده ، پمپ نمونه برداری و جریان سنج تشکیل شده است ، باید بتواند نمونه گازهای دودکش را به طور مؤثر جمع آوری کرده و گاز اگزوز را جذب کند.
13. پمپ دیافراگم وارداتی ، جریان نمونه برداری کمتر از 13L / min؛
14. فیلتر فیلتر دود وارد شده و گرد و غبار وارد شده از PTFE جامد با مواد فیلتر الیاف شیشه 0.5um در داخل تشکیل شده است.
15. کندانسور کمپرسور ، ظرفیت خنک کننده 320KJ / ساعت ، ثبات نقطه شبنم 0.1 درجه ، تغییر نقطه ایستا از نقطه شبنم 0.1K ، جریان خنک کننده کمتر از 6L / MIN؛
16. فلومتر سنج روتور وارداتی ، دامنه اندازه گیری 0-5L / دقیقه است.
17- دستگاه اندازه گیری جامع از سه ترموکوپل OMEGA وارداتی تشکیل شده است که تماس آنها باید روی یک قوس با شعاع (87 + 5) میلی متر از محور قرار داشته باشد و زاویه بین آنها 120 درجه باشد.
18- کاوشگر دو جهته به یک سنسور فشار وارد شده با دامنه اندازه گیری حداقل (0-200) Pa و دقت <2 Pa متصل شده است. زمان پاسخگویی 90٪ خروجی سنسور فشار حداکثر 1 ثانیه است .
19- آنالایزر اکسیژن باید پارامغناطیس باشد و بتواند حداقل 02 را با غلظت 16٪ -21٪ (V / V) اندازه گیری کند. زمان پاسخ آنالایزر اکسیژن نباید از 12 ثانیه تجاوز کند. رانش و نویز آنالایزر در 30 دقیقه نباید از 100 10 10-6 تجاوز کند. خروجی سیستم جمع آوری داده باید حداکثر وضوح تصویر 100 x 10-6 را داشته باشد.
20- آنالایزر دی اکسید کربن باید از نوع IR باشد و قادر به اندازه گیری غلظت CO2 حداقل 0٪ - 10٪ باشد. خطی آنالایزر باید حداقل 1٪ از دامنه کامل باشد. زمان پاسخ آنالیزور نباید از 12 ثانیه تجاوز کند.
21. سیستم اندازه گیری چگالی دود روی لوله جانبی لوله اگزوز با اتصال انعطاف پذیر نصب می شود. لامپ رشته ای در دمای رنگ (2900 +100) K استفاده می شود.
22. عناصر اندازه گیری نوری ، محدوده اندازه گیری 400-750 نانومتر نور مرئی ، دقت انتقال 0.01٪ است.
23- حالت های کالیبراسیون 100٪ و 0٪ عناصر اندازه گیری نوری عبارتند از: کالیبراسیون نقطه صفر با خاموش کردن منبع نور رشته ای و کلیک بر روی 0٪ نرم افزار انجام می شود. کالیبراسیون 100٪ با کلیک کردن بر روی 100٪ بدون مسدود کردن مسیر نور ، تکمیل می شود و هیچ فیلتر خنثی برای جابجایی داده های مسیر نوری استفاده نمی شود.
24. دستگاه اندازه گیری جو ، فشار دارای دقت 200 پوند است.
25. سیستم جمع آوری و تجزیه و تحلیل داده ها از صحت و قابلیت اطمینان در جمع آوری داده ها و ضبط خودکار داده های مورد نیاز هر 3 ثانیه اطمینان می دهد. محاسبه داده های نرم افزار صحیح و نتایج مؤثر است. و می تواند رابط کالیبراسیون و عملکرد زیر را ارائه دهد.
کالیبراسیون آنالایزر 26.O 2 / CO 2: سر و صدای خروجی O 2 / CO 2 و کالیبراسیون رانش؛ و فرم خروجی نتایج
27. این نرم افزار شامل کالیبراسیون سیستم نوری ، نویز و کالیبراسیون رانش سیستم اندازه گیری گاز دودکش ها و فرم خروجی نتایج است.
28. این نرم افزار شامل کالیبراسیون سیستم نوری ، کالیبراسیون فیلتر و فرم خروجی نتیجه است.
29. این نرم افزار شامل کالیبراسیون حجم هوا ، کالیبراسیون محدوده کنترل حجم هوا و فرم خروجی نتیجه است.
30. نرم افزار شامل کالیبراسیون مرحله و فرم خروجی نتیجه است.
31. نرم افزار شامل روش تست و فرم خروجی نتایج است.
32. مجهز به سیستم رایانه و چاپگر.
اندازه: اندازه احتراق: 2.4M (L) X 3.6M (H) X 2.4M (W) وزن: 700KG
اندازه هود دود: 3M (W) X 3M (D) X 1M (H)
الزامات نصب: الزامات برق: 220 ولت ، 10A؛ 380 ولت ، 5KW دمای محیط: 10 تا 35 درجه سانتیگراد
مورد نیاز گاز: گاز کالیبراسیون بنزین پروپان: گاز استاندارد N2 ، CO2
