جزئیات محصول:
پرداخت:
|
خط افق: | محفظه تست سیم براق | استاندارد: | IEC60695-5-10 |
---|---|---|---|
مواد: | فولاد | محدوده دما: | 500 ~ 750 ℃ ± 10 ℃ ℃ 750 ~ 960 ℃ ± 15 ℃ |
اتو کردن در عمق: | 7 میلی متر ± 0.5 میلی متر | سیم براق به داخل و از طریق نمونه آزمایشی: | 7 میلی متر ± 0.5 میلی متر. |
نیرو به نمونه آزمایشی: | 0.95 ± 0.10 نیوتن | حجم اتاق: | 0.5 متر مکعب |
برجسته: | تستر لبه تیز,دستگاه تست الکترونیکی |

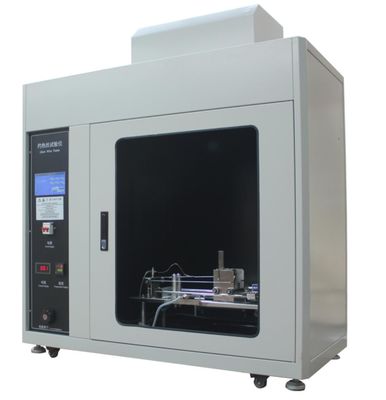

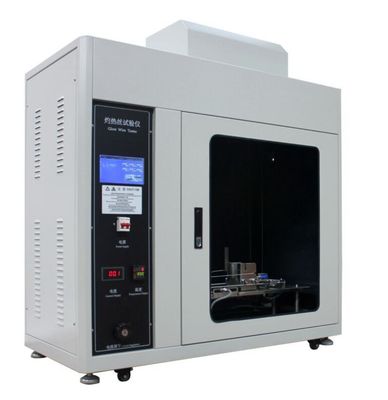

تجهیزات تست الکترونیکی IEC60695-5-10 تجهیزات تست سیم برقی
کاربرد
•تستر سیم برقبرای انجام تست خطر آتش سوزی بر روی محصولات فنی الکتریکی مطابق با مفاد استانداردهای بین المللی طراحی شده است.
• واحد کنترل با تمام کنترل ها و اندازه گیری های لازم برای تنظیم دقیق دمای سیم برق عرضه می شود.جریان سیم با استفاده از کنترلر نصب شده روی پانل به طور پیوسته متغیر است و توسط آمپرمتر داخلی نظارت می شود.
• یک نشانگر دیجیتال دما تعبیه شده است که همراه با ترموکوپل عرضه شده، دمای سیم برق را به دقت اندازه گیری می کند.مدار الکتریکی واحد کنترل به طور کامل توسط فیوزها و یک قطع کننده مدار مینیاتوری محافظت می شود و دارای کلید روشن/خاموش شبکه و کنترل دکمه فشاری جریان خروجی است.کابینت مستقل با پنجره دید بزرگ و فضای داخلی تیره رنگ.
پارامترهای فنی
قطر سیم براق | 4mm±0.04mmNi/Cr(80/20) |
محدوده دما | 500 ~ 750 ℃ ± 10 ℃ ℃ 750 ~ 960 ℃ ± 15 ℃ |
قطر ترموکوپل | 0.5 میلی متر نوع K (Ni/Cr - Ni/Al)، غلاف زرهی می تواند دمای 40 تا 1100 درجه سانتی گراد را تحمل کند. |
زمان پختن | 30 ثانیه ± 0.1 ثانیه (تایمر دیجیتال OMRON H5CN-XAN-Z، 0-9999 ثانیه، جدول از پیش تعیین شده) |
زمان خاموش شدن نور | 0-999.9 ± 0.1 ثانیه، ضبط خودکار، وقفه دستی |
زمان خاموش شدن آتش | 0-999.9 ± 0.1 ثانیه، ضبط خودکار، وقفه دستی |
اتو کردن در عمق | 7 میلی متر ± 0.5 میلی متر |
فشار نمونه | 0.2 ± 1 نیوتن |
سرعت تست | 18±3 میلی متر بر ثانیه |
پس زمینه تست | پس زمینه سیاه |
فرآیند تست کنترل خودکار | تشنج مستقل |
محفظه - اتاق | ≥0.5 متر |
کنترل با استفاده از میکرو کامپیوتر تک تراشه | + کنترل صفحه لمسی |
منبع تغذیه | AC 220 ولت، 50 هرتز |
Glow Wire Test Chamber.pdf
مشخصات شرکت.pdf
سیم براق |
|
یک سیم تابشی جدید باید قبل از استفاده برای اجرای آزمایشی، در مجموع حداقل 10 ساعت با قرار گرفتن در معرض جریان حداقل 120 A آنیل شود.کل زمان بازپخت ممکن است به صورت تجمعی به دست آید.برای جلوگیری از آسیب، ترموکوپل نباید در حین آنیل نصب شود.در پایان بازپخت، عمق سوراخ پاکت ترموکوپل باید بررسی شود. | |
تایمر | 0-30 ثانیه ± 1 ثانیه |
به نمونه آزمایش فشار دهید | 0.95 ± 0.10 نیوتن |
سیم براق به داخل و از طریق نمونه آزمایشی | 7 میلی متر ± 0.5 میلی متر. |
سرعت | 10 میلی متر بر ثانیه تا 25 میلی متر بر ثانیه |
ترموکوپل سیم ریز |
قطر اسمی 1.0 میلی مترسیم های ترموکوپل باید برای عملکرد مداوم در دمای 960 درجه سانتیگراد مناسب باشند (به عنوان مثال کرومل/آلومل (نوع K) - IEC 60584-1 را ببینید).نقطه جوش باید در داخل غلاف به همان اندازه نزدیک به نوک قرار گیرد |
محدوده دما | 500-1000 درجه سانتیگراد |
محفظه - اتاق | دارای حجم حداقل 0.5 متر3، پس زمینه تیره، روشنایی £ 20 lx. |
گزارش کالیبراسیون اولیه: |
ضروری.و باید نمودار دما در برابر فعلی را نیز در گزارش درج کند |
تخته چوبی (x2) | صاف و صاف و دارای حداقل ضخامت 10 میلی متر |
استانداردها
IEC60695 - 2 - 10 / 11 / 12 / 13,IEC60884-1,IEC60335-1,VDE0620
سیم درخشندگی چه چیزی را دارد؟
سازگاری سیم براق آزمایشی است کهایمنی را تضمین می کندو از حوادث ناگوار ناشی از سوء استفاده از انسان، جریان بیش از حد یا خرابی اتصال کوتاه به ویژه در سیستم های سیم کشی لوازم خانگی جلوگیری می کند.... تست سیم براق تحت استانداردهای ایمنی IEC 60335-1 اجباری شده است.
