حراجی:
 |
| محل منبع: | چین |
| نام تجاری: | SKYLINE |
| گواهی: | CE |
| شماره مدل: | SL833 |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | negotiated |
| جزئیات بسته بندی: | مورد تخته سه لا |
| زمان تحویل: | 10 روز کاری |
| شرایط پرداخت: | T / T ، L / C ، Western Union ، MoneyGram |
| قابلیت ارائه: | 1 واحد در ماه |
| تستر نرخ برای انتشار گرما: | تست مواد هوانوردی | استاندارد: | ASTM E906، کتابچه راهنمای آزمایش آتش مواد هواپیمای FAA، فصل 5 |
|---|---|---|---|
| منبع تابش گرما: | 4 میله گرمایش Glowbars | دمای محیط: | 10 ℃ تا 35 ℃ |
| بعد، ابعاد، اندازه: | 760mm (W) x 1850mm x (H) x 850mm (D) | وزن: | 218 کیلوگرم |
| برجسته: | اتاق احتراق ASTM E906,اتاق احتراق FAA,تست کننده احتراق FAA |
||

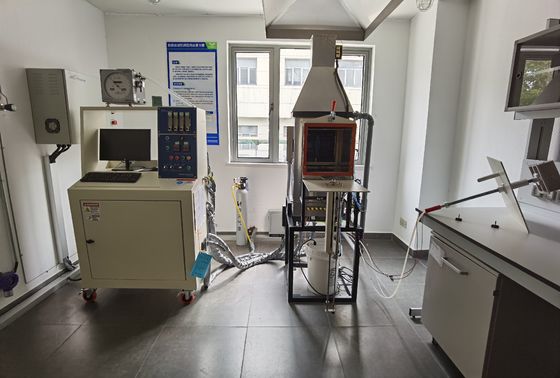

Ⅰ.(معرفی)
این تستر برای قرار دادن مواد داخل کابین هواپیما در معرض شار گرمای تابشی تابشی 35 کیلووات بر متر مربع استفاده می شود.
تستر نرخ انتشار حرارت OSU تایید شده توسط FAA اداره هوانوردی فدرال ایالات متحده در ابتدا توسط اسمیت از دانشگاه ایالتی اوهایو در سال 1972 طراحی شد و بعداً به یک ابزار تست احتراق تعیین شده توسط FAA برای آزمایش میزان انتشار حرارت مواد هوانوردی تبدیل شد.استانداردهای آزمایش عبارتند از FAR قسمت 25 ضمیمه F قسمت IV، Airbus AITM 2.00.06، بوئینگ BSS 7322.
استانداردها
FAR قسمت 25 ضمیمه F قسمت IV روش آزمایش برای تعیین نرخ آزاد شدن گرما از مواد کابین در معرض گرمای تابشی.
دفترچه راهنمای آزمایش آتش مواد هواپیمای FAA، فصل 5.
BSS 7322 دانشگاه ایالتی اوهایو گرما سنج انتشار گرما، تعیین استاندارد پشتیبانی مشخصات بوئینگ.
AITM 2.0006 روش تست ایرباس تعیین میزان انتشار گرما و میزان آزادسازی حرارت مواد هواپیما.
روش تست استاندارد ASTM E906 برای گرما و نرخ رهاسازی دود مرئی برای مواد و محصولات.
Ⅱ.(پیکربندی کالاها)
A. واحد اصلی
1. واحد اصلی OSU (1 مجموعه)
2. سیستم توزیع هوا (1 مجموعه)
ب. لوازم جانبی
1. واحد کنترل (1 مجموعه)
2. سیستم کامپیوتری (1 مجموعه)
Ⅲ.(مشخصات)
A. واحد اصلی
1. واحد اصلی OSU (1 مجموعه)
1) ابعاد دستگاه: 760mm (W) x 1850mm x (H) x 850mm (D)

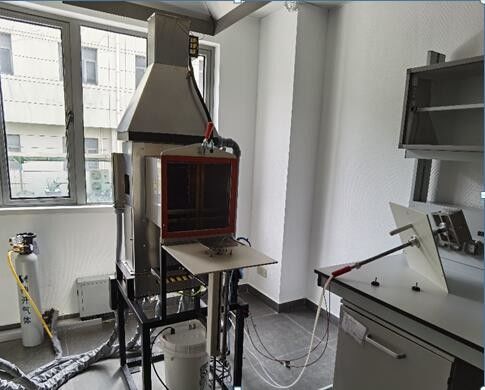

2) اتاق آزمایش
- منبع گرمای تابشی و اطمینان حاصل شود که چگالی شار حرارتی 0.5±35 کیلووات بر متر است.2
- این مشخص می کند که آیا مواد با الزامات FAR 25.853 مطابقت دارد یا خیر
- چهار عنصر کاربید سیلیکون نوع LL 508 میلی متر در 16 میلی متر با مقاومت اسمی 1.4 اهم به عنوان منبع گرما با بدنه فولادی ضد زنگ مقاوم در برابر خوردگی
- یک بازتابنده ساخته شده از فولاد ضد زنگ در پشت عناصر قرار دارد
- در جلوی عناصر، یک ماسک الماس کوتاه شکل، ساخته شده از فولاد ضد زنگ، که چگالی شار حرارتی یکنواخت را در منطقه اشغال شده توسط نمونه عمودی 151 × 151 میلی متر فراهم می کند.
- ترانسفورماتورهای دوگانه 110 VAC با ولتاژ 5.5 کیلو ولت آمپر برای کنترل جداگانه جفت المان های بالا و پایین ارائه شده است.
- مونتاژ عصا برای روشنایی پیلوت بالایی و مشعل های کالیبراسیون
- کنترل کننده دوگانه توان جهانی برای سهولت تنظیم یکنواختی شار گرما
- مشعل های گاز متان پیلوت بالا و پایلوت پایین (با جرقه زنی) و کالیبراسیون
- ترموکوپل برای اندازه گیری سرعت انتشار گرما، با پنج اتصال ترموکوپل گرم در دودکش و پنج اتصال ترموکوپل سرد در محفظه هوا
3) نگهدارنده های نمونه (1 مجموعه)
- دو عدد نگهدارنده نمونه
- هر نگهدارنده نمونه از فولاد ضد زنگ ساخته شده است
2. سیستم توزیع هوا (1 مجموعه)
- دمای هوا 21-24 درجه سانتیگراد
- هوا با دبی 0.043 متر3/sec یا بیشتر
- دهانه صفحه دایره ای با لبه مربع 0.5±0.1 میلی متر
- در یک لوله دایره ای به قطر 1±38 میلی متر قرار دارد
- منیفولد تامین هوا در قاعده قسمت هرمی باید دارای 48 سوراخ فضایی مساوی باشد.
ب. لوازم جانبی
1. واحد کنترل (1 مجموعه)
- کنترل نرخ جریان کالیبراسیون
- اشتعال مشعل کمتر
- شار حرارتی کالیبراسیون: شار سنج حرارتی کالیبراسیون دو سنسور شار حرارتی خنک شونده با آب است که برای اندازه گیری چگالی شار گرما در مرکز و هر گوشه عرضه می شود.
2. سیستم کامپیوتری (1 مجموعه)
- CPU: Pentium 4 3.0 GHz یا بیشتر
- رم: 512 مگابایت یا بیشتر
- هارد دیسک: 80 گیگابایت یا بیشتر
- مانیتور: 17 اینچ LCD یا بیشتر
- چاپگر: جت لیزری
- نرم افزار: ویندوز XP یا بیشتر
ویژگی های عملکرد IV:
1. محفظه تست احتراق فولاد ضد زنگ با پنجره مشاهده شیشه ای با دمای بالا.
2. منبع تابش گرما 4 میله گرمایش Glowbars است که می تواند شار تابش حرارتی 35KW/M2 را ارائه دهد.
3. دو کنترل کننده دمای مستقل PID برای کنترل دمای گرمایش استفاده می شود.
4. مجهز به دستگاه پیشرانه نمونه پنوماتیک تمام اتوماتیک و دستگاه درب محافظ.
5. مجهز به مشعل فوقانی و مشعل پایینی متحرک.
6. فلومتر روتور را می توان برای تنظیم میزان جریان گاز مشعل های بالا و پایین استفاده کرد.
7. مجهز به دستگاه مشعل کالیبراسیون متحرک نوع T و کنترل کننده جریان.
8. کنترل کننده جریان جرم به طور خودکار به کالیبراسیون دمای ترموپیل اعمال می شود.
9. جریان سنج حرارتی آب خنک مجهز به حالت خنک کننده برای اندازه گیری شار تابش حرارت سطح آتش است.
10. دستگاه کنترل دمای هوا می تواند دمای ثابت و جریان هوا را برای محفظه آزمایش فراهم کند.
11. برای اندازه گیری فشار جریان ورودی به سطل آزمایش از دبی سنج روزنه ای استفاده می شود.
12. مجهز به سیستم جمع آوری داده ها و نرم افزار تست استاندارد انتشار حرارت.
V.(ملاحظات)
1. گارانتی: یک سال
2. نصب و آموزش توسط مهندس
3. دفترچه راهنما و راهنمای نرم افزار
4. ابزار: توسط کاربر نهایی ارائه می شود
Vمن.الزامات نصب
شرایط نصب
2.1 نصب در داخل ساختمان، اندازه 760mm*1850mm*850mm
2.2 منبع تغذیه: 220V60A;
2.3 گاز: متان، خلوص 99% یا بالاتر.
2.4 گاز کمکی: دمای ثابت و گاز جریان ثابت.
لطفاً برای مشاهده ویدیوی نحوه نصب نمونه، روی پیوند زیر کلیک کنید
https://youtu.be/FFNmyXmYtJM
نحوه نصب فشار دهنده نمونه
https://youtu.be/FqhM6OvhjsE
سرعت انتشار حرارت چیست؟
نرخ انتشار گرما (HRR) استسرعتی که آتش با آن انرژی آزاد می کند- این به عنوان قدرت نیز شناخته می شود.HRR با واحد وات (W) اندازه گیری می شود که یک واحد سیستم بین المللی برابر با یک ژول در ثانیه است.
