محل منبع: | چین |
نام تجاری: | Skyline |
شماره مدل: | SL-U300-1 |
مقدار حداقل تعداد سفارش: | 1 |
---|---|
قیمت: | $3000-6000 |
جزئیات بسته بندی: | مورد تخته سه لا |
زمان تحویل: | 15 روز کاری |
شرایط پرداخت: | T/T، L/C، D/A، D/P |
قابلیت ارائه: | 20 ست در ماه |
محور X: | 100 میلی متر | محور Y: | 100 میلی متر |
---|---|---|---|
بزرگنمایی: | 10x، 20x، 50x، 100x | قدرت: | 10/220 ولت (AC). 50/60 هرتز، 400 وات |
دقت اندازه گیری: | (3+L/200)um | ||
برجسته: | تجهیزات نوری 100 میلی متر در محور,تجهیزات نوری محور X و Y,x and y axis optical equipment |

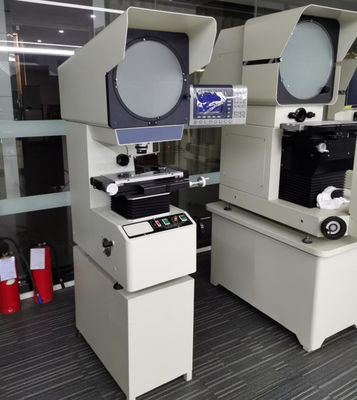

کاربردها و هدف آزمایش
کیفیت سیستم نوری این محصول عالی است، تصویر لنز هدف روشن است و بزرگنمایی دقیق است.خطای اندازه گیری کنتور کمتر از 0 است.08٪؛ خطای نشان دادن اندازه گیری مختصات می تواند به (3 + L / 200) μM برسد؛ آن را با یک مایکرو پرینتر خاص و سوئیچ پای مجهز می کند، که برای خروجی داده ها و نمونه برداری بسیار راحت است.تصویر workpiece می تواند یک تصویر کاملا ایستاده و یا یک تصویر معکوس. ارتفاع محور Z این پروژکتور یک روش انتقال ریل راهنما را اتخاذ می کند که ثبات و دوام بدن را بهبود می بخشد. پروژکتور دارای تصویربرداری واضح و بزرگنمایی دقیق است.
مزایا
در مقایسه با محصولات مشابه، پروژکتور اندازه گیری تولید شده توسط شرکت ما دارای ویژگی های زیر است:
1این ابزار می تواند به طور موثر شکل و شکل سطح قطعات مختلف پیچیده را تشخیص دهد، مانند: قالب ها، قطعات چاپی، کام ها، پیچ زدن پیچ، دنده ها،ماشین های فرش و سایر ابزارها، چاقو و قطعات، و همچنین ترمینال ها، ساعت ها و فولاد سنگ و غیره
2. این دارای طیف گسترده ای از برنامه های کاربردی است. آن را به طور گسترده ای در ماشین آلات، قالب، متر، الکترونیک، صنعت سبک و صنایع دیگر استفاده می شود.این یک تجهیزات ضروری برای بررسی اندازه گیری برای اتاق های اندازه گیری و کارگاه های تولید است..
3دقت اندازه گیری ابزار: (3+L/200) μm
4. رزولوشن نمایش دیجیتال مختصات X و Y: 0.0005mm
5. سیستم پردازش داده: DP100 سیستم پردازش داده چند منظوره، نمایش کامل چینی می تواند نمونه گیری چند نقطه ای، چرخش مختصات، نقطه، خط، فاصله،خروجی داده های تشخیص زاویه RS-232، می تواند گرافیک اندازه گیری را نشان دهد.
6. این استفاده می کند توربین زاویه 45 ° و میله گرداب برای بلند کردن.
پارامترهای فنی
150*50mm، 200*100mm، 300*150mm می تواند انتخاب شود
مدل | SL-U300-1 | ||||
میز کار | حرکت محور X (ملی متر) | 200 | |||
حرکت محور Y (ملی متر) | 100 | ||||
اندازه میز فلزی (ملی متر) | 350×170 | ||||
اندازه میز شیشه ای (ملی متر) | 246×120 | ||||
حرکت محور Z (ملی متر) | 100 ((برای تمرکز) | ||||
مدقت آسان | (3+L/200)um | ||||
رزولوشن ریولر شبکه | 0.0005mm | ||||
صفحه پروژکتور |
اندازه صفحه نمایش ((ملی متر): Φ300mm استفاده از تکنولوژی فوتولیتوگرافی ژاپنی، با خط کلمه برنج حک شده است. |
||||
محدوده چرخش: 0 ~ 360 ° | |||||
رزولوشن نمایش زاویه چرخش: 1 یا 0.01° کدنویسی روتاری ژاپنی را اتخاذ کنید |
|||||
هدف لنز
|
بزرگنمایی |
10X (مهم) |
20X (اختیاری) |
50X (اختیاری) |
100X (اختیاری) |
چشم انداز شی ((ملی متر)) | Φ30 | Φ15 | Φ6 | Φ3 | |
فاصله کار ((ملی متر) | 77.7 | 44.3 | 38.4 | 25.3 | |
سیستم پردازش داده | سيستم پردازش اطلاعات چند وظيفه اي که ميتونه نقطه، خط و زاويه رو اندازه بگيره | ||||
نورپردازی |
لامپ های هالوجنی 24 ولت/150 وات نورپردازی انتقال و انعکاس لامپ های هالوجنی 24 ولت 150 وات وارد شده از Osram آلمان را اتخاذ می کند. |
||||
سرد | خنک سازی هوایی اجباری (3 فن محوری) | ||||
اندازه دستگاه | 788*524*1152 میلی متر | ||||
قدرت | 110/220V ((AC).50/60Hz،400W |
