UL 1685 / UL 2556 اتاق آزمایشی استاندارد عمودی شعله و انتشار دود برای کابل های فیبر نوری

UL 1685 / UL 2556 اتاق آزمایشی استاندارد عمودی شعله و انتشار دود برای سیم، کابل و کابل های فیبر نوری

I. درخواست

1.1 قابل استفاده برای بررسی کابل و کابل فیبر نوری با استاندارد های احتراق شعله FT4 عمودی مان یان و انتشار دود

1.2 روش آزمایش: کابل و کابل فیبر نوری که عمودی به شعله دار متصل شده اند، پایان آزمایش برای بررسی ارتفاع شعله و تولید دود کابل و کابل فیبر نوری.

II.پابندی با استانداردها:

2.1 UL2556-2016 "روش های آزمایش سیم و کابل" بخش 9.6 "بررسی شعله در سینی عمودی (طریقه 1-سینی عمودی و روش 2-FT4) -FT4) " و افزونه H

2.2 انطباق با UL1581-2019 "استانداردهای مرجع برای سیم های الکتریکی، کابل ها و سیم های انعطاف پذیر"، بخش 11.1.

و سیم های انعطاف پذیر، بخش 1164، "FT4/IEEE 1202 آزمون شعله های عمودی"

2.3 مطابق با UL1685-2018 "استانداردی برای آزمایش گسترش آتش و انتشار دود برای کابل های الکتریکی و فیبر نوری" است.

سوم، پارامترهای فنی اصلی:

3.1 ترکیب ابزار: جعبه آزمایش، برج جمع آوری دود، لوله کشی، منبع روشنایی، قاب آزمایش، سیستم نوری، جمع آوری و پردازش داده ها و سایر اجزای موجود.

3.2 اتاق آزمایش:

3.2.1 اندازه داخلی: ارتفاع 3353mm، طول 2438mm، عرض 2438mm؛

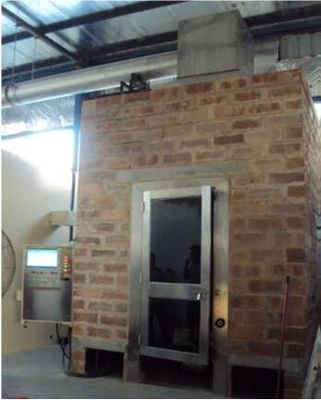

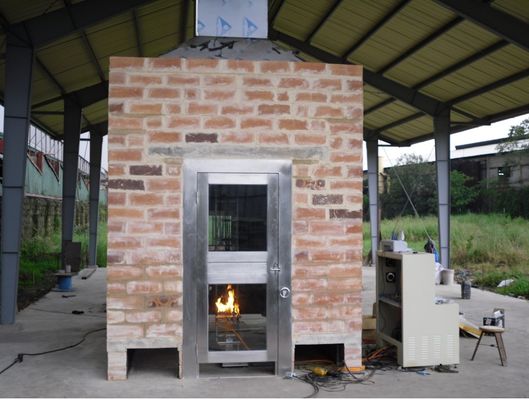

3.2.2 ساختار: ساخته شده از مربع ساخته شده از آجر (به شکل 1) یا ساخته شده از پنل های فولاد ضد زنگ با عایق حرارتی (به شکل 2) ،

3.2.3 درب دسترسی: در مقابل اتاق آزمایش یک درب دسترسی وجود دارد، مشخصات 2.1 متر بالا، 0.9 میلی متر پهناور، ساخته شده از فولاد ضد زنگ، با یک پنجره مشاهده،پنجره ی مشاهده از شیشه ی سخت ساخته شده است.اندازه پنجره مشاهده برای مربع 457mm * 457mm، سمت چپ و راست قبل و بعد از مجموع چهار پنجره مشاهده یکسان؛

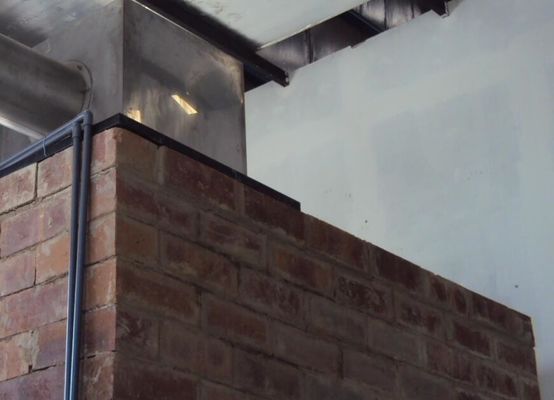

3.2.4 برج جمع آوری دود: بالای مخروطی است، زاویه شیب 40 درجه، در مخروط در بالای برج جمع آوری دود 914 میلی متر مربع نصب شده است.

3.2.5 منبع هوا: چهار ورودی هوا در پایین اتاق آزمایش وجود دارد، سمت چپ و راست جلو 559mm*343mm در طول و عرض،وسط جلو (پایین درب) 914mm*343mm است.، و پشت 2438mm*305mm طول و عرض دارد؛

3.2.6 روشنایی: دو لامپ روشنایی در سمت چپ جعبه آزمایش نصب شده است.

3.2.6 سینی (سقف آزمایش):

3.2.6.1 ساختار: شامل یک قاب فولاد ضد زنگ با عرض 305 میلی متر، عمق 76 میلی متر و ارتفاع 2400 میلی متر است که هر نردبان در مرکز 25 میلی متر از یکدیگر فاصله دارد.و نرده های نردبان که از فولاد ضد زنگ تشکیل شده اند 305 میلی متر طول و 13 میلی متر عرض دارند.

3.2.6.2 نصب یک صفحه فولادی در بالای پالت با ابعاد 610 × 610 میلی متر و ضخامت 3.2 میلی متر

3.2.6.3 پالت عمودی در مرکز هندسی اتاق آزمایش نصب می شود.

نردبان فولادی، فلش، چرخ

3.3 منبع روشن شدن خلبان:

3.3.1 توسط یک فانوس گاز پروپان نوع باند و پشتیبانی از ترکیب جریان سنج و مخلوط کننده ونتوری، فانوس برای طول دیسک صاف فولاد ضد زنگ 341 میلی متر، عرض 30 میلی مترسطح آتش آن با 242 سوراخ با قطر 1این سوراخ ها در مرکز فاصله 3.2mm، در سه ردیف، هر ردیف به ترتیب 81، 80 و 81، توزیع شده در اندازه اسمی 257mm * 5mm محدوده است.

3.3.2 موقعیت منبع اشتعال: مشعل باید افقی، 76 میلی متر از سطح جلو سیم نمونه و متناسب با محور نردبان فولادی قرار گیرد.نقطه روشن شدن مشعل در مرکز نردبان فولادی بین دو تقاطع قرار دارد و حداقل 457mm از انتهای پایین نمونه است.

3.3.3 اندازه گیری جریان:

3.3.3.1 از یک اندازه گیری جریان جرم استفاده می شود.

3.3.3.2 اندازه گیری جریان پروپان: 230 mm3/s

3.3.3.3 اندازه گیری جریان هوا: 1330 mm3/s

3.3.3.4 مجهز به اندازه گیری ارتفاع شعله.

3.4 سیستم نوری: متشکل از بخش فرستنده و بخش گیرنده، فاصله بین منبع نور و سلول نور سیلیکون 910mm است.

3.4.1. بخش تولید کننده: چراغ دودکش با لامپ کوارتز

3.4.1.1 قدرت استاندارد: 100 وات

3.4.1.2 ولتاژ استاندارد: DC 12v

3.4.1.3 جریان نور استاندارد: 2000lm-3000lm

3.4.1.4 لامپ از 12v تغذیه می شود، ولتاژ در ± 0.01v پایدار است، لامپ در یک پوشش نصب شده است و لنز شامل یک لنز برای تنظیم پرتو است. قطر پرتو 76mm است.

3.4.1.5 گیرنده: سلول های عکاسی سیلیکونیپاسخ طیف آن و فوتومتر کمیسیون بین المللی روشنایی (CIE) برای مطابقت با انتقال نور 0٪ برای هیچ نور از طریق انتقال نور 100٪، نور کاملاً بدون مانع عبور ميکنه

3.4.1.6 جمع آوری داده ها: سیگنال خروجی سلول نور توسط میکرو کامپیوتری به صورت یک ثبت مداوم از مقدار سایه دود، تراکم نوری و انتقال مستقیم قابل خواندن پردازش می شود.عملیات برای جلسه WINDOWSXP، سبک LABVIEW، نمایش در زمان واقعی نتایج اندازه گیری در طول آزمایش و به طور پویا منحنی کامل را نقشه برداری می کند.و گزارش ها را می توان به طور مستقیم چاپ کرد.

3.5 لوله آزمایش:

3.5.1 قطر داخلی 405 میلی متر و طول 5500 میلی متر است، از فولاد ضد زنگ USU304# ساخته شده است.

3.5.2 لوله به هود جمع آوری متصل می شود. قطر داخلی لوله D 405 میلی متر است تا توزیع جریان یکنواخت در نقطه اندازه گیری ایجاد شود.طول بخش مستقیم لوله در نقطه ای که لوله به برج جمع آوری متصل می شود 3600 میلی متر است..

4.5.2 مواد لوله آزمایش: استفاده از لوله دو لایه ای، داخل آن از فولاد ضد زنگ USU304 با ضخامت 1.2 میلی متر، وسط آن از لایه آزبست و خارج آن از آهن سفید با ضخامت 1.2 میلی متر.

4.5.3 در عین حال، به منظور اندازه گیری دقیق جریان، شرکت ما با توجه به مقررات استاندارد اتحادیه اروپا EN14390، از طریق ورق deflector،قبل و بعد از بخش آزمایش برای تشکیل یک سطح جریان یکنواخت.

4.5.4 جریان حجم در لوله آزمایش: جریان حجم در طول آزمایش در 0.65±0.5m3/s از جریان هوای خروجی نگه داشته می شود.

4.5.5 سُند دو طرفه

4.5.5.1 محل نصب: یک سنجه دو طرفه برای اندازه گیری جریان حجم در لوله اگزوزسُند در سمت چپ جعبه جمع کننده از طول خط مرکزی لوله کشی به موقعیت 4000mm نصب می شود.، به انتهای لوله آزمایش اتصال لوله طول 1500mm. سنجه برای طول 32mm، قطر بیرونی 16mm سیلندر، ساخته شده از مواد فولاد ضد زنگ.اتاق گاز به دو اتاق یکسان تقسیم می شود و تفاوت فشار بین این دو اتاق با یک انتقال دهنده فشار اندازه گیری می شود.;

4.5.5.2 سنسور فشار دیفرانسیل: برای اندازه گیری فشار دیفرانسیل لوله از یک فرستنده فشار دیفرانسیل با دقت بالا استفاده می شود. برای سنج دو طرفه با دقت بالا،محدوده (0 ~ 200) Pa است، دقت ± 1 Pa، زمان پاسخ خروجی سنسور فشار 90٪ تا 1 ثانیه؛

4.5.6 ترموپول: مقررات ترکیبی GB/T16839.1-1997 از ترموپول زرهی نوع K برای اندازه گیری دمای گاز در منطقه نزدیک به پروب. قطر سیم ترموپول 1.5mm.

4.6 سیستم کنترل: نرم افزار توسعه ی ویژه ی تجهیزات شرکت NI ایالات متحده، LabeView و همچنین کارت کنترل جمع آوری داده های تایوان Advantech.کنترل فرآیند آزمایش می تواند در منحنی داده های آزمایش در زمان واقعی مشاهده شود.، می تواند به دست آوردن داده های خودکار و پردازش، حفظ داده ها و نتایج اندازه گیری خروجی.

اتاق آجر توسط مشتری نهایی ساخته می شود، نقشه ها توسط SKYLINE ارسال می شود

کار های ساختمانی شامل ساخت پلتفرم برای لوله های 8.3 متری و فن اگزوز باید در محدوده مشتری باشد. نقشه های دقیق پس از دریافت سفارش توسط SKYLINE به اشتراک گذاشته خواهد شد.
