تجهیزات آزمایش مقاومت آتش کابل UL 2556 / UL 1581

VW-1 تست کننده قابل احتراق

توضیحات محصول

تست کننده احتراق VW-1 با توجه به استانداردهای UL تولید شده است. این تست کاملا با استاندارد آزمایش احتراق VW-1 مطابقت دارد و می تواند آزمایشات VW-1 و FT-2 را تکمیل کند.اقتصادی است و به طور گسترده ای توسط صنعت سیم و کابل استفاده می شودپارامترها به شرح زیر هستند: کل آزمایش در یک اتاق آزمایش بسته با حجم 4.32 متر مکعب انجام می شود. روش آزمایش: تنظیم ارتفاع شعله،بالای شعله را زیر قطعه آزمایش قرار دهید.، برای 15 ثانیه بسوزانید، برای 15 ثانیه خاموش کنید، 5 بار تکرار کنید و وضعیت سوخت قطعه آزمایش را بررسی کنید. کار کنید.

استاندارد:

● UL2556-2013.

پارامتر فنی

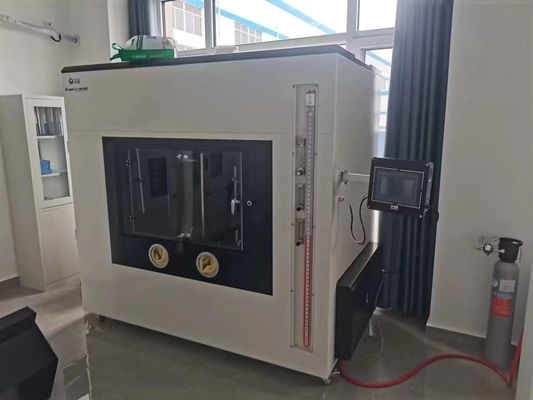

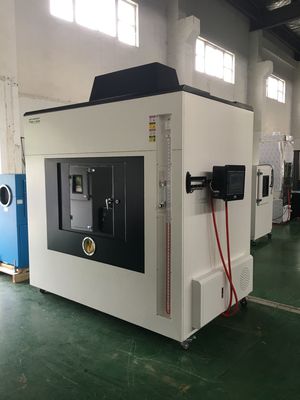

1اتاق آزمایش: L2200*D1300*H1650mm، ظرفیت>4.0 m3؛ ظرفیت بالای شعله بیش از 2.0m3 است، پنجره های شیشه ای در چهره وجود دارد،یک جفت دستکش لاستیکی عملیاتی و سیستم خروجی دود در بالای اتاق;

2.برنر بنسن: که بر اساس استاندارد ASTM D5025 ، قطر داخل لوله برنر 9.5mm با طول 100mm است ، قطر گاز 0.9mm با ضخامت 1.6mm است.که گاز سوزانده شدنش متان با حداقل خالصي 98 درصد است، ارتفاع شعله داخلی 40±2mm است، ارتفاع شعله بیرونی 125±10mm است، سرعت اسمی 500W با یک فرمانده شعله است که می تواند ارتفاع شعله را در هر زمان بررسی کند.

3سیستم اندازه گیری دمای: با توجه به استاندارد ASTM D5207، از جمله قطعات مس اندازه گیری دمای 10g، نوع فولاد ضد زنگ K که قطر آن 0.5mm است،ساعت ساعت و ترمومتر.

4. استند نمونه: استند افقی و عمودی هر دو مستقل است که توسط فولاد ضد زنگ ساخته شده است. استند عمودی می تواند آزمایش سوزاندن عمودی و آزمایش FT1 انجام دهد، آزمایش شعله ور شدن کابل ها،آزمایش آتش سوزی VW-1 و آزمایش آتش سوزی نمونه افقی/FT2. ایستاده افقی فقط برای آزمایش آتش گرفتن نمونه افقی کابل الکتریکی

5گاز: متان که حداقل خالصیت 98٪ را دارد یا گاز طبیعی که دارای محتوای حرارتی 37.1MJ / m3 یا 8.9 کیلو کالری / m3 است.که باید یک سطح آزمایش W 305mm توسط D355mmon محور عمودی نمونه را پوشش دهد.، پنبه با یک نوار از 60 پوند یا 98 گرم / m2 کاغذ کرافت بدون تقویت که عرض آن 10 میلی متر است و طول آن روی نمونه است،سپس بیش از ۲۰ میلی متر از نمونه به سمت پشت اتاق بدون پیشرانه بگذارید..

6. سیستم جریان: که شامل شیر دکمپریس، جریان سنج که محدوده جریان آن 1000ml/min است، فشار سنج که محدوده فشار آن 200kPa است، روغن سبز که تراکم آن 1000kg/m3 است،و فشار سنج U شکل که محدوده آن 36 ′′ است..

7. سیستم زمان بندی: که شامل تایمر شعله دار، تایمر توقف سوزاندن و تایمر گسترش آتش و غیره در مجموع 3 دستگاه تایمر است.

8- شمارنده شعله: به دقت ثبت زمان تست
