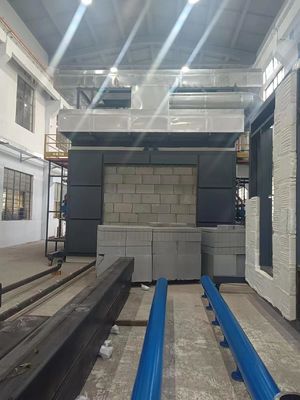

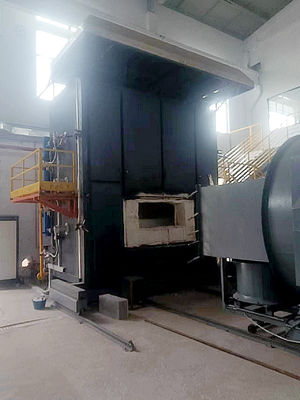

BS EN 1365 اجاق آزمایش مقاومت آتش عمودی برای دیوارهای بخش های غیر باردار

BS EN 1365 تجهیزات آزمایش مقاومت آتش در کوره های عمودی برای دیوارهای قطعات غیر باردار

BS EN 1365 کوره عمودی برایآزمایش مقاومت در برابر آتش برای ناقل بار بخش 1

1- محدوده اعمال:

1.1 قابل استفاده برای آزمایش مقاومت در برابر آتش درها و مجموعه های شاتر نصب شده در سوراخ های عناصر جدا کننده عمودی؛ مانند درب های محور، درب های محور، درب های کشویی افقی،درب های کشویی عمودی، (از جمله درب های کشویی و درب های قطعی) ، درب های کشویی، دیگر درب های کشویی، درب های تاشو، درب های فلپ، پنل هایی که می توانند در دیوار حرکت کنند و غیره،و همچنین آزمایش مقاومت در برابر آتش درهای ساختمان با درهای بدون در و شاتر.

II.استانداردها

2.1 انطباق با استاندارد BS EN 1364-1: 2015: "بررسی مقاومت در برابر آتش برای ناقل غیر بار بخش 1: دیواره ها

III. ویژگی های اصلی عملکرد کوره عمودی:

3.1 یک کوره می تواند برای چندین هدف استفاده شود و می تواند با چندین استاندارد سازگار باشد.

3.2 استفاده از کارت اکتساب با دقت بالا برای جمع آوری داده های جنبه های مختلف مانند دمای، فشار و جریان هر جاده و تجزیه و تحلیل،فرآیند و کنترل توسط میکرو کامپیوتری برای تولید بازتولید در زمان واقعی اطلاعات واقعی در زمان احتراق، و به طور مستقیم نتایج را با تجزیه و تحلیل و تعیین میکرو کامپیوتری بدست می آورند. کل ماشین تمام دستگاه های با کیفیت بالا را به کار می گیرد تا اطمینان حاصل شود که سیستم با کیفیت بالا، عملکرد با سرعت بالا و پیشرفته است.

3.3 استفاده از کارت گرفتن با دقت بالا + ماژول چند مدار + PLC + کامپیوتر و پیاده سازی حالت کنترل خودکار PID با ثبات عالی ، تکرار و بازتولید.

3.4 استفاده از رابط کاربری ویندوز XP و LabView، یک نرم افزار توسعه ویژه برای تجهیزات دقیق جهانی، سبک رابط جدید، زیبا و ساده است.نتایج اندازه گیری در زمان واقعی نمایش داده می شود و منحنی کامل به صورت پویا کشیده می شود.، و داده ها می توانند به طور دائم ذخیره، خوانده و چاپ شوند. با هوش بالا، عملیات منو هدایت شده، ویژگی های آسان و بصری، به طوری که نتایج آزمایش دقیق تر هستند.

3.5 عمر طراحی کوره بیش از 15 سال است و کوره با تکنولوژی GOVMARK (Gomak) آمریکایی ساخته شده است. ساختار پنج لایه ای، هنگامی که دمای لایه داخلی 1300 °C،دمای لایه بیرونی دمای اتاق است.مدت عمر طولانی، مواد عایق بندی لایه داخلی (عوارض پوشیدن) آسان است.

3.6 سیستم های حفاظت از ایمنی متعدد از جمله حفاظت از حرارتی کانال هوا، حفاظت از آزاد شدن فشار، حفاظت از نشت، شناسایی نشت گاز، حفاظت از خط گازحفاظت از ایمنی سوزان و سایر امکانات ایمنی برای افزایش عامل ایمنی در تمام جنبه ها.

3.7 هوای گرم با دمای بالا که از کوره استخراج می شود با آب و هوا خنک می شود و از آب گردش می کند که باعث حفظ انرژی می شود.

IV. اجاق عمودی طراحی ساختاری اجاق

4.1 ساخت کوره: کوره برای دوام بیش از 15 سال طراحی شده است و کوره با استفاده از تکنولوژی GOVMARK (Gomak) از ایالات متحده ساخته شده است.زمانی که لایه داخلی 1300°C باشد، دمای لایه بیرونی دمای اتاق است؛ عمر طولانی، مواد عایق (بخش های پوشیدن) لایه داخلی آسان است. ساختار پنج لایه،از بيرون به داخل، به شرح زیر است: لایه اول یک قاب فولادی است؛ لایه دوم با آجر قرمز به عنوان یک محور ساخته شده است؛ لایه سوم از آزبست آتش گیر درجه حرارت بالا است؛لایه چهارم آجر های آتش شکن است.لایه پنجم حاوی زرکونیوم با دمای بالا با دمای 1600 درجه سانتیگراد.

4.2 مواد مقاوم در برابر دمای بالا

4.2.1 آجر های آتش گیر: دمای استفاده برای مقاومت در دمای بالاتر 1750 °C، مقاومت در دمای بلند مدت 1600 °C، تراکم یک گرام در سانتی متر،قدرت فشرده سازی در دمای اتاق بالاتر از 3.2MPa، 1400 °C تغییر خط دوباره سوختگی 0.5٪، رسانایی حرارتی بهتر از 0.4W/m - K.

4.2.2 آمیخته کننده آتش گیر صنعتی برای چسباندن: دمای استفاده 1400°C.

4.2.3 پنبه مقاوم در برابر حرارت بالا: با استفاده از پنبه آتش گیر با دمای بالا حاوی زرکونیوم، ضخامت 50 میلی متر، دمای آتش گیر طولانی مدت 1600 °C،مواد عایق بندی ویژه کوره های صنعتی.

4.3 مواد برای قاب: انتخاب بر اساس "دستور طراحی کوره صنعتی" (طبعه سوم) ، فصل 11 - قطعات ساختاری کوره، بخش 3 - انتخاب فولاد، ستون کوره، ستون جانبی،پرتو پای قوسمواد فولادی کوره: حداقل Q235؛ فلز کوره: ضخامت ≥ 3mmمواد بدن کوره افقی با استفاده از قاب فولادی، قابل تعویض

4.4 اندازه کوره: 3000mm (W) * 3000mm (H) * 1500mm (D).

4.5 ساختار فولادی کوره و درمان ضد خوردگی لوله: با استفاده از سه لایه پوشش، همه پوشش ضد خوردگی مقاوم به دمای بالا، لایه بیرونی سیاه و خاکستری.

4.5 پایه کوره آزمایش، از فضا استفاده کنید

4.5.1 پایه کوره آزمایش: پایه باید قوی و صاف باشد و فشار زمین 750kg/m2 باشد.

4.5.2 ارتفاع کف مورد نیاز بیش از 5.5 متر است و کل منطقه استفاده از منطقه آزمایش، اتاق کنترل، اتاق گاز، بخش تصفیه و بخش نمونه برداری بیش از 150 متر مربع است.

4.5.3 الزامات زیست محیطی: هوا به خوبی و کار آسان. مواد قابل احتراق و انفجاری در اطراف وجود ندارد.توصیه می شود که از مناطق شهری و مسکونی و کارخانه های ساختمانی فولادی دور بمانید..
