UL 1685 تجهیزات آزمایش آتش کنترل PLC

تستر اشتعال عمودی کابل‌های دسته‌ای با کنترل PLC و منطبق با UL 1685

استانداردها

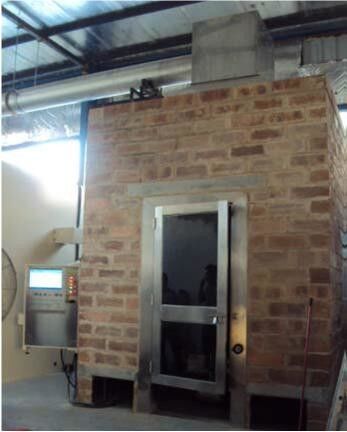

دستگاه تست گسترش شعله عمودی کابل‌های دسته‌ای مطابق با مفاد مربوطه UL1685، استاندارد GB18380.3 در مورد الزامات تست احتراق سیم و کابل طراحی شده است. و با استانداردهای IEC 60332-3-10، KS C IEC 60332-3-21 ~ 25 (A ~ Class D) مطابقت دارد.

کاربردها
تستر گسترش شعله عمودی کابل‌های دسته‌ای، تجهیزاتی است که برای آزمایش نصب عمودی یک کابل دسته‌ای یا کابل نوری برای سرکوب گسترش عمودی شعله تحت شرایط مشخص شده استفاده می‌شود، این تجهیزات ضروری برای کابل‌های برق، کابل‌های کنترل و تست احتراق دسته کابل فیبر نوری است. علاوه بر این، اگر مشعل تستر 20 درجه تنظیم شود، می‌توان با استانداردهای تست IEEE 383 (IEEE 1202) به آن دست یافت. این تستر می‌تواند به پورت پیکربندی ابزار انتشار حرارت مجهز شود، با آنالایزر گاز می‌تواند مقادیر توان حرارتی مانند HRR (نرخ انتشار حرارت)، SPR (نرخ تولید دود) و غیره را اندازه‌گیری کند.

تجربه کاربر
1، این تستر با هوش بالا و کارکرد آسان طراحی شده است؛
2، با طراحی صنعتی حرفه‌ای، ظاهر زیبا و چیدمان منطقی؛
3، این تجهیزات دقیق، ایمن و با ثبات هستند؛
4، با سیستم کنترل میکروکامپیوتر، فرآیند تست هوشمند، بدون نیاز به زمان‌بندی دستی.
5، کابینت تست استیل ضد زنگ مقاوم در برابر خوردگی؛

ویژگی‌های اصلی

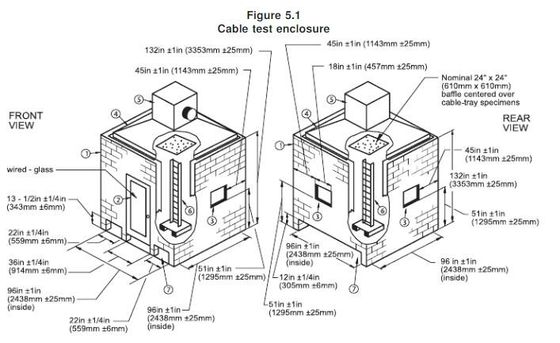

1، ابعاد جعبه تست استیل ضد زنگ 1000±100(W)x2000±100(D)x4000±100(H)mm است. سطح داخلی محفظه بالاتر از زمین است و قسمت عقب با مواد عایق پوشانده شده است؛
2، مجهز به نردبان استیل ضد زنگ، مطابق با الزامات GB/T18380.31؛
3، 2 نگهدارنده نمونه یدکی؛
4، نردبان‌ها از استیل ضد زنگ ساخته شده‌اند، مقاوم در برابر خوردگی و تمیز کردن آسان؛
5، در قسمت پایینی کابینت، یک ورودی هوا وجود دارد که ابعاد آن 800±20(W)×400±10(D) است، در موقعیت 150+10mm در جلوی جعبه.
6، یک ترموکوپل نوع K با قطر 2 میلی‌متر در داخل جعبه تست نصب شده است؛
7، جریان هوا در داخل کوره احتراق را می‌توان به طور پایدار در (5000 ± 500) L / min کنترل کرد.

سیستم‌های احتراق
1، مشعل: مشعل گاز پروپان از نوع نواری با اندازه 257mm × 4.5mm، و در مجموع 242 سوراخ باز شده است که در 3 ردیف 81،80،81 قرار گرفته‌اند، قطر سوراخ

1.35mm است، فاصله بین سوراخ‌ها 3.2 میلی‌متر است؛
2، مجهز به شیر توپی با دقت بالا برای کنترل خاموش شدن گاز؛
3، دو فلومتر: فلومتر هوا و فلومتر گاز و شیر کنترل؛
4، جلوی تستر احتراق لوله‌ای برای جلوگیری از شعله‌ور شدن پروپان تعبیه شده است، در نتیجه حداکثر ایمنی نمونه را تضمین می‌کند.
5، زاویه احتراق: افقی؛ دستگاه اشتعال خودکار؛ (20 درجه قابل تنظیم اختیاری است).
6، مشعل می‌تواند به طور خودکار فرآیند جبران گاز و هوا را توسط برنامه کامپیوتری جبران کند، در حالی که بسیاری از سیستم‌های سنتی این تأثیر را نادیده گرفته‌اند.

سیستم‌های کنترل
1، PLC با سیستم کنترل صفحه نمایش لمسی بزرگ؛
2، این تستر می‌تواند اشتعال خودکار و زمان‌بندی خودکار داشته باشد، محدوده زمان‌بندی 999 دقیقه و دقت 1 ثانیه؛
3، داده‌های آزمایش به طور خودکار ذخیره می‌شوند، استعلام رایگان؛
4، با عملکرد یادآوری زمان‌بندی 40 دقیقه و 1 ساعت؛
5، نمونه‌ها توسط جرثقیل برقی بلند می‌شوند.

پارامترهای دستگاه
1، اندازه جعبه تست 1000±100(W)x2000±100(D)x4000±100(H) mm است؛
2، دقت سرعت‌سنج 0.1m / s است؛
3، محدوده سرعت‌سنج منبع هوا 8000L/min است؛ خروجی باد (5000 ± 500) L/min قابل تنظیم است؛
4، گاز: 95% خلوص پروپان درجه فنی (مشتری)؛
5، کنترل جریان گاز: تحت شرایط 100kpa، 20 ºC؛
6، تامین گاز احتراق: پروپان (یا LPG).
