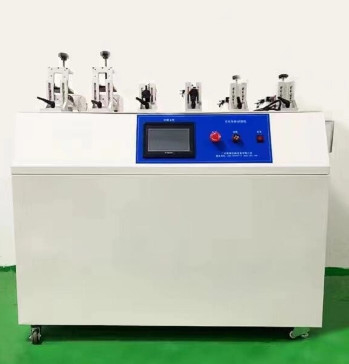

تست کننده مقاومت 6 ایستگاه با کیفیت بالا با قیمت پایین تر

I. خلاصه ی تست کننده ی مقاومت سوئیچ

این تستر مطابق با مقررات مربوطه GB2099 طراحی شده است.1، GB174651، GB150921، و برای آزمایش تجهیزات تست عمر محصولات سوئیچ برای استفاده های خانگی و مشابه استفاده می شود.

و به جعبه بار متصل شده تا عمر الکتریکی پلاگ ها و سوکت ها و کوپلرها و سوئیچ های لوازم را آزمایش کند.

لازم است تجهیزات برای کنترل کیفیت و بازرسی کیفیت توسط بخش بازرسی کیفیت تولید کنندگان لوازم جانبی الکتریکی و لوازم خانگی آزمایش شود.

II. ساختمان

سوئیچ و ولتاژ ولتاژ ماشین تست عمر سلندر را برای انجام قدرت، رانندگی مجموعه اسلاید با فلک تثبیت برای ایجاد حرکت خطی متقابل،تا عمل روشن کردن و خاموش کردن را به اتمام برساندفرکانس عمل و زمان روشن شدن / خاموش شدن آن توسط PLC (کنترلر قابل برنامه ریزی) و صفحه لمسی کنترل می شود، که کار آسان و قابل اعتماد برای کنترل است.

III. پارامترهای فنی اصلی

1تعداد مواد آزمایش: شش ایستگاه، از جمله یک یا دو ایستگاه آزمایش سوئیچ چرخش، سه یا چهار ایستگاه آزمایش سوئیچ تکان دهنده و پنج یا شش ایستگاه آزمایش سوئیچ فشار.

2سرعت آزمایش: کلید کلید: 5 ~ 60 بار / دقیقه تنظیم می شود؛ کلید چرخش 1 ~ 10 بار / دقیقه تنظیم می شود (توجه: یک بار برای چرخه متقابل).

3تعداد آزمایشات: 1 ~ 999999 بار می تواند تنظیم شود.

4زمان روشن شدن: 0 ~ 999.9 ثانیه (دقیقه) قابل تنظیم

5زمان قطع: 0 ~ 999.9 ثانیه (دقیقه) قابل تنظیم

6. سرعت چرخش: 5 ° ~ 360 ° / S تنظیم می شود

7. زاویه چرخش: 5 ° ~ 7200 ° می تواند تنظیم شود

8تعداد دنده ها: 1 ~ 10 دنده می تواند تنظیم شود

9حالت چرخش: چرخش در جهت ساعت، موقعیت دقیق موتور مرحله ای

10منبع برق: AC220V / 50Hz

11محیط استفاده: دمای 0 ~ 40 °C، رطوبت نسبی ≤ 85٪، بدون لرزش شدید، شوک، لرزش و فضاهای بدون خوردگی.

IV. رابط تست

سیستم کنترل از یک صفحه لمسی استفاده می کند. هنگام انتخاب توابع و تنظیم پارامترها، به سادگی دکمه برای این گزینه تابع را با انگشت خود با توجه به دستورالعمل های صفحه نمایش فشار دهید،و به شدت فشار ندهید تا از آسیب دیدن فیلم صفحه جلوگیری شود..

ایستگاه 1 وارد رابط تست ایستگاه 1 شوید

دیگر ایستگاه های کاری همان یک ایستگاه کاری هستند.

1.صفحه باز

تصویر ۱

2آزمایش سوئیچ روتاری (پایگاه 1 یا پایگاه 2)

                                                              تصویر ۲

(1) تعداد آزمایشات: تعداد واقعی آزمایش هر ایستگاه را نشان می دهد و جعبه قرمز تعداد تنظیمات است.

(2) فاصله زمان گیرنده: فاصله زمان تنظیم گیرنده 0-99.9S تنظیم می شود.

(3) زاویه آزمایش: 5° ~ 360° قابل تنظیم است

(4) تنظیم ابزار: تعداد ابزار نمونه را تنظیم کنید

(5) سرعت آزمون: 5° ~ 360° / S تنظیم می شود

(6) وضعیت عملیات: در هنگام آزمایش، در هنگام توقف، در حال درخشیدن نیست.

7) گزینه های شناسایی: بله آلارم زمانی رخ می دهد که محصول یک نقص طولانی مدت یا شکستن طولانی ایجاد کند.نه نمایان نمی کند که نمونه خوب یا بد است و هنگامی که تعداد آزمایشات به دست می آید متوقف می شود.

(8). شروع: شروع هر سوئیچ زمانی که فشار داده می شود

(9) متوقف کردن: متوقف کردن آزمایش سوئیچ بیت در صورت فشار.

(10) پاک: تعداد آزمایشات سوئیچ بیت را پاک کنید.

(11) راه اندازی آژیر: هنگامی که آژیر به وجود می آید، این دکمه را فشار دهید تا آژیر متوقف شود.

(12) تایید منشاء: پس از تنظیم دستی منشاء نمونه، برای شروع تایید منشاء را فشار دهید، برای تایید منشاء نمی تواند شروع شود، برای محافظت از سوئیچ نمونه.

3.آزمون سوئیچ راک و سوئیچ دکمه فشار (پایگاه 3-6)

تصویر 3

(1) تعداد آزمایشات: تعداد واقعی آزمایشات در هر ایستگاه را نشان می دهد، جعبه قرمز شماره تنظیم شده است.

(2) زمان روشن شدن: زمان روشن شدن هر ایستگاه را در طول آزمایش تنظیم/نمایش کنید.

(3) تنظیم محرک: تنظیم محرک میله کش: 0-50MM تنظیم می شود

(4) زمان قطع اتصال: زمان قطع اتصال هر ایستگاه را در طول آزمایش تنظیم/نمایش کنید.

(5) تنظیم سرعت: 0-100MM/S قابل تنظیم است

(6) وضعیت کار: در هنگام آزمایش چشمک می زند، در هنگام متوقف شدن چشمک نمی زند

(7) گزینه های شناسایی: بله آلارم زمانی رخ می دهد که محصول یک خطای طولانی مدت یا شکستن طولانی مدت را ایجاد می کند.

(8) شروع: شروع هر سوئیچ زمانی که فشار داده می شود

(9) توقف: متوقف کردن آزمایش سوئیچ بیت در صورت فشار.

(10) پاک: داده های آزمایش سوئیچ بیت را پاک کنید.

(11) راه اندازی آژیر: برای راه اندازی آژیر در صورت وقوع، این دکمه را فشار دهید.

V. روش کار

1نصب سوئیچ چرخش

نصب نمونه: ابتدا سوئیچ چرخشی را برای چرخش به موقعیت اولیه نصب کنید، سپس سوئیچ چرخشی را بر روی لامپ راست قرار دهید.و سپس سر چرخش را بر روی چک با یک دستگیره خاص (به تصویر زیر مراجعه کنید)

2. نصب سوئیچ تکون دهنده / کلید

نصب سوئیچ راک / کلید به طور محکم در لامپ و تنظیم موقعیت بالا، پایین، چپ و راست

3.روش آزمایش

(1) نمونه را نصب کنید و موقعیت آن را تنظیم کنید، آن را با دست به طوری که سوئیچ تحت آزمایش می تواند به طور طبیعی روشن و خاموش شود.

(2) تمام پارامترهای آزمایش را مطابق با الزامات آزمایش تنظیم کنید.

(3) آزمایش بدون تشخیص خوب یا بد نمونه، انتخاب هیچ شناسایی، پس از رسیدن به تعداد زمان تنظیم شده متوقف شود.

(4) تشخیص مثبت یا منفی نمونه در طول آزمایش، قرار دادن نمونه در ترمینال بار و انتخاب برای شناسایی.

(5) فشار "استارت" کلید، تست شروع می شود، فشار "استاپ" کلید، تست متوقف می شود. هنگامی که آزمایش به تعداد از قبل تعیین شده از زمان می رسد، تست به طور خودکار متوقف می شود، فشار "صفر" به صفر داده های تست.

(6) بعد از آزمایش، برق را خاموش کنید.

سیم کشی سوئیچ و بار

VI. هشدارها

1ابزار باید به طور مکرر تمیز شود.

2در طول کار، از مسدود کردن مصنوعی حرکت قطعات متحرک اجتناب کنید.

گلوله باید زمین گیر باشه.

1ابزار باید به طور مکرر تمیز شود.

2در طول کار، از مسدود کردن مصنوعی حرکت قطعات متحرک اجتناب کنید.

گلوله باید زمین گیر باشه.
