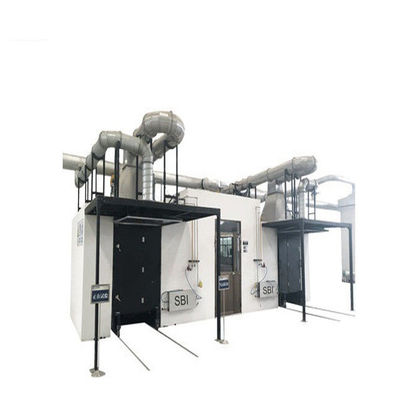

محصولات ساختمان SBI تنها مورد سوزاندن ساختمان تستر اشتعال پذیری ساختمان / دستگاه EN13823

تجهیزات / دستگاه تست اشتعال یک قلم سوزان SBI محصولات ساختمانی EN13823


ویژگی ها

1. بخش اصلی دستگاه قطعات وارداتی هستند: مانند تجهیزات تجزیه و تحلیل دی اکسید کربن، اکسیژن.

2. سبک رابط کاربری و عملکرد معادل FTT انگلستان، برخی عملکردها بهتر است.

3. نگهداری آسان، سریع، تعویض قطعات بعدی نسبت به FTT حداقل کمتر از 50% تا 70%، مشکلات نگهداری وجود نخواهد داشت.

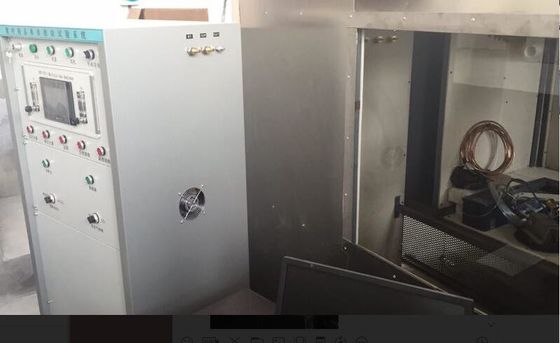

4. با کابینه کنترل یکپارچه وارداتی.

پارامترهای فنی

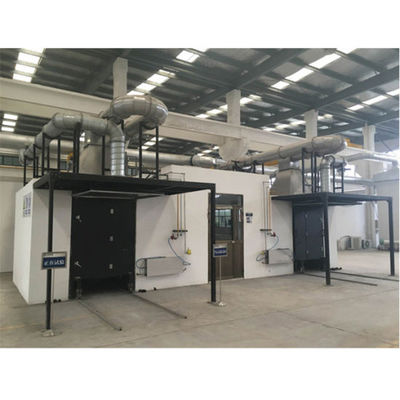

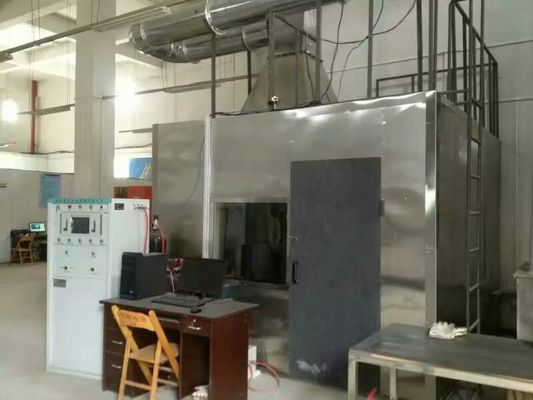

1. ترکیب: این تجهیزات تست شامل آزمایشگاه احتراق، اتاق کنترل، 2 چرخ دستی کوچک، لوله اگزوز، قاب ثابت، سیستم جمع آوری گاز دود، دستگاه سیستم اندازه گیری یکپارچه، دستگاه جمع آوری و تجزیه و تحلیل داده ها، دستگاه کنترل تامین گاز می باشد.

2. محفظه احتراق: طول (3.0 ± 0.2) متر × عرض (3.0 ± 0.2) متر × ارتفاع (2.4 ± 0.1) متر.

3. با صفحه فولاد ضد زنگ و صفحه کلسیم سیلیکات A1 تشکیل شده از محفظه احتراق استاندارد، کوره تست باید در محل نصب شود.

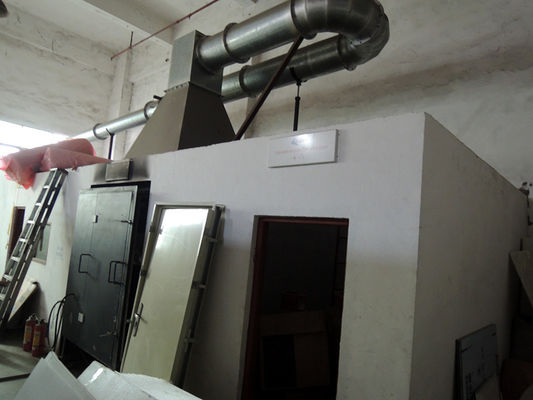

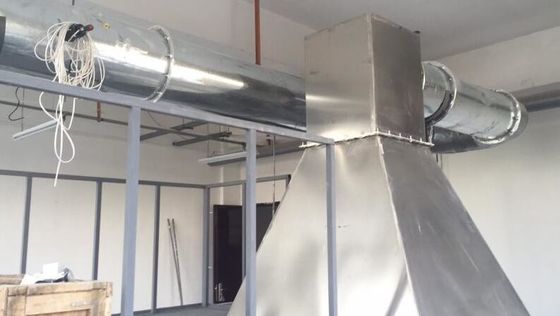

4. در بالای اتاق یک هود جمع کننده و یک لوله دود متصل به لوله نمونه برداری وجود دارد. حرارت آزاد شده از احتراق و محصولات احتراق نمونه در طول تست از لوله اگزوز تخلیه می شود.

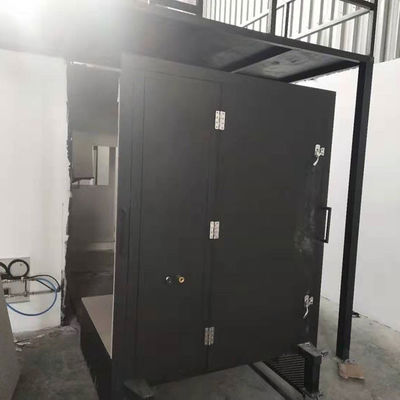

5. محفظه احتراق در یک دیوار یک دهانه برای ورود آسان چرخ دستی کوچک ایجاد شده است، فضای خروج هوای طبیعی زیر چرخ دستی؛ دو طرف سطح جلویی صفحه تست عمودی در دو طرف پنجره مشاهده باز شده است.

6. منبع احتراق، قرار گرفته در چرخ دستی در گوشه عمودی مشعل جعبه ماسه ای پروپان 31 کیلووات (طول جان 250 میلی متر ارتفاع 80 میلی متر).

7. موقعیت چرخ دستی قرار دادن دهانه چرخ دستی در پشت چرخ دستی درست برای بستن دهانه ها در دیوار محفظه احتراق است. برای توزیع یکنواخت جریان هوا در امتداد کف محفظه احتراق، یک صفحه سوراخ دار (سوراخ دار) در ورودی هوا در پایین چرخ دستی قرار گرفته است (قطر 8 میلی متر، مساحت باز 60% از کل مساحت را تشکیل می دهد).

8. با فیکسچر تنظیم کننده قابل تنظیم، بارگیری و تخلیه نمونه ها بسیار راحت است.

9. مشعل جعبه ماسه ای: یکی در کف چرخ دستی (مشعل اصلی)، دیگری ثابت روی ستون قاب، گاز پروپان از طریق مشعل جعبه ماسه ای عبور کرده و خروجی حرارت 30.7 ± 2.0 کیلووات تولید می کند.

اندازه گیری اکسیژن

سیستم جمع آوری داده های ضبط می تواند غلظت اکسیژن، غلظت مونوکسید کربن، دما، چگالی دود، نرخ آزادسازی حرارت، نرخ از دست دادن جرم و غیره را جمع آوری کند و می تواند ذخیره شود.

SBI.pdf

اصل تست

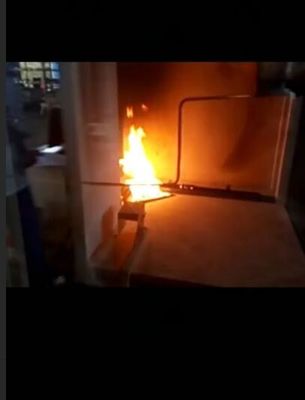

نمونه ای متشکل از دو بال عمودی زاویه دار عمودی در معرض شعله تولید شده توسط مشعل اصلی در پایین زاویه راست قرار می گیرد، شعله از احتراق گاز پروپان تولید می شود، گاز پروپان از طریق مشعل جعبه ماسه ای عبور کرده و خروجی حرارت (30.7 ± 2.0) کیلووات تولید می کند.

عملکرد احتراق نمونه با کل فرآیند تست 20 دقیقه ارزیابی می شود. پارامترهای عملکرد شامل: آزادسازی حرارت، تولید دود، انتشار شعله و قطرات سوزان و ذرات جامد می باشد.

قبل از روشن کردن مشعل اصلی، خروجی حرارت و تولید دود خود مشعل باید برای مدت کوتاهی با استفاده از مشعل کمکی دور از نمونه اندازه گیری شود.

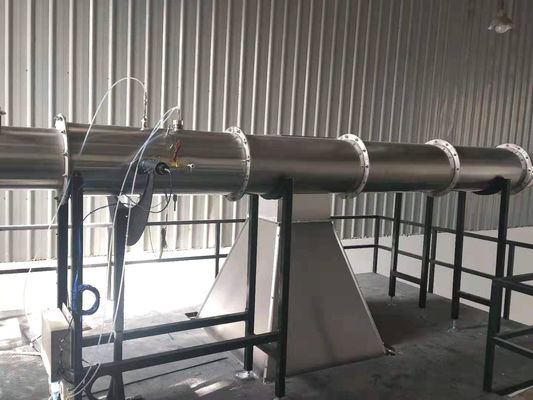

برخی پارامترها را می توان به صورت خودکار اندازه گیری کرد، در حالی که برخی دیگر را می توان با بازرسی بصری به دست آورد. لوله دود مجهز به سنسور برای اندازه گیری دما، تضعیف نور، کسر مولی O2 و CO2، و جریان هوا در خط لوله است. این مقادیر به طور خودکار ثبت شده و برای محاسبه نرخ جریان حجمی، نرخ آزادسازی حرارت (HRR) و نرخ دود (SPR) استفاده می شوند.

انتشار عرضی و سوختن شعله و ذرات جامد را می توان با استفاده از روش بصری اندازه گیری کرد.

کاربردها

- تست طبقه بندی عملکرد آتش برای مصالح و محصولات ساختمانی

- تست آتش علامت CE برای محصولات ساختمانی

- ارزیابی واکنش به آتش در طول توسعه محصول جدید

- کنترل کیفیت و بازرسی خروجی در خطوط تولید

- تحقیق و توسعه مواد تزئینی و محصولات عایق حرارتی

- آزمایشگاه شخص ثالث و کاربردهای تحقیقاتی موسسات

سوالات متداول

Q1: SL-FL13 با چه استانداردهایی مطابقت دارد؟

A1: با EN 13823 و GB/T 20284-2006 مطابقت دارد. نتایج تست از طبقه بندی EN 13501-1 از A2 تا D پشتیبانی می کند.

Q2: چه موادی را می توان تست کرد؟

A2: مصالح ساختمانی، محصولات تزئینی، سیستم های عایق حرارتی و محصولات ساختمانی به جز کفپوش ها - هر ماده ای که نیاز به طبقه بندی واکنش به آتش داشته باشد.

Q3: چه پارامترهای کلیدی را اندازه گیری می کند؟

A3: HRR، THR، FIGRA، SPR، TSP، SMOGRA، LFS و قطرات سوزان - تمام پارامترهای مورد نیاز برای طبقه بندی EN 13501-1 یا GB 8624.

Q4: سیستم چقدر دقیق و پایدار است؟

A4: بسیار. گرمایش، احتراق و جمع آوری داده ها کاملاً خودکار، تغییرپذیری را به حداقل می رساند. آنالایزر گاز در کمتر از 3 ثانیه پاسخ می دهد و کالیبراسیون مرحله ای اطمینان حاصل می کند که نسبت Q_gas/HRR در (100 ± 5)% باقی می ماند.

Q5: آیا کار با تجهیزات آسان است؟

A5: بله. رابط نرم افزاری بصری، احتراق خودکار، کنترل گاز و ثبت داده ها را مدیریت می کند. آموزش در محل با هر نصب گنجانده شده است.

Q6: چه پشتیبانی پس از فروش ارائه می دهید؟

A6: یک سال گارانتی به علاوه پشتیبانی فنی مادام العمر. ما نصب، کالیبراسیون، توسعه روش تست و مشاوره اعتبار سنجی CMA/CNAS را پوشش می دهیم.
