IS 9873-4 / ISO 8124-4 Head Impulo Alu Alu برای عناصر چرخشی بدون شتاب سنج

هد ضربه ای ISO 8124-4 از عناصر چرخشی (بدون شتاب سنج)

اطلاعات محصول

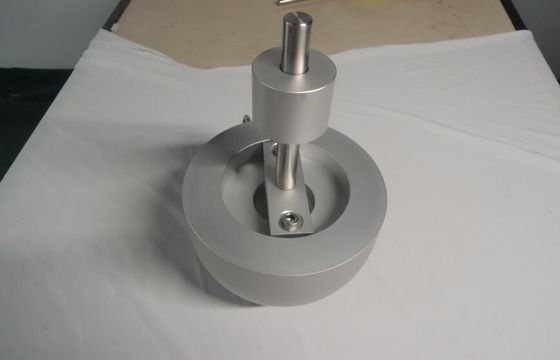

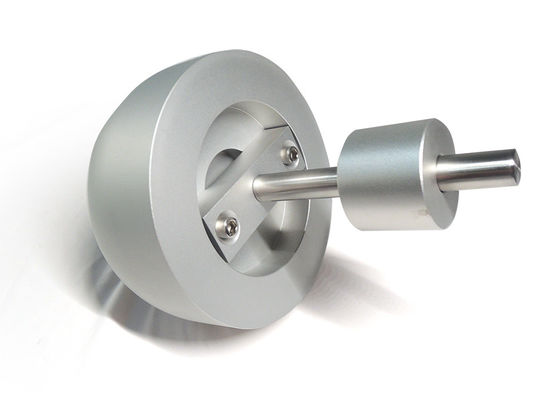

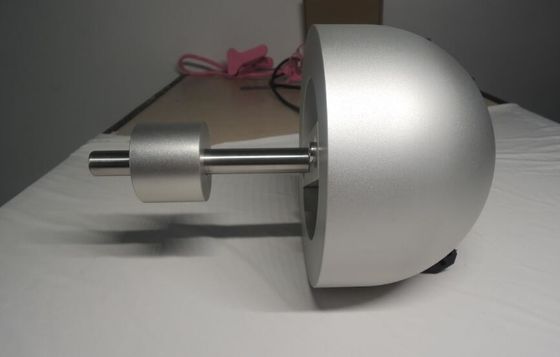

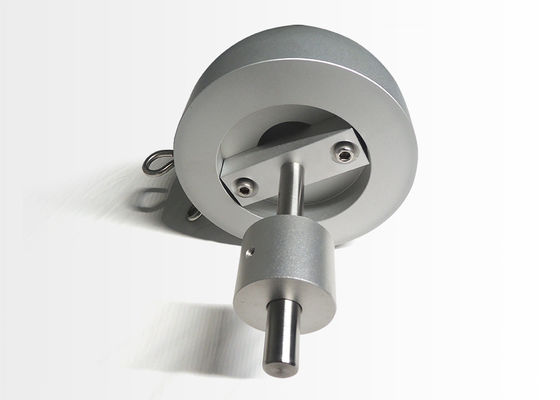

جرم آزمایش، متشکل از یک کره یا نیم کره آلومینیومی به شعاع 80 میلی متر 3 ± میلی متر و جرم کل
(شامل شتاب سنج) 4.6 کیلوگرم 0.05 ± کیلوگرم.قسمت برخوردی بین سطح ضربه خورده و
شتاب سنج باید همگن و عاری از حفره باشد.کابل های متصل به شتاب سنج باید
به گونه ای قرار گیرد که تأثیر آن بر جرم جرم آزمایش به حداقل برسد

استاندارد تست

ISO8124-4 6.4.1

روش

مونتاژ و نصب المنت تاب را مطابق با دستورالعمل سازنده تست کنید.
تاب را با وسیله تعلیقی که با تاب عرضه شده است و حداکثر آن را معلق کنید.
ارتفاعی که اینها اجازه می دهند.اگر طناب ها یا کابل ها وسیله تعلیق هستند، ممکن است نیاز به کشیده شدن داشته باشند
به منظور امکان حرکت صاف هنگام آزاد شدن تاب در طول آزمایش.در صورت نیاز، باری از، برای مثال، اعمال کنید
5 کیلوگرم به انتهای هر طناب یا کابل بگذارید و آن را به مدت 6 ساعت یا تا زمانی که طناب ها یا کابل ها صاف شوند، بگذارید.
تمام قسمت های تنظیم را طوری تنظیم کنید که زنجیره های آویزان برای جرم آزمایشی موازی با وسایل
تعلیق برای عنصر نوسان.
توده آزمایش را معلق و تنظیم کنید تا نقطه تماس عنصر نوسان و مرکز آزمایش
جرم در همان صفحه افقی مرکز ثقل جرم آزمایش قرار دارد.اطمینان حاصل کنید که زنجیر برای آزمایش
جرم پیچ خورده نیست و جرم آزمایش در یک خط عمودی آویزان است.
یک علامت شاخص در کنار عناصر چرخشی که توسط زنجیر، طناب، کابل یا سایر موارد پشتیبانی می‌شوند، بچسبانید.
عناصر تعلیق غیر صلبعلامت شاخص ممکن است روی هر بخشی از عضو معلق باشد
بلافاصله زیر نقطه محوری در وضعیت استراحت آویزان آزاد.
عناصر چرخشی که توسط زنجیر، طناب، کابل یا سایر عناصر معلق غیر صلب پشتیبانی می شوند باید
در امتداد قوس حرکت خود تا نمای جانبی یک خط مستقیم از نقطه محوری و شاخص بالا رفته اند.
علامت با عمودی زاویه 1 ± 60 درجه را تشکیل می دهد.هنگامی که عضو معلق به موقعیت آزمایشی بلند شد،
مقداری انحنا در عناصر تعلیق ایجاد خواهد شد.موقعیت عضو معلق را به تنظیم کنید
آن انحنا را تعیین کنید که یک مسیر پایدار را فراهم می کند.
