تستر تست اشتعال پذیر افقی ایمنی برای سیم های برق، کابل ها و کابل های انعطاف پذیر

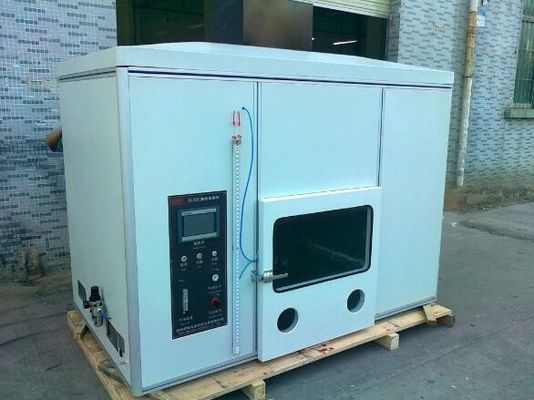

ایمنی محفظه تست اشتعال افقی برای سیم های برق، کابل ها و کابل های انعطاف پذیر

کاربرد

برای بررسی تست شعله زنی تک کابل برای FT1، FT2/FH/شعله افقی، FV-2/VW-1، FV-1/شعله عمودی و تست قوس استاندارد اعمال کنید.

استانداردها

طبق بند 1060 (آزمایش سوزاندن عمودی و FT1)، 1061 (تست سوزاندن کابل ها)، 1080 (تست سوزاندن VW-1)، 1090 (تست سوختن افقی نمونه کابل برق، آیتم اختیاری)، 1100 (نمونه افقی / تست سوزاندن FT2 )از UL1581-2008، 6.8 (تست استاندارد قوس الکتریکی)، بند 9.1-9.5 از UL2556-2007، بند 4.26 از JIS C3005-2000.

پارامترهای اصلی

1. محفظه تست: L2200*D1300*H1650mm، ظرفیت> 4.0 متر مکعب، ظرفیت بالای شعله بیش از 2.0 متر مکعب است، پنجره های شیشه ای روی صورت، یک جفت دستکش لاستیکی عملیاتی و سیستم اگزوز دود در بالای محفظه وجود دارد. ;

مشعل 2.Bunsen: که طبق استاندارد ASTM D5025-2005، قطر داخلی لوله مشعل 9.5 میلی متر طول 100 میلی متر است، قطر دهانه گاز 0.9 میلی متر با ضخامت 1.6 میلی متر است.کدام گاز سوخته متان با حداقل خلوص 98 درصد است، ارتفاع شعله داخلی 2±40 میلی‌متر، ارتفاع شعله بیرونی 10±125 میلی‌متر، نرخ اسمی 500 وات با خط‌کش شعله است که می‌تواند ارتفاع شعله را در هر زمان بررسی کند که آیا نیاز را برآورده می‌کند یا خیر. .

3. سیستم اندازه گیری دما: طبق استاندارد ASTM D5207-2003، شامل قطعات مس اندازه گیری دما 10 گرم، حرارتی فولاد ضد زنگ نوع K که قطر آن 0.5 میلی متر است، کرونومتر و دماسنج است.

4. پایه های نمونه: پایه های افقی و عمودی هر دو مستقل، که توسط فولاد ضد زنگ ساخته شده اند.پایه عمودی می تواند تست سوزاندن عمودی و تست FT1، تست شعله ور شدن کابل ها، تست شعله ور شدن VW-1 و تست شعله ور شدن نمونه افقی/FT2 را انجام دهد.پایه افقی فقط برای آزمایش شعله ور شدن نمونه افقی کابل برق.

5. گاز: متان با حداقل خلوص 98 درصد، یا گاز طبیعی با محتوی حرارت 37.1MJ/m3 یا 8.9 کیلو کالری بر متر مکعب.قطر پنبه 150 تا 200 میلی‌متر و ضخامت آن 6 میلی‌متر است، که برای پوشش ناحیه‌ای از سطح آزمایش W 305 میلی‌متر با D355 میلی‌متر با محور عمودی نمونه، پنبه با نواری از کاغذ کرافت 60 پوندی یا 98 گرم بر مترمربع تقویت‌نشده به پهنای آن است. 10 میلی متر است و طول آن روی نمونه می چسبد، سپس بیش از 20 میلی متر از نمونه به سمت عقب محفظه بدون پیش نویس رها کنید.

6. سیستم شار: که شامل شیر رفع فشار، دبی سنج با محدوده شار 1000 میلی لیتر در دقیقه، گیج فشار با محدوده فشار 200 کیلو پاسکال، روغن سبز با چگالی 1000 کیلوگرم بر متر مکعب، و فشارسنج شکل U با محدوده 36".

7. سیستم زمان بندی: که شامل تایمر شعله ور، تایمر توقف سوز و تایمر گسترش آتش و غیره در مجموع 3 دستگاه تایمر است.

8. شمارنده شعله ور: زمان های آزمایش را به دقت ثبت کنید
