محل منبع: | چین |
نام تجاری: | SKYLINE |
گواهی: | CE, calibration certificate |
شماره مدل: | SL-E131 |
مقدار حداقل تعداد سفارش: | واحد 1 |
---|---|
قیمت: | Negoitable |
جزئیات بسته بندی: | مورد تخته سه لا |
زمان تحویل: | 15 روز کاری |
شرایط پرداخت: | MoneyGram وسترن یونیون, T/T |
قابلیت ارائه: | 10 عدد / ماه |
خط افق: | تستر قطره ای | ارتفاع مخزن قطره ای: | 200mm ~ 2000mm |
---|---|---|---|
مواد: | فولاد ضد زنگ 3042 b | فاصله سوراخ قطره ای: | 20 * 20 میلی متر. |
مخزن قطره ای: | 1000 × 1000 × 50 میلی متر | منطقه چکه: | 0.64 متر مربع; |
برجسته: | تجهیزات تست زیست محیطی,دستگاه تست زیست محیطی |

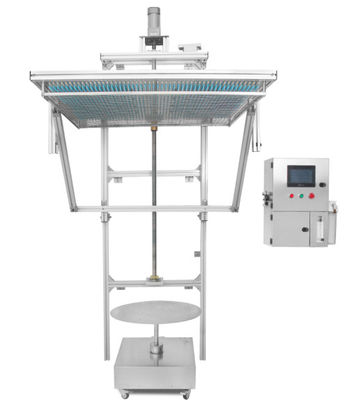

وظیفه اصلی این تجهیزات تست عملکرد فیزیکی و سایر عملکردهای مرتبط محصولات تحت شرایط آب و هوای شبیه سازی شده چکه ای برای محصولاتی مانند محصولات الکتریکی و الکترونیکی، لامپ ها، کابینت های الکتریکی، قطعات الکتریکی، خودروها، موتورسیکلت ها و اجزا و قطعات آنها می باشد.پس از آزمایش، از طریق آزمایش برای تعیین اینکه آیا عملکرد محصول با الزامات به منظور تسهیل طراحی محصول، بهبود، آزمایش و بازرسی کارخانه مطابقت دارد یا خیر.
IEC60529: 1989 + A1: 1999 + A2: 2013، ISO20653 وسایل نقلیه جاده ای
1. برای تست درجه ضد آب IPX1 و IPX2 قابل اجرا است.
2. ساختار ستون، عملکرد پایدار تجهیزات.قاب اصلی را می توان به طور کلی بسته بندی کرد که برای حمل و نقل راحت است و در زمان نصب در محل صرفه جویی می کند.
3. قاب تجهیزات از آلیاژ آلومینیوم با کیفیت بالا ساخته شده است و میز گردان نمونه از ورق فولادی ضد زنگ SUS304 # برای اطمینان از عدم زنگ زدگی پس از استفاده طولانی ساخته شده است.
4. صفحه قطره باران: طراحی خلاء، ساخته شده از فولاد ضد زنگ ضد زنگ بالا، با دوام.
5. بلند کردن صفحه قطره باران: از بالابر برقی با کیفیت بالا برای کنترل صفحه قطره باران استفاده می شود که می توان آن را به آرامی بلند کرد.
6. موقعیت تماس نازل طراحی مخروطی برنجی است که می تواند به سرعت سوزن را جایگزین کند.یک پوشش محافظ توری از جنس استنلس استیل در زیر سوزن تعبیه شده است تا به طور موثری از تماس تصادفی سر اپراتور تست با سوزن تست جلوگیری کند.
7. جریان قطره ای: فلومتر مجهز به شیر تنظیم است که به صورت دستی و دقیق قابل تنظیم است.
8. پانل قطره باران را می توان به طور خودکار بالا و پایین کرد و هنگامی که 200 میلی متر از بالاترین نقطه جسم آزمایش شده (که توسط سوئیچ فوتوالکتریک تشخیص داده می شود) نازل به طور خودکار متوقف می شود.
9. عملکرد خشک کردن هوای فشرده را دارد.پس از اتمام آزمایش، آب اضافی موجود در جعبه چکه را می توان برای جلوگیری از مسدود شدن سوراخ سوزن به دلیل ریزش طولانی مدت و پوسته پوسته شدن خارج کرد.
10. مرحله نمونه از یک موتور پله استفاده می کند و سرعت چرخش و زاویه استاندارد را می توان با دقت روی صفحه لمسی تنظیم کرد.استاندارد IPX1 به سرعت 1r/min نیاز دارد.این می تواند به طور خودکار الزامات تست زاویه IPX2 را تکمیل کند: چهار موقعیت قطره باران به ترتیب به مدت 2.5 دقیقه.
11. میز گردان مجهز به پریز برق نمونه (AC220,10A) می باشد.زمان روشن و خاموش شدن برق نمونه را می توان از طریق برنامه کنترل کرد: خاموش شدن (0-999 دقیقه) - روشن شدن (0-999 دقیقه) - خاموش شدن (0-999 دقیقه) که برای روشن شدن و روشن شدن قابل اعمال است. خاموش کردن نمونه در طول آزمایش
12. اجزای کنترل اصلی صفحه نمایش لمسی 7 اینچی + PLC پاناسونیک هستند.قطعات الکتریکی از برندهای وارداتی مانند LS و Omron هستند.فرآیند سیم کشی باید الزامات استانداردهای ملی را برآورده کند، طرح برد الکتریکی باید معقول باشد، سیم کشی باید محکم باشد و علائم باید واضح باشد.
13. پایه تجهیزات مجهز به 4 چرخ ترمز باند متحرک برای حرکت و تثبیت راحت است.
پارامترهای ساختاری | |
منطقه چکه | حدود 1000 * 1000 میلی متر |
ابعاد خارجی تجهیزات | L*W*H mm(1230*1340*2420mm) |
دیافراگم قطره ای | 0.4 میلی متر |
فاصله بین سوراخ های قطره ای | 20*20 میلی متر |

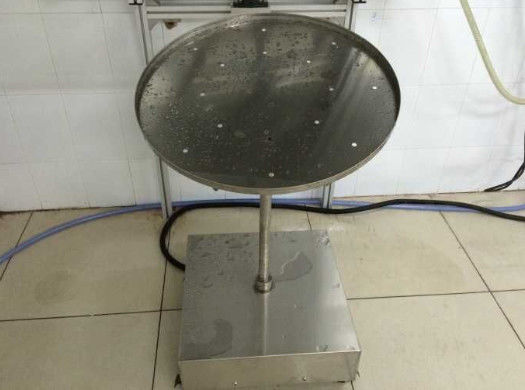

قطر صفحه گردان | 600 میلی متر |
ارتفاع صفحه گردان | 600 میلی متر |
پارامترهای عملکردی | |
سرعت جریان بارندگی | 1-3 میلی متر در دقیقه |
حالت تنظیم جریان | تنظیم دستی |
ارتفاع بالا بردن پانل قطره ای باران | 1000-1800 میلی متر می تواند تنظیم شود |
محدوده بالابر میز دوار | غیر بالابر (نوع ثابت) |
بلبرینگ گردان | 50 کیلوگرم |
شیب صفحه گردان | 0 درجه سانتی گراد 15 درجه (جهت افقی) |
سرعت چرخان | 1 دور در دقیقه (IPX1) |
زمان تست | 0-999 دقیقه |
دستگاه حفاظت ایمنی | حفاظت در برابر نشت، حفاظت از اتصال کوتاه، حفاظت در برابر برخورد |
پارامترهای الکتریکی | |
منبع تغذیه | 220 ولت |
قدرت | 1.0 کیلو وات |
پروفیل های آلومینیومی رک
ریل SU304 # فولاد ضد زنگ
بالابر برقی AC220V
تخته چکه ای خلاء SU304 # فولاد ضد زنگ ساخته شده است
صفحه گردان SU304 # فولاد ضد زنگ ساخته شده است
مواد برنجی نگهدارنده سوزن قطره ای
سوزن قطره ای Φ0.4mmSU304 # فولاد ضد زنگ
کنترلر PLC
صفحه نمایش لمسی 7 اینچی رنگی
موتور پله ای گردان
سوئیچ نشتی 20A, 2P
برق فشار ضعیف /
رله DC24V
منبع تغذیه سوئیچینگ 24 ولت 50 وات
فلومتر پانل شیشه ای LZT-15
فیلتر تصفیه آب 10 اینچی تک مرحله ای
اتصالات لوله PVC + SU304 # فولاد ضد زنگ
سوزن نازل سوزن SU304 # فولاد ضد زنگ
