Skyline Instruments Co.، LTD
ما فقط تست تجهیزات آزمایشگاهی را تولید می کنیم
حراجی:
 |
| محل منبع: | چین |
| نام تجاری: | SKYLINE |
| گواهی: | CE |
| شماره مدل: | SL-BS 6853 |
| مقدار حداقل تعداد سفارش: | واحد 1 |
|---|---|
| قیمت: | negotiated |
| جزئیات بسته بندی: | مورد تخته سه لا |
| زمان تحویل: | 20 روز کاری |
| شرایط پرداخت: | T / T، L / C، Western Union، MoneyGram |
| قابلیت ارائه: | 1 واحد در ماه |
| استانداردها: | IEC61034-1~2 | محفظه احتراق: | 3M x 3M x 3M |
|---|---|---|---|
| قدرت: | 220 ولت، 4 کیلو وات | دمای نسبی: | ≤85% |
| خط افق: | دستگاه تست چگالی دود برای سیم و کابل | ||
| برجسته کردن: | ,,flammability testing labs |
||
طبق GB/T17651.1~2 و IEC61034-1~2، بخش های اول "دستگاه تست" و بخش دوم "مراحل تست و الزامات" برای تعیین چگالی دود کابل ها یا کابل های نوری تحت شرایط خاص.تعیین چگالی دود یکی از جنبه های مهم ارزیابی ویژگی های احتراق کابل یا کابل است که به تخلیه پرسنل و تعیین نزدیکی اطفاء حریق مربوط می شود.این ابزار عمدتاً برای تعیین غلظت دود کابل ها و کابل های نوری در شرایط خاص و بررسی چگالی دود استفاده می شود.در شرایط شعله سوزی یا احتراق بدون شعله، انتقال به عنوان راهی برای مقایسه کابل ها یا کابل های مختلف در شرایط خاص استفاده می شود.
ویژگی
این ابزار به سه جنبه تخصص مکانیکی، نوری و الکترونیکی مربوط می شود.این محصول یکپارچه مکانیکی و الکتریکی است.دارای مزایای ساختار معقول، عملکرد پایدار و عملیات آسان است.رابط عملیاتی WINDOWS XP، سبک LabVIEW و مکانیزم امنیتی عالی.در طول آزمایش نتایج اندازه گیری نمایش زمان واقعی و رسم پویا یک منحنی کامل (از طریق منحنی نرخ نمایش و زمان)، داده ها را می توان به طور دائم ذخیره کرد، خروجی را خواند و چاپ کرد، می تواند به طور مستقیم گزارش را چاپ کند.
نرم‌افزار اندازه‌گیری: داده‌های اصلی دود و چگالی نور، چگالی نوری خاص، نرخ دود کردن، حداکثر میزان دود کردن و میانگین چگالی دود را می‌توان در رابط عملیاتی WINDOWS XP+VB6.0 آزمایش کرد.همچنین دارای رابط عملیاتی کالیبراسیون، ویرایش، آزمایش، تنظیم پارامتر و غیره است.این برنامه از کنترل خودکار کامپیوتری، جمع آوری، ضبط و تسویه نتایج استفاده می کند.
اصل
سیستم اندازه گیری نور برای چگالی دود کابل یا کابل نوری تحت شرایط خاص از منبع نور، فتوسل سیلیکونی، گیرنده منبع نور و سیستم کامپیوتری تشکیل شده است.نور تولید شده توسط منبع نور از آزمایشگاه چگالی دود 3M * 3M * 3M عبور می کند و یک پرتو یکنواخت با قطر 1.5m + 0.1M بر روی دیوار روبروی منبع نور تشکیل می دهد.فتوسل نصب شده در مرکز پرتو، شدت پرتو را از منبع نور تشخیص می دهد.هنگامی که محفظه احتراق به دلیل احتراق کابل ها برای تولید دود زیاد، دود جذب فوتوالکتریک، دستیابی به شدت پرتو فتوسل سیلیکونی توسط سیستم کامپیوتری برای پردازش داده ها ضعیف می شود، می توانیم نسبت به 100٪ اولیه را با خطی محاسبه کنیم. پاسخ عبور نور

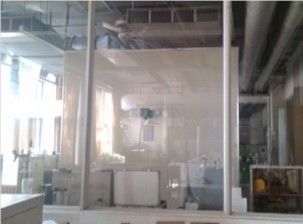

طراحی محفظه احتراق، دو راه برای مشتریان برای انتخاب: اولی از دیوار آجری استفاده می کند، شرکت ما طرح طراحی را ارائه می دهد، مهندسین حرفه ای را برای راهنمایی سایت ساخت و ساز ارسال می کند.دوم با مواد مناسب روی براکت آهنی زاویه و کل محفظه احتراق مکعبی ثابت می شود.
ترکیب تجهیزات
کل ابزار از جعبه تست بسته، سیستم اندازه گیری نورسنج، دیسک الکل، سیستم احتراق، جرقه زن، جعبه تست، براکت کابل، ابزار اندازه گیری دما و نرم افزار تست چگالی دود تشکیل شده است.مدار توسط میکرو کامپیوتر تک تراشه با محتوای فناوری بالا و عملکرد پایدار توسعه یافته است.این ابزار برای تمامی کابل ها مناسب است.به طور گسترده توسط کارخانه های تولیدی صنعت سیم و کابل و واحدهای تحقیقاتی و آزمایشی استفاده می شود.جعبه تست یک مکعب تست با حجم 27 متر مکعب است.
پارامترهای فنی دقیق
| محفظه احتراق | اندازه داخلی: 3M x 3M x 3M مجموعا 27 متر مکعب.قابل استفاده به عنوان سازه دیوار آجری و همچنین سازه فولادی توسط مشتری. |
| تجهیزات محدوده فلش |
پاسخ: لامپ هالوژن کوارتز وارداتی منبع نور: توان اسمی 100 وات، ولتاژ اسمی: 12 ولت، مقدار بازگشت اسمی: 2000 - 3000Lm ب: پذیرنده: برای فتوسل سیلیکونی، عبور 0% بدون نور و میزان عبور نور 100% بدون انسداد است. |
| منبع آتش استاندارد |
پاسخ: منبع آتش 1.0 لیتر الکل است ب: سینی الکل: فولاد ضد زنگ، پایین 210 x 110 میلی متر |
| مخلوطی از دود | دود به طور مساوی در محفظه احتراق با استفاده از یک فن رومیزی پخش می شود. |
| تست خالی | سوزاندن لامپ الکل باعث می شود دمای محفظه احتراق به 25±5 درجه سانتیگراد برسد. |
| دستگاه اندازه گیری دما | ارتفاع سطح داخلی 1.5 متر از سطح زمین و سنسور دما در محلی که دیوار 0.5 متر است نصب شده است. |
| شامل نرم افزار اندازه گیری شامل انتقال، منحنی های خروجی و گزارش ها می باشد | |
| یک کامپیوتر (چاپگر برای خودتان تهیه کنید) | |
| قدرت | 220 ولت، 4 کیلو وات.(باید قدرت کل دستگاه را نشان دهد) |
| تراکم دود | 0 - 924 تعویض اتوماتیک شش دنده |
| محدوده اندازه گیری | 0.0001-100٪ |
| دقت اندازه گیری | ± 3٪ |
| ولتاژ کاری | 200-240 ولت 50 هرتز |
| دمای محیط | دمای اتاق - 40 درجه سانتیگراد |
| دمای نسبی | ≤85% |
| محیط کار | لازم است از نور مستقیم و عدم جریان هوای اجباری در حین کار دستگاه اجتناب شود. |
سایر پارامترها و مقدمه
الف. درب ورودی مجهز به پنجره ها و دیدهای غیر شفاف است که می تواند فعالیت های بازرسی را مسدود کند.
ب- قسمت پایین جعبه مربع مجهز به دستگاه جرقه زنی اتوماتیک است و قسمت بالایی با دستگاه تنظیم فشار داخلی جعبه نصب می شود.
c. منبع نور: لامپ رشته ای برای 12 ولت، طول موج نور از 400 تا 750 نانومتر.
d.Acceptor: برای فتوسل سیلیکونی، گذر 0٪ بدون نور عبور می کند و نرخ عبور 100٪ نور بدون انسداد است.
ه.سیستم احتراق: متشکل از شیر تنظیم فشار، فیلتر، فلومتر شیر تنظیم و مشعل.
f.Burner: از یک جرقه زن و یک دیسک الکلی ساخته شده و در مرکز نمونه قرار می گیرد.
پیکربندی اصلی
| رومیزی (شامل صفحه نمایش) | 1 ست |
| قالب مات | 1 |
| لامپ یدکی | 2 |
| دستورالعمل ها | 1 |
| گواهی | 1 |
| لنز کالیبره شده | 2 |
| چاپگرها | 1 |
| نرم افزار تحلیل | 1 |
| دریچه فعالیت | 1 |
