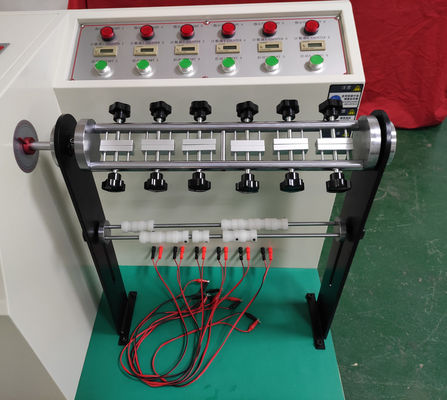

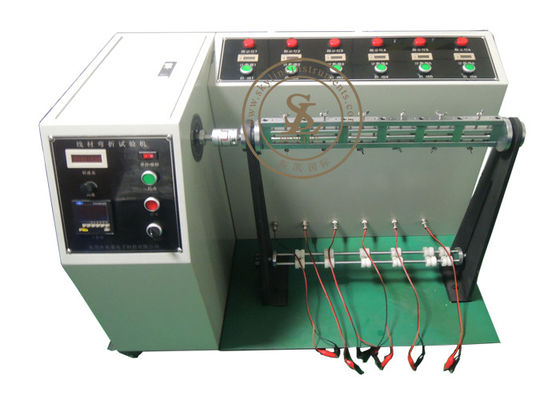

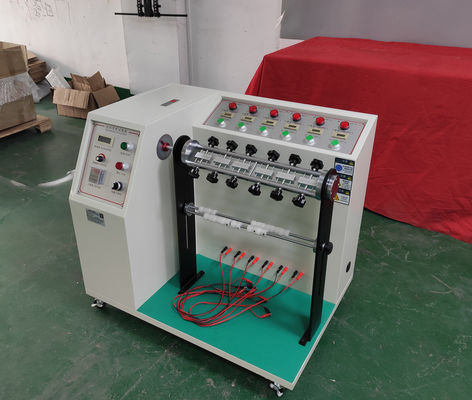

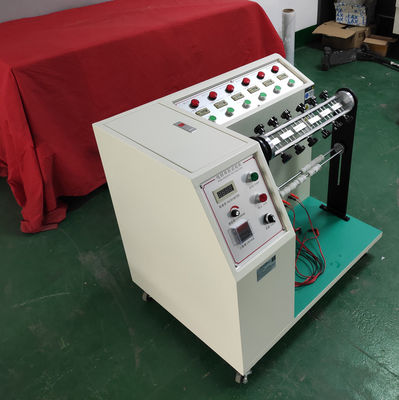

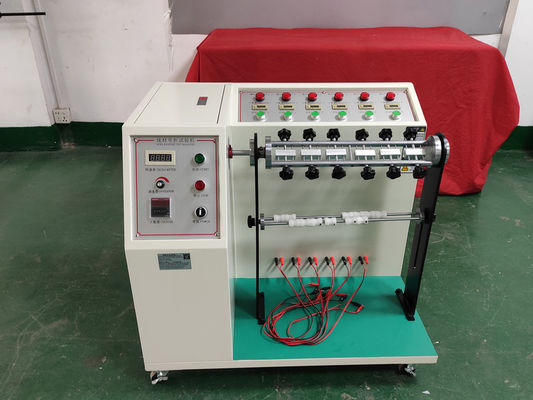

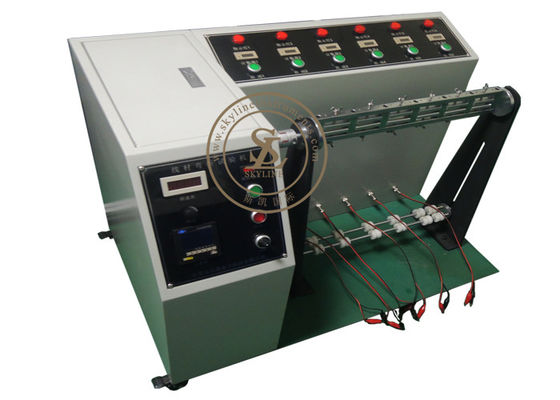

UL 87 آزمایشگاه تست تجهیزات دستگاه تست سیم خم، زاویه خمش 10 - 180 درجه قابل تنظیم است

SL-T110 زاویه خم 10-180 درجه دستگاه تست خم سیم قابل تنظیم UL 87

استفاده

سیم سرب پلاگین تست و مقاومت خمشی سیم، می تواند به طور خودکار شمارش شود، مقاومت هادی سیم را نشان می دهد، خط شکسته خمش مواد آزمایشی را نشان می دهد و می تواند به طور خودکار عملیات را متوقف کند.

مشخصات

این دستگاه توسط موتور دور الکتریکی حرکت می کند که به آرامی کار می کند و صدای کمی دارد.

اجزای کلیدی عملکرد واردات قابل اعتماد هستند، شماره گیری های مختلفی اعمال می شود، به طوری که تست شما دقیق و پربار است.

پارامترهای فنی

دستورالعمل عملیات

1، تنظیم زاویه خم: درب دستگاه تست را باز کنید، چرخ محرک موتور و پیچ اتصال را باز کنید، شکاف اسلاید را در موقعیت لغزنده حرکت دهید، به طوری که نشانگر روی مکانیسم چرخش زاویه مورد نیاز را آزمایش کند و سپس سفت کردن پیچ چرخ محرک و شاتون.

2، قطعات تست از اتصال کوتاه دو سیم (مانند خط چند هسته ای نیز در اتصال کوتاه توالی استفاده می شود، تشکیل یک مسیر)، و سپس بر روی فیکسچر تست گیره آزمایش می شود.

3، قطعه آزمایش از طریق اهرم حد، و در صورت نیاز برای آویزان کردن وزن وزن‌های مربوطه، دو هسته نمونه با گیره تمساح روی ستون اتصال ایستگاه کاری مربوطه، مهره بست اهرم حد شل شده، ارتفاع اهرم بالا و پایین تنظیم می شود تا نیاز تست را برآورده کند، و مهره سفت کننده سفت شده و موقعیت حد ثابت می شود.

4، تعداد تنظیمات را آزمایش کنید: شمارنده کل دکمه Qing 0 را پایین نگه دارید، دکمه های مربوطه را به بالا فشار دهید، تغییرات پیمایش دیجیتال صفحه LCD را مشاهده خواهید کرد، زمان های تست مورد نیاز را تنظیم کنید و سپس درب بسته شد.

5، دکمه 0 شمارنده هر ایستگاه تست را فشار دهید تا دوباره صفر شود.

6، سوئیچ قدرت را روشن کنید، و سپس نمونه از سوئیچ شروع گروه برای شروع، سوئیچ توقف تک به کل توقف است.دکمه "شروع" را در کنترل پنل فشار دهید تا به آرامی سرعت مورد نیاز برای تست اشاره گاورنر را تنظیم کنید.آزمایش خمش آغاز می شود.زمانی که تست به تعداد دفعات از پیش تعیین شده برسد، تست به طور خودکار متوقف می شود

7، پانل دستگاه دارای یک سوئیچ توقف / توقف است، هنگامی که سوئیچ در حالت توقف تک است، فرآیند هر مجموعه ای از قطع را آزمایش می کند، دستگاه برای متوقف کردن کار، می توانید نمونه را پس از دکمه شروع برای ادامه آزمایش بردارید.هنگامی که سوئیچ در حالت توقف کامل است، برای توقف کار به 6 گروه از همه قطع شده نیاز دارید.
