تجهیزات تست مبلمان BIFMA X5.1-2017 - دستگاه تست چرخان صندلی

دستگاه تست چرخدار صندلی

درخواست

این آزمایش برای تمام انواع صندلی ها با صندلی چرخشی اعمال می شود.

هدف از آزمایش: این دستگاه برای ارزیابی توانایی یک صندلی در مقاومت در برابر فشارها و فرسایش ناشی از چرخش مکرر طراحی شده است.

پارامتر فنی

a) استفاده از پلتفرم

-مي تونه جهت ساعت و جهت مخالف ساعت رو تنظیم کنه

- محدوده چرخش: 0-360°

-حداقل قطر: 100mm

- با استفاده از سیلندر پنوماتیک دو نفره

- سرعت چرخش تنظیم شده 5 تا 15 چرخه در دقیقه

ب) پنل کنتر:

- منبع برق: تک فاز AC 220V.1KW

-دکمه روشن کردن / خاموش کردن

-6 رقم شمارنده الکترونیکی پیش تعیین (EPC)

• EPC هر ضربه از سیلندر را تا شش رقم ثبت خواهد کرد
• متوقف خواهد شد آزمایش عملیات به ضربه پیش تنظیم شده
• EPC تعداد ضربه های حاصل شده در طول آزمایش را نشان می دهد.
• EPC همچنین قادر به ذخیره تعداد چرخه زمانی که قطع برق رخ می دهد و قادر به نمایش خواندن واقعی و شمارش ادامه می دهد زمانی که عملیات دوباره آغاز می شود.
• سیگنال باید تا زمان تنظیم مجدد شمارنده نگه داشته شود.

c) Stopper- برای جلوگیری از لغزش پایه صندلی.

توجه:یک چرخش 360 درجه به عنوان یک چرخه محسوب می شود.

i. آزمایش چرخه ای چرخش (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, بند 8)

II. آزمایش چرخه ای چرخدار (ANSI/BIFMA X5.9-2020، بند 19)

III.آزمایش سوئیول و دوام پایه چرخ و صندلی (BS EN 1728:2012بند های 7.11 و 7.13

مشخصات
بر اساس استاندارد آزمون: BIFMA X5.1-2002، آزمون شماره 9
1کاربرد: این آزمایش برای تمام انواع صندلی های دارای صندلی چرخش پذیر اعمال می شود.

هدف از آزمایش: این دستگاه برای ارزیابی توانایی صندلی در مقاومت در برابر فشارها و فرسایش ناشی از چرخش مکرر طراحی شده است.

مکانیسم ماشین

استانداردها
DIN 4551، EN 1335، NEN 1812، BIFMA X5.1، BSI/BS 5459، EN 581-2

مرجع دکتر: BIFMA X5.1-2017 چرخ دار تست

مرحله آزمون صندلی

• صندلی باید بر روی یک سکو نگه داشته شود. صندلی یا سکو باید از چرخش باز داشته شود.
• اگر صندلی قابل تنظیم باشد، آن را به حداکثر موقعیت صندلی تنظیم کنید.
• بار 122 کیلوگرم (270 پوند) باید بر روی صندلی قرار گیرد به گونه ای که مرکز ثقل بار 51 تا 64 میلی متر (2 تا 2.5 اینچ) جلوتر از خط مرکزی محور چرخش باشد، همانطور که در تصویر 1 نشان داده شده است.
• دستگاه دوچرخه سواری باید برای چرخش کوچکترین از موارد زیر تنظیم شود: محدوده چرخش موجود یا 360 درجه ± 10 درجه. اگر محدوده چرخش موجود کمتر از 360 درجه باشد،چرخش دستگاه آزمایش باید به گونه ای تنظیم شود که مکانیسم چرخش با توقف ها تماس داشته باشد اما آن را نادیده بگیرد.چرخش می تواند دو جهت یا یک جهت باشد.
• برای صندلی هایی که 360 درجه می چرخند، یک چرخه یک چرخش کامل است. برای صندلی هایی که کمتر از 360 درجه می چرخند، یک چرخه از یک توقف به توقف دیگر می چرخد.
• صندلی یا پلتفرم باید برای 60،000 چرخه با سرعت بین 5 تا 15 چرخش در دقیقه چرخش کند.
• اگر ارتفاع صندلی قابل تنظیم باشد، ارتفاع را به پایین ترین موقعیت خود تنظیم کنید.
• برای تمام صندلی ها، تست را برای 60،000 چرخه اضافی به مجموع 120،000 چرخه ادامه دهید.

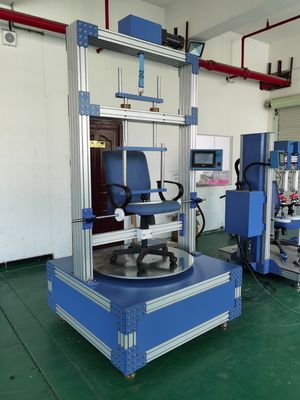

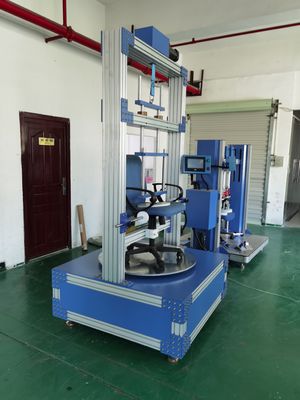

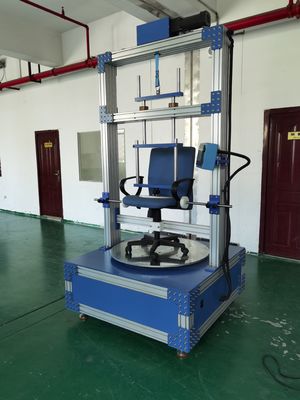

تصویر تست:
