جزئیات محصول:
پرداخت:
|
خط افق: | ماشین تست دوام مقاوم در برابر عقب | بارگیری وزن: | 100 لیبل یا 225 پوند |
---|---|---|---|
استاندارد: | DIN 4551، EN 1335، NEN 1812 و BIFMA 5.1. | نام تجاری: | خط افق |
سرعت: | 16 و 20 بار در دقیقه یا مشخص شده است | گارانتی: | 18 ماه |
برجسته: | دستگاه تست مبلمان,دستگاه تست صندلی |
BIFMA 5.1 تجهیزات تست مبلمان تجهیزات عقب ماشین دوزبانه ماشین
این دستگاه برای ارزیابی توانایی صندلی ها برای مقاومت در برابر تنش های خستگی و سایش ناشی از نیروی عقب در پشت صندلی است.
پارامترهای فنی
آزمون i.seat و بازگشت استاتیک / دوام
دوم آزمون آزمون استاتیک لبه جلو
iii.armrest آزمون استاتیک بالا و پایین،
تست استاتیک سمت چپ iv.arm
v.legs آزمون جلو و عقب static
آزمون ضربه پنجم
آزمون تاثیر vii.seat

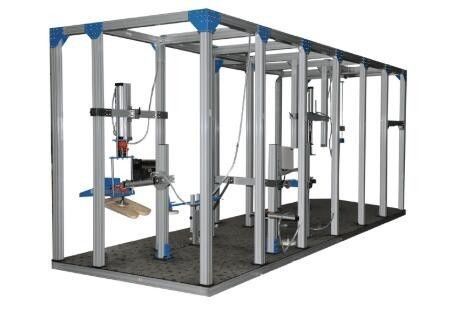

1. Ukuran frame mesin: (2700 × 1990 × 2300) mm، آلومینیوم اکسترود شده
2. Bekalankuasa: تک فاز، AC220V
3. Mempunyai6stesenujianiaitu:
I. صندلی و عقب استاتیک / دوام و لبه جلو صندلی تستر استاتیک
a سیلندر پنوماتیک با ظرفیت بار ظرفیت 1000N (افقی) و 2000N (عمودی)
ب 1 سیلندر افقی و 1 سیلندر عمودی
ج مکانیسم - یک بار عمودی مشخص شده برای اولین بار به صندلی اعمال می شود و زمانی که بار افقی اعمال می شود بار نگهداری می شود. نیرو باید برای ± 10 ± 2 ثانیه یا ± 1 ثانیه (adjuastable) حفظ شود. این در چرخه شکل می گیرد.
د جهت بار قابل تنظیم (90 درجه به عقب صندلی)
e ارتفاع قابل تنظیم
f پد بارگیری - به سیلندر متصل می شود و می تواند آزادانه حرکت کند
- پد بارگیری صندلی - متصل به سیلندر عمودی (پیوست پیوند)
- پشت پد بارگیری - به سیلندر افقی (پیوست)
g الکترونی از پیش تعیین شده شمارنده (EPC) - شمارنده 6 رقمی برای سیلندر تا 200000 دوران است
ساعت هوا فشرده: ± 6 کیلوگرم / متر مربع
من. PLC برنامه نویسی و کد امنیتی در دسترس است
ج تک فاز AC 220V
ک سرعت: قابل تنظیم (10-20 چرخه / دقیقه)
دوم تست استاتیک رو به بالا و پایین
a متشکل از 2 سیلندر. هر دو سیلندر را می توان به:
- موقعیت عمودی با فاصله افقی قابل تنظیم (تا 1 متر) - برای اعمال نیروی عمودی پایین (تا 900 N) بر روی پایه بازو و بلند کردن صندلی از پلت فرم.
ب ارتفاع قابل تنظیم تا 1 متر است.
ج پد بارگیری متصل به سیلندر: قابل جابجایی، قطر 100 میلیمتر، ضخامت 50 میلی متر، لبه گرد و شعاع 12 میلیمتر و سطح مسطح.
د حالت عمل 3:
- حالت 1: فقط 1 سیلندر را فعال کنید (برای صندلی با یک دست دو طرفه)
- حالت 2: تنها سیلندر دوم (برای صندلی با یک دست ورق یک طرفه)
- حالت 3: هر دو سیلندر به طور همزمان عمل می کنند
e ضرورت چرخه: 10 بار
f نیرو باید برای 10 ± 2 ثانیه حفظ شود.
III تست باربری دستی در سمت چپ
a شامل سیلندر افقی دارای پد 2 بارگیری (قطر 100 میلی متر) در جهت مخالف ثابت شده است (پیوند).
ب استوانه بر روی پست عمودی و ارتفاع قابل تنظیم (500-1000mm)
ج مونتاژ پد سیلندر و بارگیری می تواند بین 2 بازوی بازو (min.istance 400mm) باشد تا نیروی بالایی (حداکثر 900N) بتواند به طور همزمان از طریق پد بارگیری به بازو برود.
g چرخه مورد نیاز: 10 بار
ساعت نیرو باید برای 10 ± 2 ثانیه حفظ شود.
IV پله جلو / تستر استاتیک سمت چپ
a متشکل از 1 سیلندر است که می تواند به موقعیت افقی و عمودی تنظیم شود.
ب بار سلول: ظرفیت 1000N
ج ارتفاع قابل تنظیم تا 1 متر است
د پد بارگیری متصل به سیلندر: قطر 100 میلیمتر، ضخامت 50 میلی متر، لبه گرد و شعاع 12 میلیمتر و سطح مسطح.
e اعمال نیرو: 10 بار، نگه داشتن برای ± 10 ثانیه.
V. تستر اثر باز / بازو
a چکش ضربه
- آویزان کردن و چرخاندن چکش آونگ برای سقوط آزاد
- ارتفاع قابل تنظیم (300-1000mm)
- ساخت وظیفه اتصال
ب مقیاس اندازه گیری ارتفاع
- طبقه ایستاده و تلفن همراه
- محدوده: 1.5 متر
ج تشک لاستیکی
- اندازه: 1.5 × 1.5 × 0.002m
- سختی: (85 ± 10) IRHD مطابق با ISO 7619-2: 2010، آزمایش شده توسط آزمایشگاه معتبر
VI تستر اثر صندلی
a سیلندر پنوماتیک
- نگه داشتن، آزاد کردن و بالا بردن ضربه گیر
- ارتفاع: ارتفاع قابل تنظیم تا 2 متر از کف
- متصل به ضربه گیر و اجازه می دهد که ضربه گیر آزاد به سقوط در سطح آزمون در ارتفاع تا 300 میلی متر (قابل تنظیم)
ب ضربه گیر - ضمیمه مراجعه کنید
من. آزمون صندلی و عقب استاتیک / دوام (BS EN 1728: 2012، clause 6.4 و 6.17)
دوم آزمون استاتیک لبه جلو صندلی (BS EN 1728: 2012، clause 6.5)
iii. آزمايش استاتيكي بالا و پايين (BS EN 1728: 2012، clauses 6.11 & 6.13)
آزمون ايستا در امتداد آرام (BS EN 1728: 2012، clause 6.10)
v.Legs آزمایش جلو / باند ثابت (BS EN 1728: 2012، clause 6.15 & 6.16)
تست ضربه تأثیر (BS EN 1728: 2012، clause 6.2)
vii. آزمون ضربه بر سطح (BS EN 1728: 2012، clause 6.24)
a ضخامت 12 میلی متر ضخامت
ب تستر دستی دستی دستی - برای چند صندلی
- سیلندر اضافی متصل با پد بارگیری 100 میلیمتر قطر و 1 پد بارگیری جدا شده 100 میلیمتر
- هر دو لودر بارگیری باید بر روی میله فولادی (طول 2 متر) در جهت مخالف ثابت شود.
- فاصله بین 2 پد بارگیری در امتداد میله قابل تنظیم است.
- استفاده از نیرویی که در دست نگه داشته شود نباید توسط میله مانع شود.
ج Mempunyai پورت I / O PADA کنترل پنل bagikemudahanintegrasisistem.
د کد برنامه کدگذاری کد PLC برنامه دیجیکالکان کد امنیتی
مشخصات
ارتفاع پشت صندلی | 500-1200 میلیمتر |
سرعت تست | 16 و 20 بار در دقیقه یا مشخص شده است |
وزن بارگذاری شده | 100 لیبل یا 225 پوند |
پیشخوان | ال سی دی، 0-999، 999 |
نیروی فشار هوا | 0-150 لیبی |
اندازه دستگاه | 136 * 66 * 140cm |
سکته مغزی | 0-18 اینچ |
وزن | 549 کیلوگرم |
زاویه نیرو | 0-90 درجه |
قدرت | 1 #، AC220V، 3A |
