BS6387 کابل تست تجهیزات آتش مورد نیاز برای حفظ یکپارچگی مدار در شرایط آتش

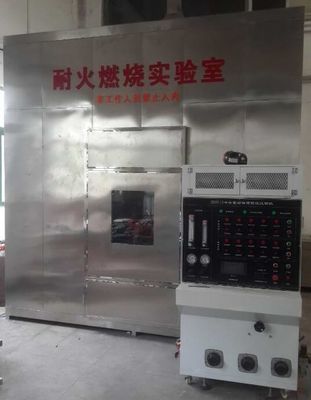

دستگاه تست BS6387 برای کابل مورد نیاز برای حفظ یکپارچگی مدار در شرایط آتش سوزی

خلاصه

این دستگاه تست برای مقاومت در برابر آتش کابل ها مورد نیاز است
برای حفظ یکپارچگی مدار در شرایط آتش سوزی.این قابل اجرا برای کابل های
ولتاژ نامی بیش از 600/1000 ولت و قطر کلی کمتر از یا
برابر با 20 میلی متر

مطابق با استاندارد BS6387 است

آزمایش ارائه شده در این استاندارد بریتانیایی برای کابل هایی که دو یا چند کابل دارند قابل اجرا است
هادی های عایق، چه کابل ها دارای فلزات دیگر باشند یا نه
عناصری مانند زره، صفحه نمایش یا هادی محافظ مدار.تست هم هست
قابل اجرا برای کابل هایی که یک هادی عایق دارند مشروط بر اینکه کابل
حداقل یک عنصر فلزی دیگر را در خود جای داده است.آزمون قابل اجرا نیست
کابل هایی که یک هادی عایق دارند اما عنصر فلزی دیگری ندارند

ترکیب تجهیزات

1. مقاومت در برابر آتش به تنهایی تست

میز تست مقاومت در برابر آتش شامل بخش زیر است: سیستم پشتیبانی کابل، دستگاه تشخیص مداوم، منبع حرارت.

سیستم پشتیبانی کابل: کابل روکش های کابل را به صورت جانبی از طریق گیره ها می بندد.قسمت میانی کابل توسط دو حلقه فلزی (فاصله 300 میلی متر) ثابت می شود و حلقه فلزی به سایر قسمت های فلزی دستگاه متصل می شود.دستگاه پشتیبانی کابل در شکل 1 نشان داده شده است. برای کابل های بدون قطر زره کمتر از 10 میلی متر، یا کابل های دیگری که در طول آزمایش جابجایی قابل توجهی دارند، 3 حلقه فلزی وجود دارد که هر حلقه در حلقه فلزی اصلی حدود 150 میلی متر ثابت شده است.

2. دستگاه تشخیص پیوسته: اجازه دهید جریان از تمام هسته های کابل، یک ترانسفورماتور سه فاز متصل به ستاره یا سه ترانسفورماتور تک فاز (یا یک ترانسفورماتور تک فاز اگر آزمایش یک کابل تک هسته ای باشد) عبور کند. و به اندازه کافی توانایی حفظ حداکثر جریان نشتی مجاز 3A در ولتاژ تست وجود دارد.یک لامپ را به هر سیم هسته در انتهای دیگر کابل وصل کنید و جریان تقریباً 0.25 آمپر را در ولتاژ نامی کابل اعمال کنید.

3-منبع حرارت:
1. گرما یک مشعل گاز لوله ای به طول 610 میلی متر است که می تواند به زور متان و شعله فشرده را تامین کند.
2. اندازه گیری دما: یک دماسنج با قطر 2 میلی متر در نزدیکی ورودی هوا، به موازات مشعل بالای 75 میلی متر قرار می گیرد.
3. تست دما و زمان شعله: (به درجه احتراق BS6387 مراجعه کنید)
A 650. C ± 40 ° C - 3 ساعت
B 750. C ± 40 ° C - 3 ساعت
C 950. C ± 40 ° C - 3 ساعت
S 950. C ± 40 ° C -20 دقیقه

4. نمونه کابل: نمونه بخشی از محصول نهایی است که کمتر از 1200 میلی متر نیست و 100 میلی متر از غلاف و لایه پوششی در دو انتها برداشته می شود.سیم های انتهای کابل باید مطابق با اتصالات برق باشند.
5. ولتاژ تست: 200 ~ 1000 ولت قابل تنظیم

انواع مختلف چیستتست آتش سوزی?
تست آتش سوزی - مانند واکنش و مقاومت در برابر آتش مواد و سازه ها، و آزمایش عملکرد اجزا و سیستم های اطفاء حریق (مانند خاموش کننده ها و آبپاش ها)، سیستم های تشخیص و هشدار و کابل ها، و سیستم های تهویه دود و گرما.
