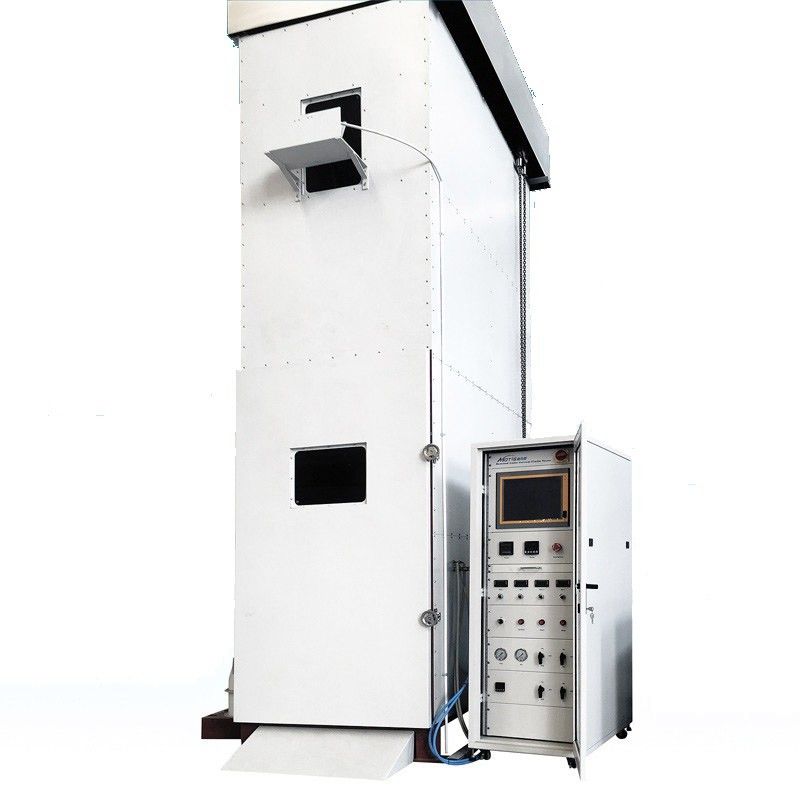

EN 50399 2022 دستگاه آزمایش انتشار گرما برای سیم و کابل

EN 50399 2022 دستگاه آزمایش انتشار گرما برای سیم و کابل

نام تجاری:	SKYLINE
شماره مدل:	SL-FL67
موق:	واحد 1
قیمت:	negotiated
شرایط پرداخت:	T / T ، L / C ، Western Union ، MoneyGram
توانایی عرضه:	1 واحد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

اسکای لاین:

دستگاه آزمایش انتشار گرما سیم و کابل

استانداردها:

DIN EN 50399：2022,EN 50399

برقی:

110 ولت AC 60 هرتز / 230 ولت AC 50 هرتز، 5 آمپر

دمای محیط:

عملکرد 10 درجه سانتی گراد تا 35 درجه سانتی گراد

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

1 واحد در ماه

برجسته کردن:

دستگاه تست اشتعال پذیری

آزمایشگاههای تست اشتعال پذیری

توضیح محصول

دستگاه تست انتشار حرارت سیم و کابل DIN EN 50399:2022 با پروب سرعت دو طرفه فولاد ضد زنگ

معرفی محصول

استاندارد EN 50399 تجهیزات و روش‌های آزمون برای ارزیابی گسترش عمودی شعله، انتشار حرارت و تولید دود سیم‌ها یا کابل‌های دسته‌ای نصب شده به صورت عمودی، الکتریکی یا نوری، تحت شرایط تعریف شده را مشخص می‌کند. استاندارد EN 50399 جزئیات تجهیزات و چیدمان و کالیبراسیون ابزار دقیق نصب شده برای اندازه‌گیری انتشار حرارت و تولید دود در طول آزمون آتش را شرح می‌دهد. رویه‌های آزمون مورد استفاده برای آزمون تأیید نوع برای طبقه‌بندی کابل‌ها در کلاس‌های اروپایی B1ca، B2ca، Cca و Dca ارائه شده است.

پارامترهای فنی

1. ابعاد محفظه تست 1000±100 (عرض) × 2000±100 (عمق) × 4000±100 (ارتفاع) میلی‌متر است. سطح زیرین محفظه تست بالاتر از زمین قرار دارد و سمت عقب آن با مواد عایق برای عایق‌بندی حرارتی تکمیل شده است.
2. در قسمت پایین محفظه تست، سوراخی به ابعاد 800±20 (عرض) × 400±10 (عمق) در فاصله 150±10 میلی‌متری از سمت جلوی محفظه برای تأمین هوا وجود دارد.
3. در گوشه عقب قسمت بالای محفظه تست، سوراخ خروجی به ابعاد 300±30 (عرض) × 1000±100 (عمق) برای خروج دود در طول آزمون وجود دارد.
4. یک تله شعله در سمت جلوی مشعل دستگاه تست گسترش عمودی شعله نصب شده است تا از شعله‌گیری برگشتی پروپان جلوگیری کرده و حداکثر ایمنی را تضمین کند.
5. برخلاف تجهیزات استاندارد IEC60332-3، دستگاه تست گسترش عمودی شعله تمام شرایط کنترل و آزمون را با کامپیوتر ثبت می‌کند تا کاربرپسندی را افزایش دهد.
6. در صورت توقف آزمون احتراق بیش از حد به دلیل دستگاه پاشش آب نصب شده برای خاموش کردن.
7. برنامه بر اساس الزامات استاندارد و 70,000 بی‌تی‌یو بر ساعت قابل برنامه‌ریزی است.
8. ابعاد نردبان فولاد ضد زنگ عریض: 500 (عرض) × 3500 (ارتفاع) میلی‌متر.
9. ابعاد نردبان فولاد ضد زنگ استاندارد: 800 (عرض) × 3500 (ارتفاع).
10. دو مجموعه مشعل پروپان استاندارد و مخلوط‌کن‌های ونتوری.
11. امکان برنامه‌ریزی برای انتخاب آزمون بر اساس دسته استاندارد.
12. سیستم اگزوز شامل هود جمع‌آوری دود، کانال اگزوز، سیستم ورودی هوا، فن سانتریفیوژ و مبدل فرکانس است.
13. بخش کانال تمام پروب‌های نمونه‌برداری گاز، پروب‌های دما و جریان جرمی را در خود جای داده و دارای پورت‌هایی برای سیستم اندازه‌گیری دود است.
14. آنالایزر اکسیژن پارامغناطیس، با استفاده از روش تغییر پارامغناطیس برای اندازه‌گیری غلظت اکسیژن در گاز. محدوده غلظت 0-25%.
15. آنالایزر دی‌اکسید کربن (مادون قرمز) برای استفاده در اندازه‌گیری انتشار حرارت. محدوده غلظت 0-10%.
16. فیلتر دوده، تله سرد، ستون خشک‌کن، پمپ و رگولاتورهای ضایعات برای تهویه گازهای نمونه قبل از تجزیه و تحلیل.
17. سیستم و نرم‌افزار جمع‌آوری داده.

ویژگی‌ها و کاربرد

1. واحد کابینت استاندارد 19 اینچی، شامل آنالایزر گاز O2 پارامغناطیس و CO2 مادون قرمز غیر پراکنده؛
2. برد جمع‌آوری داده Advantech تایوان 1 مجموعه، قادر به جمع‌آوری داده‌های دما، اختلاف فشار گاز و آنالایزر گاز و غیره؛
3. پروب سرعت دو طرفه فولاد ضد زنگ، با مجموعه‌ای از دستگاه‌های تشخیص فشار باد مانند سنسور اختلاف فشار میکرو؛
4. ترموکوپل نوع K اُمگا آمریکا 3، تشخیص دمای گاز دودکش 1 مجموعه؛
5. مجهز به مجموعه‌ای از دستگاه پروب جمع‌آوری گاز، متصل با لوله PTFE، قادر به جمع‌آوری گاز خورنده؛
6. تله سرد رطوبت‌گیر، جریان پایدار گاز و رگولاتور ولتاژ، 1 مجموعه دستگاه پمپ جمع‌آوری گاز CAST آمریکایی، مجهز به لوله فولاد ضد زنگ و اتصال شلنگ PTFE؛
7. سیستم اندازه‌گیری چگالی دود لامپ رشته‌ای شامل منبع نور رشته‌ای و دستگاه گیرنده دیود نوری سیلیکونی؛
8. مجهز به 5 فیلتر خنثی، محدوده چگالی نوری 0.1-2؛
9. 4 دستگاه کنترل‌کننده جریان جرمی وارداتی، مجهز به شیرهای کاهش فشار، شیرهای برقی و غیره؛
10. نرم‌افزار آزمون استاندارد، شامل رویه‌های کالیبراسیون، و قابل استفاده برای آزمون احتراق مونومر؛
11. مجهز به 1 مجموعه کامپیوتر و دستگاه چاپگر؛
12. تجهیزات آزمون مانند لوله اگزوز و فن سانتریفیوژ؛
13. دو کنترل‌کننده جریان جرمی پروپان؛
14. دو کنترل‌کننده جریان جرمی هوا؛
15. کالیبراسیون شعله 22.5 کیلووات و 30 کیلووات با استفاده از کنترل‌کننده جریان جرمی که بر روی یک مشعل واحد عمل می‌کند، قابل انجام است؛
16. دستگاه آزمون احتراق سیم و کابل دسته‌ای.

کاربرد:سیستم آزمون یک آزمون آتش در مقیاس متوسط است که کابل‌های دسته‌ای یا کابل‌های فیبر نوری را شبیه‌سازی می‌کند. کابل آزمون بر روی یک نردبان فولادی استاندارد عمودی نصب شده و توسط یک منبع احتراق مشخص مشتعل می‌شود تا رفتار احتراق و عملکرد احتراق کابل ارزیابی شود. داده‌های عملکرد احتراق برای مراحل اولیه آتش‌سوزی کابل،

آزمون نرخ انتشار حرارت، خطر گسترش شعله در طول کابل و تأثیر بالقوه منبع آتش بر ناحیه مجاور را منعکس می‌کند. آزمون چگالی دود، دید ناحیه آتش و خطر دود برای ایمنی شخصی را نشان می‌دهد.

جزئیات محصول دستگاه تست انتشار حرارت سیم و کابل

تجهیزات آزمون EN 50399 از تجهیزات IEC 60332-3، اندازه‌گیری انتشار حرارت، اندازه‌گیری چگالی دود و سیستم ورودی هوای اصلاح شده تشکیل شده است. این امر با نصب یک بخش کانال کوچک مجهز به ابزار دقیق در سیستم اگزوز دستگاه و استفاده از آن با ابزار دقیق تجزیه و تحلیل گاز و نرم‌افزار مربوطه انجام می‌شود. بخش کانال تمام پروب‌های نمونه‌برداری گاز، پروب‌های دما و جریان جرمی را در خود جای داده و دارای پورت‌هایی برای سیستم اندازه‌گیری دود است.
آزمون می‌تواند مشخصات زیر را از کابل یا کابل تحت شرایط احتراق خاص به دست آورد:
گسترش شعله گسترش شعله FS
نرخ انتشار حرارت نرخ انتشار حرارت HRR
کل انتشار حرارت کل انتشار حرارت THR
نرخ تولید دود نرخ تولید دود SPR
کل تولید دود کل تولید دود TSP
شاخص رشد احتراق شاخص رشد احتراق FIGRA

استانداردها

DIN:DIN EN 50399:2017
EN:EN 50399
GB/T 31248:2014
ابعاد: 1120 میلی‌متر (عرض) × 2200 میلی‌متر (عمق) × 5600 میلی‌متر (ارتفاع)
وزن: 1200 کیلوگرم

الزامات نصب

برق: 110 ولت AC 60 هرتز / 230 ولت AC 50 هرتز، 5 آمپر
دمای محیط: عملیاتی 10 درجه سانتی‌گراد تا 35 درجه سانتی‌گراد
گاز: هوا و پروپان

تستر شعله عمودی کابل دسته‌ای.pdf

تفاوت سیم و کابل چیست؟

تفاوت سیم و کابل 1 کابل زوج تابیده – کابل زوج تابیده دارای دو کابل است که به صورت متقاطع تابیده شده‌اند. تابیدن می‌تواند از نویز جلوگیری کند... 2 کابل چند رسانا – کابل چند رسانا دارای دو یا چند رسانا است که از یکدیگر عایق شده‌اند.
