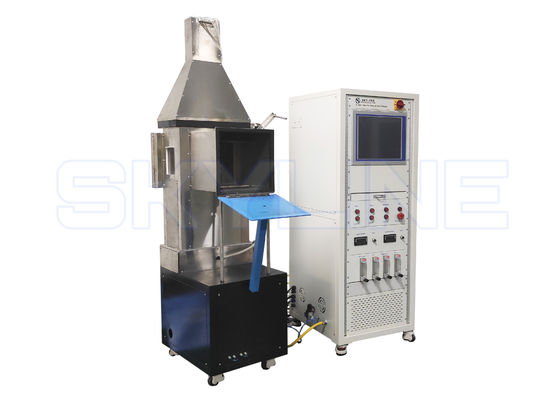

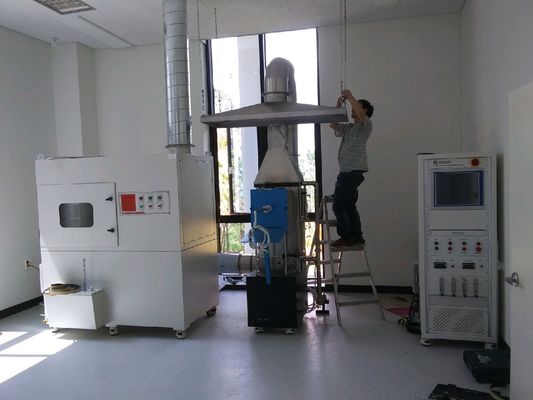

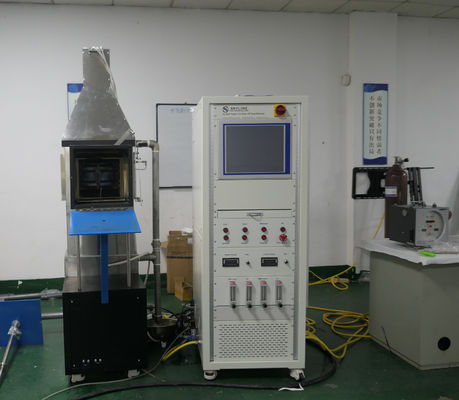

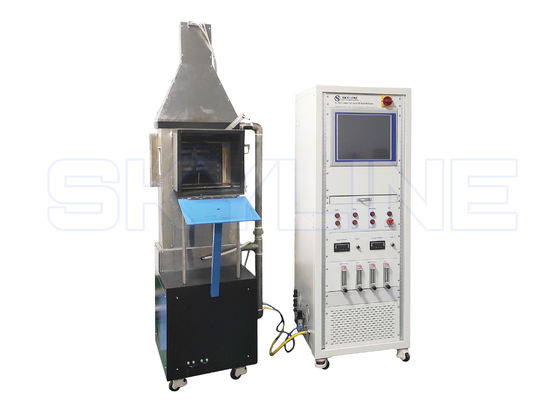

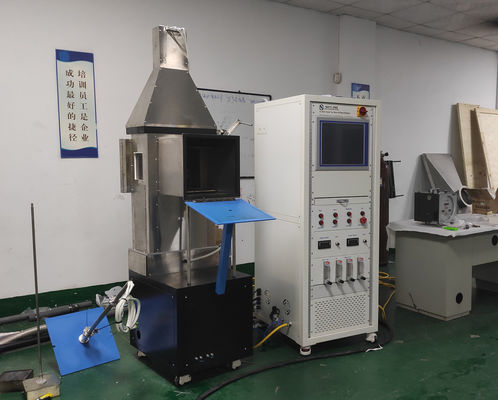

AITM 2.0006 تست کننده OSU در مواد هواپیمایی

AITM 2.0006 تست کننده OSU در مواد هواپیمایی

نام تجاری:	SKYLINE
شماره مدل:	SL833
موق:	1 واحد
قیمت:	negotiated
شرایط پرداخت:	T / T ، L / C ، Western Union ،
توانایی عرضه:	1 واحد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

تستر نرخ برای انتشار گرما:

تست مواد هوانوردی

استاندارد:

AITM 2.0006، BSS 7322

نیازهای برق:

220 ولت، 35 آمپر

دمای محیط:

10 ℃ تا 35 ℃

بعد:

760mm (W) x 1850mm x (H) x 850mm (D)

وزن:

218 کیلوگرم

جزئیات بسته بندی:

مورد تخته سه لا

قابلیت ارائه:

1 واحد در ماه

برجسته کردن:

تست کننده OSU در مورد میزان انتشار گرما

تست کننده OSU در مواد هواپیمایی

توضیح محصول

ضمیمه F بخش IV از بخش 25 مقررات فدرال هوانوردی تستر نرخ آزادسازی حرارت OSUمحفظه تست احتراق فولاد ضد زنگ

تستر نرخ آزادسازی حرارت OSU.pdf

اطلاعات محصول

تستر نرخ آزادسازی حرارت OSU که توسط FAA اداره هوانوردی فدرال ایالات متحده تأیید شده است، در ابتدا در سال 1972 توسط اسمیت از دانشگاه ایالتی اوهایو طراحی شد و بعدها به یک ابزار تست احتراق تعیین شده توسط FAA برای آزمایش نرخ آزادسازی حرارت مواد هواپیمایی تبدیل شد. استانداردهای تست عبارتند از: FAR Part 25 Appendix F Part IV، Airbus AITM 2.00.06، Boeing BSS 7322.

مشخصات

الف. واحد اصلی

1. واحد اصلی OSU (1 مجموعه)

1) ابعاد دستگاه:760 میلی متر (عرض) × 1850 میلی متر (ارتفاع) × 850 میلی متر (عمق)

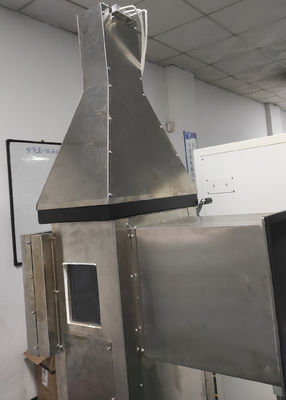

2) محفظه تست

- منبع حرارت تابشی و اطمینان از اینکه چگالی شار حرارتی 35±0.5 کیلووات بر متر مربع است.²

- این امر تعیین می کند که آیا ماده با الزامات FAR 25.853 مطابقت دارد یا خیر.

- چهار عنصر کاربید سیلیکون نوع LL 508 میلی متر در 16 میلی متر با مقاومت اسمی 1.4 اهم به عنوان منبع حرارت با پوسته فولاد ضد زنگ مقاوم در برابر خوردگی.

- یک بازتابنده ساخته شده از فولاد ضد زنگ در پشت عناصر قرار دارد.

- در جلوی عناصر، یک ماسک بریده شده به شکل لوزی، ساخته شده از فولاد ضد زنگ، که چگالی شار حرارتی یکنواخت را بر روی ناحیه اشغال شده توسط نمونه عمودی 151 × 151 میلی متر فراهم می کند.

- مجموعه میله برای روشن کردن مشعل پایلوت بالایی و مشعل های کالیبراسیون.

- کنترل کننده های توان دوگانه جهانی برای سهولت تنظیم یکنواختی شار حرارتی.

- مشعل های پایلوت بالایی و پایلوت پایینی (با احتراق جرقه ای) و مشعل های گاز متان کالیبراسیون.

- ترموپیل برای اندازه گیری نرخ آزادسازی حرارت، با پنج اتصال ترموکوپل داغ در دودکش و پنج اتصال ترموکوپل سرد در محفظه هوا.

3) نگهدارنده نمونه (1 مجموعه)

- دو نگهدارنده نمونه.

- هر نگهدارنده نمونه از فولاد ضد زنگ ساخته شده است.

2. سیستم توزیع هوا (1 مجموعه)

- دمای هوا باید 21-24 درجه سانتیگراد باشد.

- هوا با دبی 0.043 متر مکعب بر ثانیه یا بیشتر.³/ ثانیه یا بیشتر

- صفحه دهانه دایره ای با لبه مربع 0.5±0.1 میلی متر.

- در یک لوله دایره ای با قطر 38±1 میلی متر قرار دارد.

- منیفولد تامین هوا در پایه قسمت هرمی باید دارای 48 سوراخ با فاصله مساوی باشد.

ب. لوازم جانبی

1. واحد کنترل (1 مجموعه)

- کنترل جریان کالیبراسیون.

- احتراق مشعل پایینی.

- شار حرارتی کالیبراسیون: دو سنسور شار حرارتی خنک شونده با آب برای اندازه گیری چگالی شار حرارتی در مرکز و هر گوشه ارائه می شود.

2. سیستم کامپیوتر (1 مجموعه)

- پردازنده: Pentium 4 3.0 گیگاهرتز یا بیشتر.

- رم: 512 مگابایت یا بیشتر.

- هارد دیسک: 80 گیگابایت یا بیشتر.

- مانیتور: 17 اینچ LCD یا بیشتر.

- پرینتر: لیزر جت.

- نرم افزار: ویندوز XP یا بیشتر.

مشخصات عملکرد

1. محفظه تست احتراق فولاد ضد زنگ با پنجره مشاهده شیشه ای با دمای بالا.
2. منبع تابش حرارت 4 میله گرمایش گلبارهای است که می تواند شار حرارت تابشی 35 کیلووات بر متر مربع را فراهم کند.
3. دو کنترل کننده دمای مستقل PID برای کنترل دمای گرمایش استفاده می شود.
4. مجهز به دستگاه پیشران نمونه پنوماتیک کاملاً خودکار و دستگاه درب محافظ.
5. مجهز به مشعل بالایی و مشعل پایینی متحرک.
6. فلومتر روتور می تواند برای تنظیم دبی گاز مشعل های بالایی و پایینی استفاده شود.
7. مجهز به دستگاه مشعل کالیبراسیون متحرک T شکل و کنترل کننده جریان.
8. کنترل کننده جریان جرمی برای کالیبراسیون خودکار دمای ترموپیل اعمال می شود.
9. فلومتر خنک شونده با آب مجهز به حالت خنک کننده برای اندازه گیری شار حرارت تابشی سطح آتش است.
10. دستگاه کنترل دمای هوا می تواند هوای با دمای ثابت و جریان ثابت را برای محفظه تست فراهم کند.
11. فلومتر دهانه برای اندازه گیری فشار جریان ورودی به سطل تست استفاده می شود.
12. مجهز به سیستم جمع آوری داده و نرم افزار تست استاندارد آزادسازی حرارت.

پارامترهای فنی

اندازه	760 میلی متر (عرض) × 1850 میلی متر (ارتفاع) × 850 میلی متر (عمق)
وزن	218 کیلوگرم
الزامات برق	220 ولت، 35 آمپر
دمای محیط	10 درجه سانتیگراد تا 35 درجه سانتیگراد
گاز کمکی	گاز با دمای ثابت و جریان ثابت
گاز احتراق	متان
استاندارد	AITM 2.0006، BSS 7322، FAR PART 25 APPENDIX F Part IV
کاربردها	مواد هواپیمایی

کاربردها

- گواهینامه قابلیت پرواز - تست انطباق FAA برای مواد غیر فلزی کابین هواپیماهای مسافربری.

- انطباق با FAR 25.853 - پارچه های صندلی، پانل های دیواری، پانل های سقفی، جعبه های نگهداری.

- ارزیابی عملکرد آتش - مواد عایق و صوتی.

- زنجیره تامین ایرباس - تست صلاحیت AITM 2.0006.

- زنجیره تامین بوئینگ - تست صلاحیت BSS 7322.

- کاربردهای تحقیق و توسعه - ارزیابی واکنش آتش و توسعه مواد.

سوالات متداول

سوال 1: این تجهیزات برای چه کاری استفاده می شود؟

پاسخ 1: این دستگاه نرخ آزادسازی حرارت مواد داخلی کابین هواپیما را هنگام قرار گرفتن در معرض حرارت تابشی 35 کیلووات بر متر مربع اندازه گیری می کند. این داده ها تعیین می کنند که آیا مواد الزامات اشتعال پذیری FAA را تحت FAR 25.853 - که برای گواهینامه هواپیمایی ضروری است - برآورده می کنند یا خیر.

سوال 2: با چه استانداردهایی مطابقت دارد؟

پاسخ 2:FAR Part 25 Appendix F Part IV، Airbus AITM 2.0006، Boeing BSS 7322، ASTM E906 و HB 7399-2022. یک واحد تمام مشخصات اصلی هواپیمایی را پوشش می دهد.

سوال 3: چه موادی را می توان آزمایش کرد؟

پاسخ 3:اجزای کابین غیر فلزی شامل پارچه های صندلی، پانل های دیواری و سقفی، جعبه های نگهداری، مواد عایق و مواد صوتی.

سوال 4: چه پارامترهایی را اندازه گیری می کند؟

پاسخ 4:حداکثر نرخ آزادسازی حرارت، منحنی کامل HRR، و آزادسازی حرارت کل 2 دقیقه و 15 دقیقه. اندازه گیری های اختیاری شامل دود، کاهش جرم و گازهای سمی (CO، CO2، NOx، HCN و غیره) است.

سوال 5: دقت و تکرارپذیری آن چقدر است؟

پاسخ 5: کنترل کننده های دوگانه PID با گلبارهای شار حرارتی پایدار 35 کیلووات بر متر مربع را ارائه می دهند. کالیبراسیون خودکار از طریق کنترل کننده جریان جرمی و نرم افزار یکپارچه، نتایج سازگار و تکرارپذیر را تضمین می کند.

سوال 6: آیا کار با آن آسان است؟

پاسخ 6: بله - بارگذاری خودکار نمونه پنوماتیک، نرم افزار خودکار و آموزش در محل ارائه می شود. اکثر کاربران در عرض یک روز عملیاتی می شوند.

سوال 7: چه پشتیبانی پس از فروش در دسترس است؟

پاسخ 7: یک سال پشتیبانی پس از فروش با کمک فنی مادام العمر. خدمات شامل نصب تجهیزات، کالیبراسیون، پشتیبانی توسعه روش تست و آموزش فنی است.

پروفایل شرکت.pdf

AITM 2.0006 تست کننده OSU در مواد هواپیمایی

نرخ آزادسازی حرارت چیست؟

نرخ آزادسازی حرارت (HRR) نرخی است که آتش انرژی آزاد می کند - این همچنین به عنوان توان شناخته می شود. HRR در واحدهای وات (W) اندازه گیری می شود که یک واحد سیستم بین المللی برابر با یک ژول در ثانیه است.
