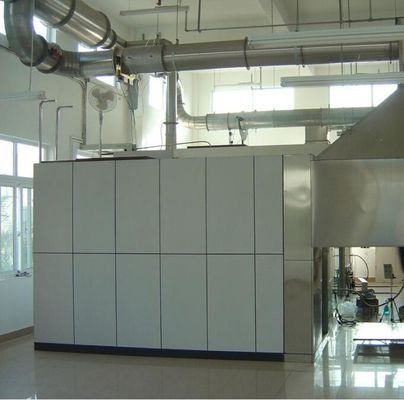

- سیستم کنترل جریان گاز دودکش
|
| فهرست مطالب |
مورد |
مشخصات فنی و مشخصات |
| 1.1 |
هود دود |
مستقیماً بالای دهانه محفظه آزمایش احتراق ، 1.8 ~ 2.0 متر از سطح زمین نصب شده ، اندازه پایین 2440 * 2440 میلی متر ، ارتفاع 1000 میلی متر و مواد SS304 |
| 1.2 |
همومیکسر گاز دودکش |
نصب و هود جمع کننده دود مخروطی به طور مستقیم در بالا ، اندازه 900 * 900 * 900 میلی متر است ، دو ورق 900 * 500 فولاد ضد زنگ در داخل نصب شده است ، و یک طرف آن با یک سوراخ φ400 برای اتصال به لوله باز می شود ، مواد SS304 |
| 1.3 |
لوله اگزوز دود |
φ 400 میلی متر است ، طول 5000 میلی متر ، متشکل از چندین بخش ، متصل شده توسط فلنج و حلقه مهر و موم مقاوم در برابر درجه حرارت بالا ، هر دو انتها با دستگاه برابری گاز دودکش نصب می شوند ، مواد SS304 است. |
| 1.4 |
فن اگزوز |
فن اگزوز گریز از مرکز ، مخزن داخلی از فولاد ضد زنگ ساخته شده است ، می تواند گاز دودکش بالا را کمتر از 300 stand تحمل کند و حجم هوا به طور مرحله ای توسط مبدل فرکانس تنظیم می شود |
| سیستم اگزوز دود برای تمام دودهای تولید شده توسط آزمون احتراق تلفن همراه کافی است و ظرفیت دود اگزوز از 8000m³ در ساعت کمتر نیست. |
| 2. بخش اندازه گیری جامع |
| 2.1 |
بخش اندازه گیری جامع |
یک قطعه لوله از جنس استنلس استیل به طول 2155 میلی متر و قطر 400 میلی متر ، ساخته شده از SS304 ، به سنسورهایی مانند فشار ، دما ، مسیر نور و نمونه گیری مجهز شده است. |
| 2.2 |
دستگاه سنجش فشار |
کاوشگر دو طرفه ، ساخته شده از فولاد ضد زنگ ، در مرکز خط لوله نصب شده است و اتاق های جلو و عقب از طریق لوله PTFE به سنسور اختلاف فشار متصل می شوند تا اختلاف فشار در خط لوله را تشخیص دهند. |
| سنسور فشار دیفرانسیل بر روی براکت قسمت اندازه گیری جامع نصب شده است تا اطمینان حاصل شود که خواندن فشار دیفرانسیل با تاخیر کوتاه و بدون افت ، و زمان پاسخ T90 کمتر از 3 ثانیه است |
| سنسور فشار ، دامنه 0-2000Pa ، دقت ± 5Pa |
| 2.3 |
دستگاه سنجش دما |
ترموکوپل امگا آمریکایی ، قطر 0.5 میلی متر ، ترموکوپل عایق زره پوش نوع K را که مطابق با نیاز IEC باشد ، تصویب کنید. |
| دامنه 0-1000 ℃ ، دقت 0.1 |
| 2.4 |
دستگاه اندازه گیری مسیر نوری |
سیستم تضعیف نوری یک نوع نور رشته ای است که با اتصال دهنده انعطاف پذیر در قسمت اندازه گیری جامع نصب شده و شامل دستگاه های زیر است: لامپ یک لامپ رشته ای است و در دمای رنگ (100 ± 2900) K استفاده می شود.منبع تغذیه یک جریان مستقیم پایدار است و دامنه نوسان جریان در ± 0.5 است (از جمله دما ، ثبات کوتاه مدت و بلند مدت).
سیستم لنز برای متراکم کردن نور به یک پرتو موازی با قطر حداقل 20 میلی متر استفاده می شود.سوراخ ساطع کننده نور فوتوسل باید در نقطه کانونی لنز مقابل آن واقع شود و قطر آن (d) باید به فاصله کانونی (f) لنز بستگی داشته باشد تا d / f کمتر از 04/0 باشد ؛
ردیاب و پروب فوتودایود سیلیکونی وارد شده ، محفظه آشکارساز نوری دارای 0.1٪ پایداری خطی ، محدوده اندازه گیری 10 بیتی ، پاسخ توزیع طیفی فوتودایود سیلیکون با CIE (منحنی روشنایی) مطابقت دارد و عملکرد استاندارد V (γ) می تواند حداقل ± دقت 5٪
90٪ زمان پاسخگویی در سیستم میرایی نوری از 3s تجاوز نمی کند.
|
| 2.5 |
نمونه دستگاه جمع آوری گاز |
لوله نمونه برداری تست سوراخ کردن لوله ، ساخته شده از SS304 ، دارای طراحی جداشونده برای تسهیل حذف کاربیدهای جمع شده در لوله نمونه گیری و کاهش زمان تاخیر سیستم است |
| 2. گاز و سیستم کنترل آن |
| 3.1 |
مشعل |
مشعل ویژه T برای سوزاندن تشک از مشعل های اصلی و جانبی تشکیل شده است.روی یک واگن برقی متحرک نصب شده و مجهز به وزنه و پای استاندارد است.ارتفاع سر مشعل T قابل تنظیم است و ماده SS304 است. |
| 3.2 |
دستگاه جرقه زنی |
روش اشتعال با شعله باز طولانی اتخاذ شده است ، احتراق از راه دور امکان پذیر است ، ایمن است و میزان موفقیت احتراق کمتر از 99 ； نیست |
| سرهای احتراق اصلی و جانبی مجهز به دستگاه اشتعال با شعله باز طولانی هستند و دستگاه مجهز به لوله تأمین گاز به طور جداگانه است ، که تأثیری در جریان سر احتراق ندارد و می تواند به صورت جداگانه از طریق یک شیر سوزنی تنظیم شود |
| مجهز به دستگاه اشتعال جرقه ای برای روشن کردن شعله طولانی باز ، بدون احتراق دستی ، ایمن و کنترل از راه دور ؛ |
| 3.3 |
کنترل جریان گاز سر احتراق |
مشعل های اصلی و جانبی به ترتیب مجهز به جریان سنج جرمی برای کنترل جریان پروپان هستند ... |
| جریان سنج Alicat American Alicat را تصویب کنید ، محیط پروپان است ، دامنه 0-450mg / s ، دقت ± (0.8٪ rdg + 0.2٪ FS) ، زمان پاسخ 0.1s ؛ |
| جریان گاز توسط نرم افزار کنترل می شود و زمان شعله به طور خودکار کنترل می شود ... |
| 3.4 |
مشعل سوز کالیبره شده |
مشعل سوز کالیبره شده |
| مجهز به دستگاه اشتعال با شعله باز طولانی و دستگاه جرقه جرقه برقی ، احتراق از راه دور امکان پذیر است ، نرخ موفقیت آمیز و ایمن است. |
| 3.5 |
کنترل جریان کالیبره شده گاز |
با استفاده از فلومتر جرمی Alicat آمریکا ، محیط پروپان است ، دامنه آن 0-7g / s است ، دقت آن ± (0.8٪ rdg + 0.2٪ FS) ، زمان پاسخ آن 0.1s و حداکثر شعله کالیبراسیون 300kw است. |
| جریان گاز کالیبراسیون توسط نرم افزار کنترل می شود ، که می تواند به طور خودکار منبع شعله کالیبراسیون مرحله ای را با خروجی 75 کیلووات / 160 کیلو وات کنترل کند |
| 3.6 |
سیستم کنترل |
برای کنترل جریان گاز مجهز به دستگاه قطع کننده گاز ، ایمن و مطمئن از Omron PLC استفاده کنید. |
| پیکربندی جداگانه جعبه کنترل گاز ، ایمن و راحت برای کار و نگهداری |
- سیستم پردازش گاز دودکش
|
| 4.1 |
فیلتراسیون گاز دودکش |
مجهز به دستگاه فیلتر سه مرحله ای ، تصفیه طولانی مدت گرد و غبار در گاز دودکش:
فیلتر دانه پنبه الیاف شیشه درجه یک ، ذرات بزرگ کاربیدها را در گاز دودکش فیلتر کنید و مواد فیلتر را می توان به سرعت جایگزین کرد.
فیلتر کلاس دوم آمریکایی پارکر ، عنصر فیلتر PTFE است ، دقت 2μm است و عنصر فیلتر را می توان به سرعت حذف و جایگزین کرد.
فیلتراسیون غشایی سه مرحله ای PTFE ، با دقت 0.5μm ، به طور موثر رطوبت را قطع می کند.
|
| 4.2 |
دام سرد |
تله سرد نوع پمپ فشرده سازی ، ظرفیت خنک کننده 320 کیلوژول در ساعت ، دقت کنترل دما 0.1 ℃ ، تغییر استاتیک 0.1K ، خود راه اندازی و بدون تعمیر و نگهداری |
| 4.3 |
دام بخار |
به طور خودکار آب خنک کننده تولید شده توسط دام سرد را تخلیه کنید ، بدون تعمیر و نگهداری |
| 4.4 |
ستون خشک کردن |
برای خشک کردن بخار آب باقیمانده در گاز نمونه مورد استفاده قرار می گیرد ، می توان آن را به سرعت جدا کرده و با محیط خشک کننده جایگزین کرد |
| 4.5 |
پمپ نمونه برداری |
پمپ نمونه برداری خلاuum KNF آلمان ، با ظرفیت نمونه گیری 16 لیتر در دقیقه ، می تواند به طور مداوم از فشار نمونه 50KPa ، با تنگی هوای بالا ، سر و صدای کم و لرزش کم خارج شود |
| 4.6 |
روتامتر |
روتامتر وارد شده با دامنه 0-1.5L / min ، که می تواند جریان گاز نمونه خروجی را تثبیت کرده و خطای اندازه گیری ناشی از نوسان جریان گاز را کاهش دهد. |
| 3. سیستم تجزیه و تحلیل غلظت گاز |
| 5.1 |
آنالیز کننده گاز (سروومکس) |
تجزیه و تحلیل O2 وارد شده ، تجزیه و تحلیل غلظت O2 پارامغناطیسی ، دامنه اندازه گیری 0-21، ، دقت 0.01، ، زمان پاسخ بیش از 12 ثانیه ، رانش آنالیز و سر و صدا بیش از 100ppm در 30 دقیقه ؛
انحراف خطی: ≤1٪ FS ؛
تکرارپذیری: .50.5FS
صفر باران شناور: ≤1٪ FS / 7D؛
زمان شروع: 30 دقیقه
|
| آنالیز کننده واردات CO / CO2 ، تجزیه و تحلیل غلظت CO / CO2 نوع IR ، دامنه اندازه گیری CO: 0-1٪ ، دقت 0.01٪ ، CO2: 0-10٪ ، دقت 0.01٪ ، و زمان پاسخ از 12 ثانیه بیشتر نیست. |
| 3. سیستم اکتساب داده |
| 6.1 |
ماژول اکتساب |
با استفاده از ماژول کسب Advantech ،
دقت جمع آوری گاز 100 × 10-6 است.
دقت جمع آوری دما 0.1 ℃ است.
دقت جمع آوری اختلاف فشار 0.1Pa است.
دقت دستیابی به زمان 0.1s است.
سیگنالهای دیگر 0.1٪ مقدار خروجی در مقیاس کامل است.
|
| 6.2 |
جمع آوری داده ها |
سیستم حداقل هر 3 ثانیه داده های زیر را ثبت و ذخیره می کند:
اختلاف فشار پروب دو طرفه ، Pa ؛
دمای لوله ، K
غلظت O2 ،؛
غلظت CO ،٪ ؛
غلظت CO2 ،؛
میزان جریان انبوه پروپان ، میلی گرم بر ثانیه
بار
|
| 7. نرم افزار عامل استاندارد |
| نرم افزار عملیاتی استاندارد شامل توابع زیر است |
| 7.1 |
نظارت بر وضعیت سیستم |
وضعیت و مقدار سیگنال هر سنسور را در سیستم بخوانید |
| 7.2 |
کالیبراسیون سنسور |
کالیبراسیون سنسور برای دما ، فشار باد ، مسیر نور ، تجزیه و تحلیل غلظت و غیره |
| 7.3 |
کالیبراسیون سیستم |
16CFR1633 روش استاندارد کالیبراسیون مرحله سیستم |
| 7.4 |
روش های عملیاتی استاندارد |
روش کار استاندارد 16CFR1633 |
| 7.5 |
گزارش بررسی |
گزارش داده دسترسی خام و گزارش صادرات |
| 7 سایر تجهیزات کمکی |
| 7.1 |
چارچوب آزمون نمونه |
جوش داده شده توسط آهن زاویه ای فولادی 38 میلی متر ، اندازه 1900 * 990 * 115 میلی متر است |
| 7.2 |
ابزار موقعیت مکانی 1 |
برای تأیید موقعیت عمودی تشک و قاب آزمایش استفاده می شود ، مواد SS304 است |
| 7.3 |
ابزار موقعیت مکانی 2 |
برای تأیید فاصله بین سر احتراق و تشک ، ساخته شده از آلیاژ آلومینیوم استفاده می شود |
| 7.4 |
فیلمبرداری |
فیلم آزمون قبولی |
| 7.5 |
مقیاس نیروی کشش |
برای تأیید نیروی وارد شده توسط سر احتراق اصلی بر روی سطح تشک استفاده می شود |
| 7.6 |
کامپیوتر رومیزی |
رایانه صنعتی AdvanTech و رابط کسب داده یکپارچه ثبات عملکرد سیستم را بهبود می بخشد. |
