| 1.1. سیستم کنترل جریان گاز دودکش |
| فهرست مطالب |
منtem |
شاخص ها و پارامترهای فنی |
| 1.1 |

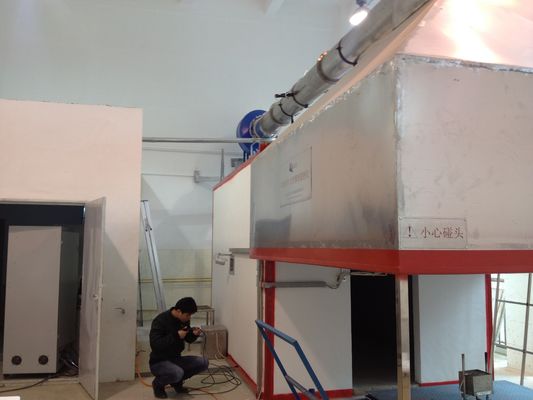

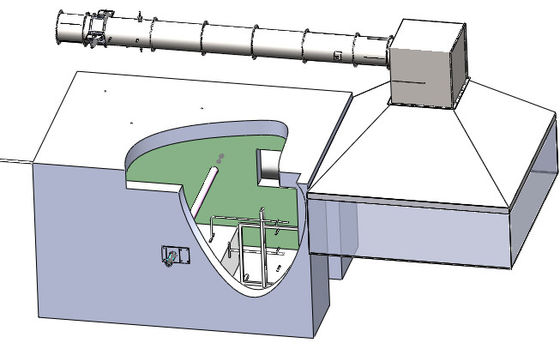

هود بخور |
نصب شده مستقیماً بالای دهانه محفظه آزمایش احتراق، 1.8 ~ 2.0 متر بالاتر از سطح زمین، اندازه پایین 2440 * 2440 میلی متر، ارتفاع 1000 میلی متر، و مواد SS304 است. |
| 1.2 |
همومیکسر گاز دودکش |
نصب و هود جمع‌آوری دود مخروطی شکل مستقیماً در بالا، اندازه 900*900*900 میلی‌متر، دو صفحه فولادی ضد زنگ 900*500 در داخل نصب شده است و یک طرف با دهانه φ400 برای اتصال به لوله باز می‌شود، مواد SS304 |
| 1.3 |
لوله اگزوز دود |
φ 400 میلی متر، طول 5000 میلی متر، متشکل از چندین بخش، متصل شده توسط فلنج و حلقه آب بندی مقاوم در برابر درجه حرارت بالا، هر دو انتهای آن با دستگاه مخلوط کردن گاز دودکش نصب شده است، مواد SS304 است. |
| 1.4 |
فن اگزوز |
فن اگزوز گریز از مرکز، مخزن داخلی از فولاد ضد زنگ ساخته شده است، می تواند گاز دودکش با دمای بالا را نه کمتر از 300 ℃ تحمل کند، و حجم هوا به صورت گام به گام توسط مبدل فرکانس تنظیم می شود. |
| سیستم اگزوز دود برای تمام دود تولید شده توسط آزمایش احتراق تلفن همراه کافی است و ظرفیت خروجی دود کمتر از 8000 متر مکعب در ساعت نیست. |
| 2.2. بخش اندازه گیری جامع |
| 2.1 |
بخش اندازه گیری جامع |
یک بخش لوله فولادی ضد زنگ با طول 2155 میلی متر و قطر 400 میلی متر، ساخته شده از SS304، مجهز به فشار، دما، مسیر نور، نمونه برداری و سایر سنسورها. |
| 2.2 |
دستگاه سنجش فشار |
پروب دو طرفه، ساخته شده از فولاد ضد زنگ، نصب شده در مرکز خط لوله، محفظه های جلو و عقب با سنسور اختلاف فشار از طریق لوله PTFE متصل می شوند تا اختلاف فشار در خط لوله را تشخیص دهند. |
| سنسور فشار دیفرانسیل بر روی براکت بخش اندازه گیری جامع نصب می شود تا اطمینان حاصل شود که خوانش فشار دیفرانسیل تاخیر کوتاه و بدون تلفات دارد و زمان پاسخ T90 کمتر از 3 ثانیه است. |
| سنسور فشار، محدوده 0-2000Pa، دقت ± 5Pa است. |
| 2.3 |
دستگاه سنجش دما |
ترموکوپل آمریکایی امگا، قطر 0.5 میلی متر، ترموکوپل عایق زرهی نوع K را که الزامات IEC را برآورده می کند، بپذیرید. |
| محدوده 0-1000 ℃، دقت 0.1 ℃؛ |
| 2.4 |
دستگاه اندازه گیری مسیر نوری |
سیستم تضعیف نوری از نوع نور رشته ای است |
| 2.5 |
دستگاه جمع آوری گاز نمونه |
این لامپ یک لامپ رشته ای است و در دمای رنگ (100±2900) کلوین استفاده می شود.منبع تغذیه یک جریان مستقیم پایدار است |
| 3.گاز و سیستم کنترل آن |
| 3.1 |
مشعل |
آشکارساز و پروب فوتودیود سیلیکونی وارداتی |
| سیستم تضعیف نوری از نوع نور رشته ای است |
| این لامپ یک لامپ رشته ای است و در دمای رنگ (100±2900) کلوین استفاده می شود.منبع تغذیه یک جریان مستقیم پایدار است |
| 3.2 |
دستگاه جرقه زنی |
سیستم لنز برای متراکم کردن نور به یک پرتو موازی با قطر حداقل 20 میلی متر استفاده می شود.سوراخ ساطع نور فتوسل باید در نقطه کانونی عدسی در مقابل آن قرار گیرد. |
| آشکارساز و پروب فوتودیود سیلیکونی وارداتی |
| سیستم تضعیف نوری از نوع نور رشته ای است |
| 3.3 |
کنترل جریان گاز سر احتراق |
این لامپ یک لامپ رشته ای است و در دمای رنگ (100±2900) کلوین استفاده می شود.منبع تغذیه یک جریان مستقیم پایدار است |
| سیستم لنز برای متراکم کردن نور به یک پرتو موازی با قطر حداقل 20 میلی متر استفاده می شود.سوراخ ساطع نور فتوسل باید در نقطه کانونی عدسی در مقابل آن قرار گیرد. |
| آشکارساز و پروب فوتودیود سیلیکونی وارداتی |
| 3.4 |

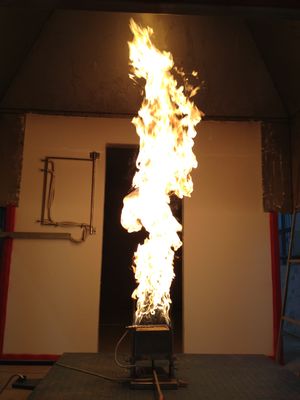

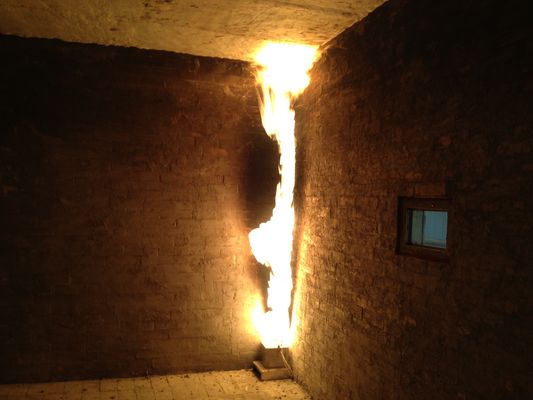

شن سوز کالیبره شده |
سیستم تضعیف نوری از نوع نور رشته ای است |
| این لامپ یک لامپ رشته ای است و در دمای رنگ (100±2900) کلوین استفاده می شود.منبع تغذیه یک جریان مستقیم پایدار است |
| 3.5 |
کنترل جریان گاز کالیبره شده |
با استفاده از فلومتر جرمی Alicat آمریکایی، محیط پروپان است، محدوده 0-7g/s، دقت ±(0.8%rdg+0.2%FS)، زمان پاسخ 0.1s و حداکثر شعله کالیبراسیون 300kw است. |
| جریان گاز کالیبراسیون توسط نرم افزار کنترل می شود که می تواند به طور خودکار منبع شعله کالیبراسیون پله ای را با خروجی 75kw/160kw کنترل کند. |
| 3.6 |
سیستم کنترل |
Omron PLC برای کنترل جریان گاز، مجهز به دستگاه قطع کننده گاز، ایمن و قابل اعتماد استفاده می شود. |
| پیکربندی جداگانه جعبه کنترل گاز، ایمن و راحت برای بهره برداری و نگهداری؛ |
| 4.4. سیستم تصفیه گاز دودکش |
| 4.1 |
فیلتراسیون گاز دودکش |
مجهز به دستگاه فیلتر سه مرحله ای، فیلتر طولانی مدت گرد و غبار در گاز دودکش:
فیلتر درشت پنبه فیبر شیشه ای درجه یک، ذرات بزرگ کاربید در گاز دودکش را فیلتر می کند و مواد فیلتر را می توان به سرعت جایگزین کرد.
فیلتر پارکر درجه دوم آمریکایی، عنصر فیلتر PTFE است، دقت 2μm است، عنصر فیلتر می تواند به سرعت جدا شود و جایگزین شود.
فیلتراسیون غشایی PTFE سه مرحله ای، با دقت 0.5μm، به طور موثر رطوبت را قطع می کند.
|
| 4.2 |
تله سرد |
تله سرد نوع پمپ فشرده، ظرفیت خنک کننده 320 کیلوژول در ساعت، دقت کنترل دما 0.1 ℃، تغییر استاتیک 0.1K، خود راه اندازی و بدون نیاز به تعمیر و نگهداری. |
| 4.3 |
تله بخار |
تخلیه خودکار آب خنک کننده تولید شده توسط تله سرد، بدون تعمیر و نگهداری. |
| 4.4 |
ستون خشک کردن |
برای خشک کردن بخار آب باقیمانده در گاز نمونه استفاده می شود، می توان آن را به سرعت جدا کرد و با محیط خشک کن جایگزین کرد. |
| 4.5 |
پمپ نمونه برداری |
پمپ نمونه برداری خلاء KNF آلمان، با ظرفیت نمونه برداری 16 لیتر در دقیقه، می تواند به طور مداوم فشار نمونه برداری 50 کیلو پاسکال، با سفتی هوا، نویز کم و لرزش کم را تولید کند. |
| 4.6 |
روتامتر |
روتامتر وارداتی با محدوده 0-1.5 لیتر در دقیقه، که می تواند جریان گاز نمونه خروجی را تثبیت کند و خطای اندازه گیری ناشی از نوسانات جریان گاز را کاهش دهد. |
| 5. سیستم تجزیه و تحلیل غلظت گاز |
| 5.1 |
آنالایزر گاز |
با استفاده از آنالایزر آلمانی ABB EL3020، تجزیه و تحلیل غلظت O2 پارامغناطیسی، محدوده اندازه گیری 0-21٪، دقت 0.01٪، زمان پاسخگویی بیش از 12 ثانیه، رانش و نویز در 30 دقیقه از تحلیلگر بیش از 100ppm نیست.
انحراف خطی: ≤1% FS.
تکرارپذیری: ≤0.5FS؛
باران شناور صفر: ≤1% FS/7D.
زمان شروع: ≤30 دقیقه؛
|
| با استفاده از آنالایزر آلمانی ABB EL3020، آنالیز غلظت CO/CO2 نوع IR، محدوده اندازه گیری CO: 0-1٪، دقت 0.01٪، CO2: 0-10٪، دقت 0.01٪، و زمان پاسخگویی از 12 ثانیه تجاوز نمی کند. |
| 6.سیستم اکتساب داده ها |
| 6.1 |
ماژول کسب |
با استفاده از ماژول کسب Advantech،
دقت جمع آوری غلظت گاز 100×10-6 است.
دقت جمع آوری دما 0.1 ℃ است.
دقت جمع آوری اختلاف فشار 0.1Pa است.
دقت اکتساب زمان 0.1 ثانیه است.
سایر سیگنال ها 0.1٪ از مقدار خروجی در مقیاس کامل هستند.
|
| 6.2 |
جمع آوری داده ها |
سیستم حداقل هر 3 ثانیه داده های زیر را ثبت و ذخیره می کند:
اختلاف فشار پروب دو طرفه، دمای لوله، پتاسیم، K.
غلظت O2، %;
غلظت CO، %;
غلظت CO2، %;
سرعت جریان جرمی پروپان، میلی گرم در ثانیه.
بار؛
|
| 7. نرم افزار عامل استاندارد |
| نرم افزار عامل استاندارد شامل عملکردهای زیر است: |
| 7.1 |
نظارت بر وضعیت سیستم |
وضعیت و مقدار سیگنال هر سنسور در سیستم را بخوانید. |
| 7.2 |
کالیبراسیون سنسور |
کالیبراسیون سنسور برای دما، فشار باد، مسیر نور، تجزیه و تحلیل غلظت و غیره؛ |
| 7.3 |
کالیبراسیون سیستم |
روش استاندارد کالیبراسیون مرحله سیستم؛ |
| 7.4 |
روش های عملیاتی استاندارد |
روشهای عملیاتی تست استاندارد؛ |
| 7.5 |
گزارش بررسی |
دسترسی به داده های خام و گزارش آزمایش صادرات. |
| 7. سایر تجهیزات کمکی |
| 7.1 |
VCR |
فیلم آزمون پذیرش؛ |
| 7.2 |
رالی |
برای تأیید نیروی اعمال شده توسط سر احتراق اصلی بر روی سطح تشک استفاده می شود. |
| 7.3 |
کامپیوتر کامپیوتر |
رایانه صنعتی AdvanTech و رابط جمع‌آوری داده‌ها، پایداری عملکرد سیستم را بهبود می‌بخشد. |
