5٪ دقت ASTM E1623 کالری سنج مقیاس متوسط

کالریمتر مقیاس متوسط ​​ASTM E1623

1. معرفی محصول

کالری‌سنج مقیاس متوسط، برای اندازه‌گیری ویژگی‌های احتراق نمونه‌هایی که به صورت عمودی در معرض یک منبع تابش خاص قرار دارند، استفاده می‌شود.

2. پارامترهای فنی

• 2.1 تجهیزات شامل یک صفحه تابشی، یک براکت نصب نمونه، یک مجموعه گاز دودکش و سیستم جمع آوری گاز نمونه، یک سیستم تجزیه و تحلیل گاز و پردازش داده ها، و یک سیستم تامین گاز است.
• 2.2 براکت نصب پانل تابشی توسط یک لوله مربع 50 * 50 میلی متر جوش داده می شود و سطح با یک پوشش سیاه پوشانده می شود که می تواند به طور موثر طول عمر را افزایش دهد.لوله مربع را می توان با آب خنک خنک کرد تا از تغییر شکل حرارتی جلوگیری شود.
• 2.3 صفحه تابش از یک صفحه سرامیکی مقاوم در برابر درجه حرارت بالا تشکیل شده است و سطح می تواند منبع تابش مادون قرمز بدون آتش را تشکیل دهد و شدت آن کمتر از 50kw/m2 نیست.
• 2.4 اندازه یک دیسک سرامیکی 95 * 158 میلی متر است، 4 قطعه یک ماژول را تشکیل می دهد، در مجموع 27 ماژول یک منبع تشعشع با اندازه 1524 * 1330 میلی متر را تشکیل می دهند.
• 2.5 مجهز به مشعل پیلوت که توسط دستگاه جرقه زنی برقی مشتعل می شود.
• 2.6 هر 3 ماژول به طور جداگانه مجهز به دستگاه دمیدن، دستگاه کنترل گاز طبیعی و میکسر Venturi هستند.
• 2.7 براکت نصب نمونه توسط فولاد کربنی جوش داده شده است که می تواند در دمای بالا مقاومت کند و نمونه های تا ضخامت 152 میلی متر را به طور پایدار پشتیبانی کند.
• 2.8 براکت نصب نمونه روی چرخ دستی نصب می شود و نمونه آزمایشی را می توان به سرعت توسط ریل روی زمین قرار داد و برداشت.
• 2.9 مجهز به دستگاه توزین، دقت به اندازه 1 گرم است.
• 2.10 مجهز به پوشش محافظ آب خنک برای محافظت از نمونه در برابر دمای سطح کمتر از 100 درجه سانتیگراد قبل از قرار گرفتن در معرض تشعشع، و می توان آن را در عرض 2 ثانیه از طریق یک دستگاه پنوماتیک از پوشش محافظ آب خنک دور کرد.
• 2.11 مجهز به یک پیرومتر برای اندازه گیری دمای سطح صفحه تابشی، با دقت کمتر از 1℃.
• 2.12 جرقه زن سیم گرمایش الکتریکی، نصب شده در پایین و بالای نمونه، برای احتراق نمونه آزمایشی استفاده می شود.
• 2.13 جریان سنج حرارتی آب خنک اشمیت-بولتر، محدوده اندازه گیری 0-50kw/m2، دقت ±3%؛
• 2.14 پانل کالیبراسیون جریان گرما، ساخته شده از صفحه پوشش اسید سیلیسیک 740 کیلوگرم بر متر مکعب، اندازه 1000 * 1000 * 12.7 میلی متر، 5x5 مجموعا 25 سوراخ کالیبراسیون چیده شده بر روی سطح، مورد استفاده برای کالیبراسیون حرارت تابشی.

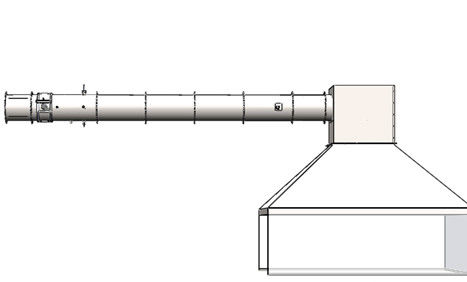

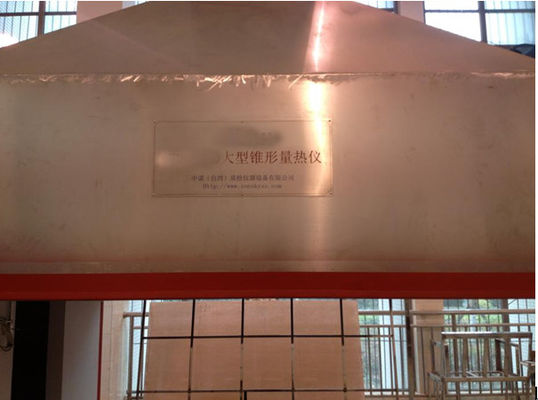

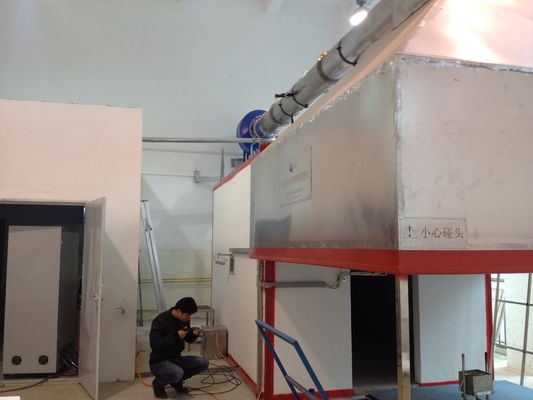

• 2.15 کلکتور مخروطی گاز دودکش مستقیماً بالای میز توزین و نمونه نصب می شود.اندازه پایین 2440mm*2440mm و ارتفاع 1000mm است.بالای کلکتور گاز دودکش مخروطی مربعی به ابعاد 900mm*900mm*900mm می باشد.*صفحه فولادی 900 میلی متری در مربع بالایی نصب شده است تا یک هم مخلوط کننده گاز دودکش را تشکیل دهد.
• 2.16 کوتاه ترین طول لوله اگزوز فولاد ضد زنگ کمتر از 5000 میلی متر نیست، قطر آن 400 میلی متر است و هر دو انتهای آن مجهز به دستگاه های مخلوط کننده گاز دودکش است.
• 2.17 سیستم اگزوز دود دارای ظرفیت کافی برای جمع آوری تمام گازهای دودکش تولید شده در آزمایش احتراق است، حجم اگزوز فن به طور مداوم قابل تنظیم است و ظرفیت خروجی دود کمتر از 8000 متر مکعب در ساعت نیست.
• 2.18 فن اگزوز یک فن گریز از مرکز است، مخزن داخلی از فولاد ضد زنگ ساخته شده است، دما کمتر از 300 درجه نیست، و از فن تبدیل فرکانس برای تنظیم سرعت استفاده می شود.

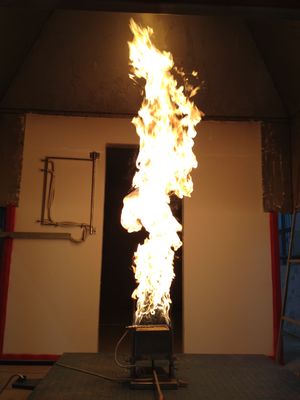

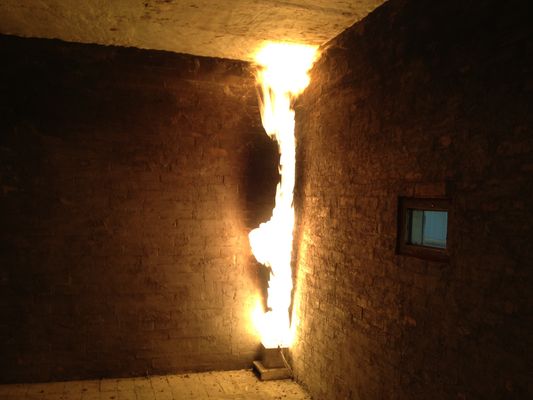

• 2.19 اشتعال مشعل جعبه شنی از روش احتراق سطحی استفاده می کند و از احتراق جرقه و سایر روش های احتراق با میزان موفقیت اشتعال کم استفاده نمی کند.
• 2.20 کنترل کننده جریان جرمی وارداتی، محدوده 0g/s-7g/s است، دقت خواندن کمتر از 1.5٪ نیست و حداکثر توان خروجی 300KW است.
• 2.21 یک لوله با طول 500 میلی متر دارای سه ترموکوپل داخلی است و محل نصب ترموکوپل حداقل 400 میلی متر از کلکتور فاصله دارد.
• 2.22 خط لوله با طول 2155 میلی متر در منطقه اندازه گیری جامع مجهز به یک پروب فشار، سه ترموکوپل و یک دستگاه کاوشگر نمونه گیری گاز است.
• 2.23 سیستم نمونه گیری گاز دودکش، متشکل از فیلترهای دوده، تله های سرد، ستون های خشک کن، پمپ ها و تنظیم کننده های مایع زباله، باید بتواند از جمع آوری موثر نمونه های گاز دودکش و حذف مایع زباله اطمینان حاصل کند.
• 2.24 پمپ دیافراگمی وارداتی، سرعت جریان: 33 لیتر در دقیقه، خلاء: 700 ㎜Hg، فشار: 2.5 بار.
• 2.25 سر فیلتر فیلتر دوده PARKER آمریکایی از PTFE جامد ساخته شده است که داخل آن مواد فیلتر PTFE 0.5 میلی متر است.
• 2.26 سر فیلتر فیلتر رطوبت از PTFE جامد ساخته شده است و مایع پایین را می توان از طریق تله تخلیه کرد.
• 2.27 کندانسور نوع کمپرسور، ظرفیت خنک کننده 320KJ/h، پایداری نقطه شبنم 0.1 درجه، تغییر استاتیک نقطه شبنم 0.1K، درجه حفاظت IP20.
• 2.28 روتامتر وارداتی با برد 0-1L/min.
• 2.29 سه ترموکوپل OMEGA که همگی ترموکوپل‌های عایق‌دار زره‌دار 0.5 میلی‌متری از نوع K هستند.کنتاکت ها باید روی یک قوس دایره ای با شعاع (87±5) میلی متر از محور، با زاویه 120 درجه قرار گیرند.
• 2.30 دو مجموعه از پروب های دو طرفه با سنسورهای فشار وارداتی با دامنه حداقل (0-100) Pa و دقت ± 2Pa متصل می شوند.زمان پاسخ 90% خروجی سنسور فشار حداکثر 1 ثانیه است.
• 2.31 پروب نمونه گیری گاز با تنظیم کننده گاز و آنالایزر گاز ورودی O2 و CO2 متصل است.دقت آنالایزر اکسیژن 0.02٪ است و زمان پاسخ بیش از 12 ثانیه نیست.
• 2.32 آنالایزر اکسیژن وارداتی باید از نوع پارامغناطیس باشد و می تواند حداقل 16%-21% (V/V) 02 را اندازه گیری کند. زمان پاسخ آنالایزر اکسیژن نباید از 12 ثانیه تجاوز کند.در عرض 30 دقیقه، رانش و نویز آنالایزر بیش از 100×10-6 نیست.خروجی تحلیلگر به سیستم جمع آوری داده باید حداکثر وضوح 100×10-6 داشته باشد.
• 2.33 آنالایزر دی اکسید کربن وارداتی باید از نوع IR باشد و می تواند CO2 را با غلظت حداقل 0٪ -10٪ اندازه گیری کند و خطی بودن آنالایزر باید حداقل 1٪ از مقیاس کامل باشد.زمان پاسخ تحلیلگر نباید از 12 ثانیه تجاوز کند.خروجی تحلیلگر به سیستم جمع آوری داده باید حداکثر وضوح 100×10-6 داشته باشد.
• 2.34 سیستم تضعیف نوری از نوع لامپ رشته ای است که بر روی لوله کناری لوله اگزوز دود با اتصال انعطاف پذیر نصب می شود و شامل دستگاه های زیر می باشد:
• 2.35 لامپ یک لامپ رشته ای است و در دمای رنگ (100±2900) کلوین استفاده می شود.منبع تغذیه یک جریان مستقیم پایدار است و محدوده نوسان جریان در ± 0.5٪ (شامل دما، پایداری کوتاه مدت و بلند مدت) است.
• 2.36 سیستم لنز، برای تمرکز نور در یک پرتو موازی با قطر حداقل 20 میلی متر استفاده می شود.سوراخ ساطع کننده نور فتوسل باید در نقطه کانونی عدسی در مقابل آن قرار گیرد و قطر آن (d) باید به فاصله کانونی (f) لنز بستگی داشته باشد به طوری که d/f کمتر از 0.04 باشد. ;
• 2.37 آشکارساز و کاوشگر فتودیود سیلیکونی وارداتی، اتاق تشخیص فوتوالکتریک دارای 0.1٪ پایداری خطی، محدوده اندازه گیری 10 بیتی است، پاسخگویی توزیع طیفی فتودیود سیلیکونی با CIE (منحنی روشنایی) سازگار است، تابع استاندارد V(γ) می تواند به دست آورد. دقت حداقل ± 5%؛
• 2.38 زمان پاسخ 90 درصدی سیستم تضعیف نوری نباید از 3 ثانیه تجاوز کند.
• 2.39 سیستم اکتساب داده (برای ثبت خودکار داده ها استفاده می شود)، برای O2 و CO2، دقت حداقل 100 × 10-6 (0.01٪) است، برای اندازه گیری دما، دقت 0.5 درجه سانتیگراد است، برای تمام ابزارهای دیگر، ابزار کامل است. مقدار خروجی مقیاس 0.1٪ از 0.1S برای زمان.ماژول اکتساب Advantech تایوان را بپذیرید.
• 2.40 سیستم اکتساب داده مقادیر مرتبط زیر را حداقل هر 3 ثانیه ثبت و ذخیره می کند:
• بار؛
• سرعت جریان جرمی گاز پروپان عبوری از مشعل، میلی گرم در ثانیه.
• اختلاف فشار پروب دو طرفه، Pa.
• غلظت O2، (V اکسیژن / V هوا)٪؛
• غلظت CO2، (V دی اکسید کربن / V هوا)٪؛
• مقدار دمای سه نقطه ای منطقه اندازه گیری جامع، K.
• 2.41 نرم افزار تست استاندارد، شامل کالیبراسیون سنسورهای مختلف، کالیبراسیون سیستم و رابط نرم افزار برای دستورالعمل های فنی.
