تجهیزات تست کفش 1500 واتی GB/T 3903.6-2017 برای تست عملکرد ضد لغزش پویا

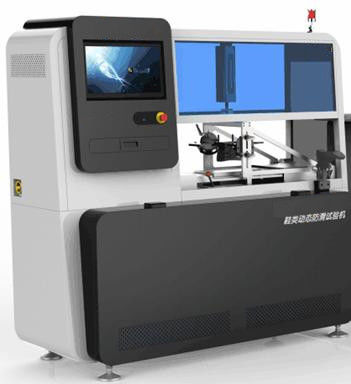

دستگاه تست پویا ضد لغزش کفش

استفاده می کند

برای تست عملکرد پویا ضد لغزش کل کفش یا زیره استفاده می شود.

استانداردها

GB/T 3903.6-2017, GB/T 28287-2012, EN 13287-2012, ASTM F2913-2011 (ASTM F1677-2005), SATRA TM 144, EN ISO 20345, GB 201205, GB 20126, 201148GB/Q: T 4549:2013,QB/T 4552-2020,QB/T 4553:2013,QB/T 4556:2013,QB/T 5300-2018,QB/T 5301-2018,QB/T 2018,QB/T 519,Q 5541-2020

اصل

بار مشخص شده را از طریق رسانه های مختلف (صفحه فولادی ضد زنگ، کاشی و سرامیک یا مشخص شده) اعمال کنید.تعداد و سرعت اصطکاک مشخص شده را تنظیم کنید.برای اندازه گیری ضریب اصطکاک کفی برای تعیین مقاومت در برابر لغزش کفش؛

موارد تست: لغزش پاشنه به جلو

لغزش قسمت جلویی عقب

لغزش صاف به جلو

مشخصات فنی

1. فشار عمودی: 0 تا 1000 نیوتن.

2. کشش افقی: 0~1000N.

3. سرعت تست: (0.03±0.3±0.03) متر بر ثانیه قابل تنظیم.

4. ضربه صفحه متحرک: 0 ~ 200 میلی متر.

5. زمان تماس ثابت: 0 تا 5 ثانیه.

6. دستگاه ثابت کفش آخرین: 0 ~ 30;

7. سنسور عمودی: 1KN یک (نوع دیسک NTS ژاپن).

8. سنسور سطح: 1KN دو (نوع دیسک NTS ژاپن).

9. دقت: ± 0.5%;

10. دقت کنترل فشار عمودی: ± 1٪.

11. زمان کنترل فشار عمودی: 0 برای تنظیم مقدار، کمتر از 0.2 ثانیه.

12. کاهنده سیاره ای: نسبت کاهش 1:15 است، و عملکرد نویز کم است.

13. ریل راهنمای خطی دقیق را اتخاذ کنید.

14. کلاچ ترمز: تحقیق و توسعه تایوان;

15. تسمه تایم گیربکس: کره جنوبی سامسونگ;

16. سنسور جابجایی: ژاپن Rheinland دقت 0.001mm;

17. میز کار: 600 * 320 میلی متر (ساخته شده از فولاد ضد زنگ);

18. موتور کنترل: سروو موتور پاناسونیک ژاپن 750W;

19. سیستم فشار: با استفاده از کنترل سوپاپ متناسب SMC ژاپنی، تنظیم کامپیوتر، فشار خودکار.

20. قفسه نمونه: ساخته شده از آلیاژ آلومینیوم;

21. سیستم کنترل + نرم افزار: سیستم اکتساب با سرعت بالا و نرم افزار تست ویژه توسعه یافته توسط شرکت Hengyu، روش های تست داخلی مانند EN 13287، SATRM 144، ASTM F2913، GB/T3903.6 و غیره را می توان مستقیماً فراخوانی کرد.

22. سیلندر نیرو: سیلندر SMC;

23. دستگاه حفاظت: حفاظت از نشت، حفاظت از فشار بیش از حد، حفاظت از حد ضربه بافر هوا.حفاظت سوئیچ توقف اضطراری؛

24. زاویه سنج گوه: 7 درجه و 5 درجه;

25. هوای فشرده: حداقل 6 بار، با دستگاه تمیز کننده پس از آسیاب (تفنگ پاشش پنوماتیک).

26. ابزار مجهز به یک قفسه تاشو با بارگیری سریع آخر است.

سایز (طول*عرض*ارتفاع سانتی متر): 192*81*175;

وزن (کیلوگرم): 300

الزامات نصب:

1. منبع تغذیه: AC 220V 50Hz 1500W;

2. محیط زیست: 23±2℃، 50%±5%؛

3. عملیات: فرود;

4. گاز مورد نیاز: هوای فشرده

لیست بسته بندی

• ل 1 میزبان;
• l 1 جفت کفش فنری دوام دارد (40، 41، 42، 43، 44) برای کفش های کامل تاشو مخصوص (برای نصب کل کفش یا نمونه آزمایشی زیره).
• l یک قفسه تاشو با بارگیری سریع آخر؛
• l EN 13287 پاهای مصنوعی مکانیکی (4 عدد در مجموعه، برای نصب سایز کفش زیر 250)؛
• l بلوک زاویه گوه 5 درجه، 7 درجه (برای تنظیم زاویه کفش)؛
• l 1 قطعه بلوک لاستیکی استاندارد EN 13287 (برای کالیبراسیون کاشی و ابزار استفاده می شود).
• l 1 پایه تست چسب استاندارد (برای کالیبراسیون کاشی و ابزار استفاده می شود).
• l 1 بلوک سنگ زنی تنها؛
• l دستگاه سنگ زنی و پاکسازی (تفنگ پاشش پنوماتیک)؛
• l کاغذ سنباده کاربید سیلیکون P400 1 بسته (50 برگ)؛
• l 2 GB/T 3903.6:2017 صفحات شیشه ای استاندارد;
• l 1 مجموعه کاشی و سرامیک استاندارد EN 13287 (آجرهای خاکستری تولید شده در انگلستان، محیط روسازی استاندارد SRA)؛
• l 1 قطعه ورق فولادی تست فولاد ضد زنگ EN 13287 (محیط روسازی استاندارد SRB)؛
• کاشی استاندارد l3 (آجر قرمز بریتانیایی، SATRA TM 144، ASTM F2913 محیط روسازی)؛
• l SATRA TM 144، ASTM F2913 1 عدد (5، 7) برای بلوک زاویه نصب روکش کفش.
• l 2 بطری سدیم لوریل سولفات (آماده شده برای آزمایش کاشی SRA در جاده های مرطوب و لغزنده)؛
• l 1 بطری محلول آبی استاندارد گلیسیرین، 2 بطری گلیسیرین معمولی (برای آزمایش صفحه فولاد ضد زنگ SRB در جاده های مرطوب و لغزنده آماده شده است).
• l 1 رول چسب فوق العاده وارداتی (نیروی چسبندگی قوی، چسب پس از پاره شدن نمی چسبد، برای چسب استاندارد، زیره کفش، پوست آسمان و غیره استفاده می شود).
• l 1 تستر زبری (برای تشخیص زبری کاشی ها و صفحات فولادی ضد زنگ)؛
• l یک کمپرسور هوای بی صدا؛
• l یک کامپیوتر و یک چاپگر.
