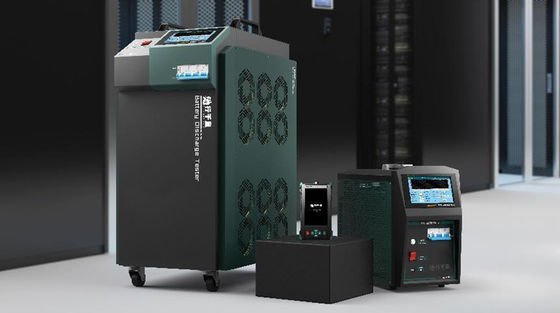

100V/50A-تجهیزات تست آزمایشگاه شارژ و تخلیه باتری

توضیحات محصول تجهیزات تست آزمایشگاهی

تستر شارژ/دشارژ باتری یک ابزار تست با کارایی بالا است که به تازگی توسط شرکت ما برای حل سریع آزمایش تخلیه تخلیه بسته باتری، آزمایش ظرفیت باقیمانده بسته باتری، بازرسی تک واحدی و تعمیر و نگهداری روزانه باتری ساخته شده است.این ابزار از فناوری کنترل شارژ و دشارژ پیشرفته در داخل و خارج از کشور استفاده می کند و به طور ویژه برای آزمایش های شارژ، دشارژ، شارژ چرخه ای و تخلیه باتری با توجه به ویژگی های شارژ و دشارژ باتری های سرب اسید و لیتیوم طراحی شده است.تستر می تواند ولتاژ باتری، جریان تخلیه، مدت زمان تخلیه، ظرفیت تخلیه و سایر پارامترها را در طول فرآیند تخلیه در زمان واقعی نظارت کند.این ابزار از یک سیستم عامل تعبیه شده هوشمند استفاده می کند و از انتقال داده های بی سیم برای تحقق شبکه تست باتری پشتیبانی می کند، که نگهداری و مدیریت بسته باتری را آسان تر و علمی تر می کند، بنابراین عمر بسته باتری را افزایش می دهد.این می تواند به طور گسترده در صنایع مختلف مانند ارتباطات، برق، برج، تولید کنندگان باتری، شرکت های خودروهای انرژی نو، راه آهن، مترو، پتروشیمی و غیره استفاده شود. با مزایای عملکرد آسان و شارژ و دشارژ ایمن، تست ایده آل ابزاری برای آزمایش عملکرد و تعمیر و نگهداری سیستم DC.

ویژگی محصول تجهیزات تست آزمایشگاهی

• تخلیه محصول با استفاده از مقاومت ضریب دمای مثبت پلیمری (ضریب دمای مثبت پلیمری) که به عنوان PTC نامیده می شود، دستگاه می تواند نقش محافظتی را در مدار زمانی که نوسان جریان بیش از حد زیاد، دمای خیلی بالا، با جریان اضافه (مانند اتصال کوتاه) خود به خود ایفا می کند. عملکرد حفاظتی، مقدار مقاومت جریان اضافه به شدت افزایش می یابد تا جریان را محدود کند تا از آسیب به اجزای مدار جلوگیری شود.هنگامی که عیب برطرف می شود، دمای دستگاه PTC به طور خودکار کاهش می یابد و به حالت مقاومت پایین باز می گردد، با ضریب ایمنی بالا، اجتناب از پدیده داغ قرمز و سازگاری محیطی قوی تر، و کل فرآیند آزمایش تخلیه را ایمن تر و پایدارتر می کند.
• برد کنترل اصلی از CPU ARM با عملکرد بالا STMicroelectronics وارداتی استفاده می کند: عملکرد پایدار، فرکانس بالا، قدرتمند، طراحی افزونگی CPU دوگانه در فرآیند تخلیه، CPU اصلی مسئول عملیات و پردازش دستورالعمل ها است، CPU ثانویه مسئول است. نظارت بر آلارم و کنترل فرآیند، در مواقع اضطراری، CPUهای اصلی و ثانویه این کار را انجام خواهند داد.در مواقع اضطراری، CPU اصلی و ثانویه خروجی را به طور همزمان قفل می کنند

شکل 1 نقشه فیزیکی پردازشگر برد کنترل

• صفحه نمایش لمسی رنگی واقعی 7 اینچی: LCD 7 اینچی با وضوح بالا با وضوح 1024x800 می تواند برای نمایش تصویری هیستوگرام ها، جداول، نمودارها، گزارش های داده، اسناد کمکی و غیره استفاده شود. پنل لمسی یک فیلم کامپوزیت چند لایه درجه نظامی است. پنل لمسی مقاومتی با توانایی ضد تداخل قوی، به ویژه برای تداخل الکترومغناطیسی و تداخل پالس گذرا تولید شده توسط نیروگاه‌ها، اتاق‌های باتری و شارژرهای فرکانس بالا مناسب است.عملیات منو و تغییر صفحه را می توان مستقیماً از طریق صفحه لمسی انجام داد و کل عملیات ساده و واضح است
• این عملکرد الگوی از پیش تعیین شده پارامتر را شارژ و تخلیه می کند: شش الگوی پارامتر آزمایشی که معمولاً استفاده می شود داخلی هستند و داده های الگو را می توان پس از قطع برق ذخیره کرد.پس از تنظیم، تا زمانی که پارامترهای آن تغییر نکند، همیشه موثر است و هر بار که راه اندازی می کنید از مشکل تنظیم بسیاری از پارامترها جلوگیری می کند.با تنظیمات پارامتر انواع مختلف باتری ها آشنا شوید.آزمایش را می توان مستقیماً پس از روشن شدن برق شروع کرد.نیازی به تنظیم مکرر پارامترها نیست.آزمون واقعاً با یک کلید شروع می شود و این آزمایش را ساده و کارآمد می کند.
• ماژول مانیتورینگ واحد از انتقال سیمی LORO بی سیم + RS485 استفاده می کند: سازگار با نظارت بر سطح ولتاژ چهار واحد 2V/4V/6V/12V.و منبع تغذیه داخلی، بدون منبع تغذیه خارجی.هر ماژول بی سیم می تواند 12 باتری را به طور همزمان نظارت کند، که ساده تر از حالت اتصال سنتی است که در آن هر ماژول فقط 4/6 ولتاژ جداگانه را نظارت می کند.دو حالت ارتباطی بی سیم و سیمی وجود دارد که با توجه به شرایط فعلی می توان آنها را تغییر داد (توجه: ماژول مانیتورینگ تک اختیاری است)
• نرم‌افزار مدیریت و تجزیه و تحلیل داده‌های ترمینال رایانه شخصی مجهز است: می‌تواند داده‌های آزمایشی تولید شده توسط تجهیزات، از جمله منحنی تک ولتاژ، کل گروه منحنی‌های ولتاژ، کل گروه منحنی‌های جریان، نمودار تک نوار، داده‌های زمان واقعی را انجام دهد. جدول، محافظت از رمز عبور نرم افزار رایانه بالایی، نتیجه گیری آزمایشی و سایر عملکردها، و می تواند به طور خودکار گزارش های قالب سند Excel/Word را مطابق با نیاز تولید کند و آنها را چاپ و بایگانی کند.
• عملکرد ذخیره سازی و پشتیبان گیری اطلاعات قدرتمند و راحت: فضای ذخیره سازی اطلاعات 8 گیگابایتی تعبیه شده است که می تواند بیش از 1000 گروه از داده های شارژ و تخلیه را ذخیره کند و از عملکردهایی مانند مشاهده، تجزیه و تحلیل و حذف داده های تاریخی پشتیبانی می کند.یک فلش دیسک 16 گیگابایتی USB مجهز به دستگاه است که می تواند داده های فرآیند آزمایش را پس از قرار دادن آن در پورت USB دستگاه به فلش دیسک USB منتقل کند و سپس فلش USB را برای تجزیه و تحلیل داده ها و تهیه نسخه پشتیبان از داده ها به رایانه منتقل کند. مدیریت از طریق نرم افزار کامپیوتر بالایی
• نمایش منحنی داده های تاریخی: از طریق تابع منحنی داده های تاریخی رابط مدیریت داده، می توانید فایل های داده داخلی را در قالب نمودار و اسیلوگرام و همچنین بزرگنمایی، کوچک نمایی، حرکت به چپ و راست مشاهده و پرس و جو کنید. اسیلوگرام ها از زوایای متعدد

• انواع مختلفی از شرایط پایان تخلیه آزمایشی را می توان تنظیم کرد، از جمله ظرفیت تخلیه، مدت زمان تخلیه، ولتاژ کم تک، ولتاژ پایین کل گروه.پس از برآورده شدن هر شرایط آزمایشی، تخلیه به طور خودکار متوقف می شود، همچنین ولتاژ بیش از حد، جریان بیش از حد، دمای بیش از حد، ذخیره سازی غیرعادی داده ها، اتصال معکوس پایانه های تست ولتاژ و سایر نمایشگرهای هشدار خطای تست.
• انواع مختلفی از شرایط پایان شارژ آزمایشی را می توان تنظیم کرد، از جمله ظرفیت تخلیه، مدت زمان شارژ، حد بالایی تک ولتاژ پایین و حد بالایی ولتاژ کل گروه.با برآورده شدن هر یک از شرایط آزمایش، شارژ به طور خودکار متوقف می شود.
• دارای عملکرد فعال سازی و تعمیر است: بسته می تواند ماده فعال ولکانیزاسیون الکترود منفی را از طریق عملکرد فعال سازی فعال کند، شارژ و دشارژ را چرخه کند، کاهش ظرفیت را کاهش دهد و عمر باتری را بهبود بخشد.
• عملکرد خود کالیبراسیون: دستگاه مجهز به عملکرد تصحیح کالیبراسیون ولتاژ و جریان است که می تواند نتایج اندازه گیری را در محل کالیبره کند.خطای اندازه گیری را می توان بارها کالیبره و اصلاح کرد تا از دقت اندازه گیری اطمینان حاصل شود.این عملکرد به ویژه برای استفاده زمانی مناسب است که نیاز به سازگاری بین قرائت ابزار و ابزارهای میدانی وجود داشته باشد.
• رابط مانیتورینگ واحد دستگاه از مشاهده داده‌های تک ولتاژ به روش‌های مختلف پشتیبانی می‌کند: ولتاژ تک باتری در زمان واقعی جمع‌آوری می‌شود و به دو روش، یعنی هیستوگرام/جدول، برای راحتی ارزیابی و تجزیه و تحلیل، و برای راحتی نمایش داده می‌شود. نمایش شهودی وضعیت ولتاژ باتری.

پارامترهای فنی تجهیزات تست آزمایشگاهی

100V50A-تستر شارژ و تخلیه باتری.pdf
