جزئیات محصول:
پرداخت:
|
حالت چرخش: | چرخش در جهت عقربه های ساعت، مکان یابی دقیق موتور پله ای | منبع تغذیه: | AC220V / 50Hz |
---|---|---|---|
تعداد مواد آزمون: | شش ایستگاه | سرعت تست: | سوئیچ دکمه: 5 تا 60 بار |
تعداد تست ها: | 1 تا 999999 بار قابل تنظیم است | زمان روشن شدن: | 0 ~ 999.9 ثانیه (دقیقه) قابل تنظیم |
زمان قطع شدن: | 0 ~ 999.9 ثانیه (دقیقه) قابل تنظیم | سرعت دوران: | 5 ° ~ 360 ° / S را می توان تنظیم کرد |
زاویه چرخش: | 5 درجه ~ 7200 درجه قابل تنظیم است | تعداد دنده ها: | 1 تا 10 دنده قابل تنظیم است |
برجسته: | تجهیزات تست اسباب بازی 6 ایستگاه,تجهیزات تست اسباب بازی AC220V,دستگاه تست اسباب بازی استقامت سوئیچ |

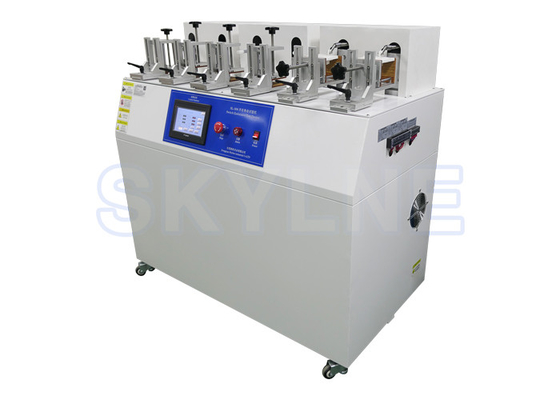

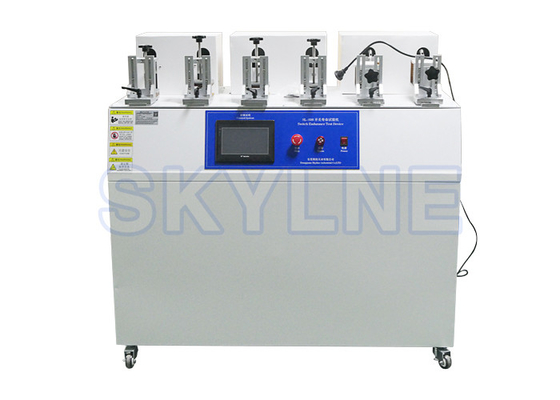

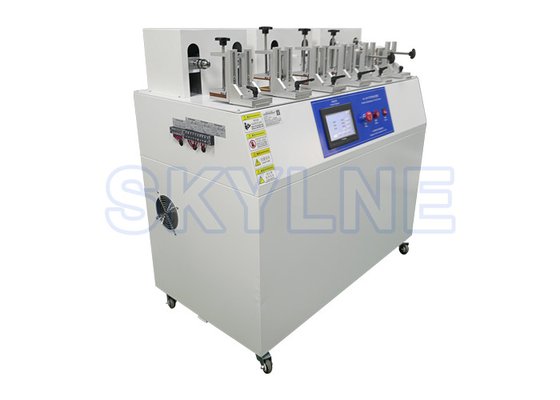

تستر استقامت سوئیچ 6 ایستگاه با کیفیت بالا با قیمت پایین تر
این تستر مطابق با مفاد مربوطه GB2099.1، GB17465.1، GB15092.1 طراحی شده است و برای آزمایش تجهیزات تست عمر محصولات سوئیچ برای مصارف خانگی و مشابه استفاده می شود.
و برای تست عمر الکتریکی دوشاخه ها و پریزها و کوپلرها و کلیدهای لوازم خانگی به جعبه بار متصل است.
تست تجهیزات برای کنترل کیفیت و بازرسی کیفیت توسط دپارتمان بازرسی کیفی سازندگان لوازم برقی و لوازم خانگی ضروری است.
دستگاه تست طول عمر سوئیچ و پریز، سیلندر را برای انجام نیرو، هدایت مجموعه اسلاید با فیکسچر دوشاخه برای انجام حرکت خطی متقابل، به منظور تکمیل عمل روشن و خاموش کردن سوئیچ اتخاذ می کند.فرکانس عمل و زمان روشن/خاموش آن توسط PLC (کنترل کننده قابل برنامه ریزی) و صفحه لمسی کنترل می شود که کار با آن آسان و قابل اطمینان است.
1. تعداد مواد تست: شش ایستگاه، از جمله تست سوئیچ چرخشی یک یا دو ایستگاه، تست سوئیچ چرخشی سه یا چهار ایستگاه، و تست سوئیچ دکمه فشاری پنج یا شش ایستگاه.
2. سرعت تست: سوئیچ دکمه: 5 ~ 60 بار / دقیقه قابل تنظیم.کلید چرخشی 1 تا 10 بار / دقیقه قابل تنظیم (توجه: یک بار برای چرخه متقابل).
3. تعداد تست: 1 تا 999999 بار قابل تنظیم است.
4. زمان روشن شدن: 0 ~ 999.9 ثانیه (دقیقه) قابل تنظیم.
5. زمان قطع: 0 ~ 999.9 ثانیه (دقیقه) قابل تنظیم.
6. سرعت چرخش: 5 ° ~ 360 ° / S را می توان تنظیم کرد
7. زاویه چرخش: 5 ° ~ 7200 درجه را می توان تنظیم کرد
8. تعداد دنده: 1 تا 10 دنده قابل تنظیم است
9. حالت چرخش: چرخش در جهت عقربه های ساعت، موقعیت دقیق موتور پله ای
10. منبع تغذیه: AC220V / 50Hz.
11. استفاده از محیط: دمای 0 ~ 40 ℃، رطوبت نسبی ≤ 85٪، بدون لرزش شدید، شوک، لرزش، و مکان های هوا غیر خورنده.
سیستم کنترل از صفحه نمایش لمسی استفاده می کند.هنگام انتخاب عملکردها و تنظیم پارامترها، کافی است دکمه مربوط به آن عملکرد را مطابق با دستورالعمل های موجود در صفحه با انگشت خود فشار دهید و برای جلوگیری از آسیب رساندن به فیلم صفحه، آن را محکم فشار ندهید.
ایستگاه 1: وارد رابط آزمایشی ایستگاه 1 شوید.
سایر ایستگاه های کاری مشابه یک ایستگاه کاری هستند
1.صفحه را باز کنید
تصویر 1.
2. تست سوئیچ چرخشی (ایستگاه 1 یا ایستگاه 2.)
تصویر 2
(1).تعداد تست: تعداد واقعی دفعات آزمایش هر ایستگاه را نمایش می دهد و کادر قرمز تعداد تنظیمات را نشان می دهد.
(2).فاصله زمانی دنده: فاصله زمانی تنظیم دنده 0-99.9S را می توان تنظیم کرد.
(3).زاویه تست: 5 تا 360 درجه قابل تنظیم است
(4).تنظیم چرخ دنده: تعداد دنده های نمونه را تنظیم کنید
(5).سرعت تست: 5° ~ 360° / S را می توان تنظیم کرد
(6).وضعیت عملکرد: هنگام آزمایش چشمک می زند، هنگام توقف چشمک نمی زند.
(7).گزینه های شناسایی: بله هشدار زمانی رخ می دهد که محصول یک خطای طولانی یا وقفه طولانی ایجاد کند.خیر خوب یا بد بودن نمونه را تشخیص نمی دهد و با رسیدن به تعداد آزمایش متوقف می شود.
(8) شروع: هر سوئیچ را با فشار دادن شروع کنید
(9).توقف: تست سوئیچ بیت را با فشار دادن متوقف کنید.
(10).پاک کردن: تعداد تست های سوئیچ بیت را پاک کنید.
(11).انتشار زنگ هشدار: هنگامی که زنگ هشدار رخ می دهد، این دکمه را فشار دهید تا زنگ هشدار متوقف شود.
(12).تأیید مبدا: پس از تنظیم دستی مبدا نمونه، تأیید مبدا را فشار دهید تا شروع شود، نه برای تأیید مبدا شروع نمی شود، برای محافظت از سوئیچ نمونه.
3.تست سوئیچ راکر و سوئیچ دکمه فشاری (ایستگاه 3-6)
تصویر 3
(1) تعداد آزمایش: نمایش تعداد واقعی آزمایش ها در هر ایستگاه، کادر قرمز شماره تنظیم شده است.
(2) زمان روشن: تنظیم/نمایش زمان روشن شدن هر ایستگاه در طول آزمایش.
(3) تنظیم ضربه: تنظیم ضربه میله کشش: 0-50 میلی متر را می توان تنظیم کرد
(4) زمان قطع: تنظیم / نمایش زمان قطع اتصال هر ایستگاه در طول آزمایش.
(5) تنظیم سرعت: 0-100MM/S را می توان تنظیم کرد
(6) وضعیت عملکرد: هنگام آزمایش چشمک می زند، هنگام توقف چشمک نمی زند
(7) گزینه های شناسایی: بله هشدار زمانی رخ می دهد که محصول یک خطای طولانی یا وقفه طولانی ایجاد کند.خیر بدون تشخیص خوب یا بد نمونه، با رسیدن به تعداد آزمایش متوقف شود
(8) شروع: هر سوئیچ را با فشار دادن شروع کنید
(9) توقف: تست سوئیچ بیت را هنگام فشار دادن متوقف کنید.
(10) Clear: داده های تست سوئیچ بیت را پاک کنید.
(11) انتشار زنگ هشدار: این دکمه را فشار دهید تا زنگ هشدار زمانی که رخ می دهد آزاد شود.
1. نصب کلید چرخشی.
نصب نمونه: ابتدا کلید چرخشی را نصب کنید تا به موقعیت اولیه بچرخد، سپس کلید چرخشی را روی فیکسچر سمت راست ببندید و سپس سر چرخشی را با یک دسته مخصوص روی چاک ببندید (تصویر زیر را ببینید)
2. نصب کلید/کلید سوئیچ.
کلید راک/کلید را محکم در فیکسچر نصب کنید و موقعیت را به سمت بالا، پایین، چپ و راست تنظیم کنید
(1) نمونه را نصب کرده و موقعیت را تنظیم کنید، آن را با دست نشان دهید تا سوئیچ مورد آزمایش به طور معمول روشن و خاموش شود.
(2) تمام پارامترهای تست را مطابق با الزامات تست تنظیم کنید.
(3) بدون تشخیص خوب یا بد نمونه آزمایش کنید، بدون شناسایی انتخاب کنید، پس از رسیدن به تعداد دفعات تعیین شده متوقف شوید.
(4) خوب یا بد بودن نمونه را در طول آزمایش تشخیص دهید، نمونه را روی ترمینال بار قرار دهید و انتخاب کنید که شناسایی داشته باشید.
(5) کلید "شروع" را فشار دهید، تست شروع می شود، کلید "توقف" را فشار دهید، تست متوقف می شود.هنگامی که تست به تعداد دفعات از پیش تعیین شده رسید، آزمایش به طور خودکار متوقف می شود، "صفر" را فشار دهید تا داده های تست را صفر کنید.
(6) پس از آزمایش، برق را خاموش کنید.
سیم کشی سوئیچ و بارگذاری
1. ابزار باید مرتبا تمیز شود.
2. در حین کار از مسدود شدن مصنوعی حرکت قطعات متحرک خودداری کنید.
پوسته باید زمین شود.
1. ابزار باید مرتبا تمیز شود.
2. در حین کار از مسدود شدن مصنوعی حرکت قطعات متحرک خودداری کنید.
پوسته باید زمین شود.
