Skyline Instruments Co.، LTD
ما فقط تست تجهیزات آزمایشگاهی را تولید می کنیم
حراجی:
 |
| محل منبع: | چین |
| نام تجاری: | Skyline |
| گواهی: | ISO |
| شماره مدل: | تستر باتری |
| مقدار حداقل تعداد سفارش: | 1 واحد |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | کیس پلی وود |
| زمان تحویل: | 15 روز کاری |
| شرایط پرداخت: | T/T، Western Union، MoneyGram |
| قابلیت ارائه: | 1 عدد در ماه |
| ورودی برق: | AC380V±10% 50/60±5Hz | امپدانس ورودی: | ≥1MΩ |
|---|---|---|---|
| جریان ورودی: | 607.8 A/فاز | سر و صدا: | ≤75db |
| سیم کشی برق ورودی: | سه فاز چهار سیمه | محدوده دمای کاری: | 25℃±10℃ (دقت تضمین شده) |
| راندمان کلی (حداکثر): | 94% | نوع ماژول کنترل قدرت: | IGBT |
| برجسته: | تجهیزات تست آزمایشگاه IGBT,تجهیزات آزمایش آزمایشگاهی 600 ولت,تجهیزات تست باتری 300 آمپر |
||

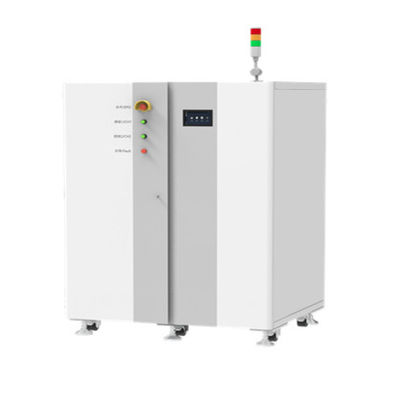

سیستم تست باتری
تست شبیه سازی باتری قدرت، تست نرخ.
تست چرخه عمر؛
قدرت، ظرفیت، تشخیص انرژی؛
تطبیق مجازی بسته‌های باتری قدرت: اتصال منحنی شارژ-تخلیه، تشخیص و ارزیابی قوام باتری.
تشخیص قابلیت شارژ و دشارژ با نرخ بالا؛
باتری قدرت، تشخیص ماژول سری باتری ذخیره انرژی: ولتاژ مونومر، نظارت بر دمای مونومر (تجهیزات ولتاژ بالا).
یک پلت فرم تشخیص شارژ-دشارژ با کارایی بالا که به طور ویژه برای ماژول های باتری با چگالی بالا (پکیج) توسعه یافته است.
طراحی جداسازی فرکانس برق، همراه با رانش دمای پایین، عملکرد بالا 24 بیتی چند کاناله
تراشه تبدیل آنالوگ به دیجیتال ADC، دقت حالت پایدار بالاتر از تجهیزات سنتی است.
این سیستم دارای چگالی توان بالا، ادغام چند کاناله و عملکردهای بازیابی انرژی است.
عملکرد HMI، کالیبراسیون خودکار هوشمند با یک کلید.
انواع سازگاری BMS، پشتیبانی از شارژ و تخلیه پورت یکسان/متفاوت، پشتیبانی از طرح رله/MOSBMS.پشتیبانی از توسعه ارتباط مستقل CAN و RS485؛پشتیبانی از عملکرد پیکربندی DBC
کنترل از راه دور کامپیوتر میزبان از طریق اترنت انجام می شود که می تواند اتصال موازی کانال ها، پشتیبانی از پالس و شبیه سازی شرایط کاری را درک کند.
طراحی رابط تعامل انسان و کامپیوتر، عملکرد سیستم ساده و آسان برای کار است.پشتیبانی از تعدادی تنظیمات سفارشی؛مجهز به سرویس یادآوری خودکار کالیبراسیون منظم.
سیستم تشخیص ماژول & PACK یک دستگاه شارژ و دشارژ با دقت بالا است که به طور ویژه برای آزمایش بسته باتری با قدرت بالا توسعه یافته است.دارای ویژگی های سرعت پاسخ دینامیکی بالا، دقت پایدار بالا، پیکربندی انعطاف پذیر کانال های متعدد و غیره است. از تست پالس، تست عمر چرخه، تست شبیه سازی وضعیت صنعتی پشتیبانی می کند.این سیستم دارای عملکردهای ورودی چند کاناله و بازیابی انرژی است که می تواند در طول فرآیند شارژ و دشارژ در مصرف برق بسیار صرفه جویی کند.این توپولوژی تبدیل DC با فرکانس بالا دو طرفه، همراه با تراشه تبدیل چند کاناله 24 بیتی AD با کارایی بالا را اتخاذ می کند، وضوح نمونه برداری بالاتر از تجهیزات سنتی تک برد است.
کل سیستم از یک طراحی معماری سه لایه (لایه سیستم قدرت، لایه نظارت متمرکز، لایه تعامل از راه دور) استفاده می کند و هر لایه مستقل از یکدیگر است و وظایف خود را برای اطمینان از عملکرد قابل اعتماد سیستم انجام می دهد.
ساخت و بهبود مدل شبیه سازی MTALAB.
طراحی بهینه هر شاخص پارامتر را تضمین کنید.
به طور موثر پیک رزونانس تولید شده توسط فیلتر LCL را برای اطمینان از پایداری سیستم حلقه بسته سرکوب کنید.
طراحی خط صفر سه فاز:اتخاذ طراحی پیشرفته سه فاز خط صفر، از طریق مدار PFC پل سه فاز بالغ و قابل اعتماد، ولتاژ باس پایدار است و نیازهای پاسخ سریع را برآورده می کند.
توان بالا و هارمونیک کم:ضریب توان دو طرفه > 0.99، هارمونیک جریان کم < 5 درصد، مناسب برای شبکه های مختلف قدرت خشن، و اینورتر به طور قابل اعتماد به شبکه متصل است.
طراحی جداسازی فرکانس:از طریق ترانسفورماتور جداسازی فرکانس قدرت، جداسازی دو طرفه، جریان انرژی دو طرفه، پایدار و قابل اعتماد.
سازگاری قوی:سازگاری الکترومغناطیسی عالی، ماژول قابل اعتمادتر و کارآمدتر است.
مدار BUCK-BOOST را بپذیرید:مدار BUCK-BOOST کارآمد و قابل اعتماد را برای تحقق پاسخ سریع شارژ و دشارژ اتخاذ کنید.
طراحی فیلتر LCL با کارایی بالا:همراه با مدار فیلتر LCL با کارایی بالا، ریپل کم، دقت بالا، کنترل مستقل هر کانال، پشتیبانی از اتصال موازی کانال/ماژول.
الزامات مختلف آزمون را برآورده کنید:توپولوژی از تبدیل انعطاف پذیر پشتیبانی می کند و می تواند برای سازگاری با پورت های مختلف شارژ و دشارژ، تخلیه فشار منفی صفر، و نیازهای مختلف تست باتری، توسعه یابد.
| لیست لوازم جانبی تجهیزات | ||
| شماره سریال | نام | تذکر دهید |
| 1 | خط خروجی جریان اصلی کانال | طول 3 متر |
| 2 | خط نمونه برداری ولتاژ کانال اصلی | 3 متر طول |
| 3 | سیم فعلی به ترمینال باتری متصل است | خط بینی |
| 4 | خط نمونه گیری دمای کانال کمکی | 3 متر |
| 5 | سیم برق AC | کابل به طول 3 متر |
| 6 | خط ارتباطی شبکه | پیکربندی میدان |
| تابع ضبط بخش داده ها | |
| هر مرحله دارای شرایط ضبط مستقل است که با توجه به ولتاژ می توان آن را در 3 مرحله تنظیم کرد | |
| پایگاه داده | |
| مدیریت مرکزی داده های تست با پایگاه داده MySQL | |
| روش خروجی داده | |
| EXCEL، TXT، نمودارها | |
| نوع منحنی | |
| طراحی قابل تنظیم | |
| روش ارتباط کامپیوتر میزبان | |
| بر اساس پروتکل TCP/IP | |
| پسوند شبکه | |
| بر اساس LAN، بخش شبکه مستقل، استخر IP با توجه به تعداد دستگاه ها تنظیم می شود | |
| تنظیم | از جمله نرم افزار کالیبراسیون جریان و ولتاژ |
| سرور | |
|
پردازنده i5 و بالاتر، فرکانس بالای 2.4G، حافظه بالای 8G ویندوز 10 پرو هارد دیسک سیستم 500G یا بیشتر منبع تغذیه یو پی اس (توصیه می شود) تعویض |
|
| سیستم نرم افزاری NEWARE | |
|
نرم افزار کنترل تست کلاینت BTS 8.0.X نرم افزار تجزیه و تحلیل داده BTSDA8.X |
|
| رابط | |
| پورت شبکه | |
سیستم ترکیب شیمیایی تشخیص باتری BTS بر اساس شبکه اصلی اداری و پلت فرم کار تجهیزات کامپیوتری است.پیاده سازی آن بسیار آسان است، عملیات ساده است و کاربر می تواند از راه دور از طریق اینترنت وارد سیستم شود تا عملیات های مختلف را روی تجهیزات انجام دهد.با استفاده از اتصال شبکه و پایگاه داده SQL، کنترل متمرکز چندین کابینت تجهیزات متصل، و مدیریت متمرکز، تجزیه و تحلیل و آمار همه داده ها.شکل 4 نمودار استقرار شبکه یک دستگاه تشخیص باتری BTS است.
| درجه حرارت | ||
| محدوده دمای کاری | 25℃±10℃ (دقت تضمین شده) | |
| محدوده دمای ذخیره سازی | -20℃~50℃ | |
| رطوبت | ||
| محدوده رطوبت نسبی محیط کار | ≦70% RH (بدون تراکم) | |
| رطوبت نسبی محیط نگهداری | ≦80% RH (بدون تراکم) | |
| کلاس حفاظتی | ||
| IP20 | ||
| مشخصات فنی | ||
| 1. مدل تجهیزات | ||
| 1. کد مواد | 6002n-600V300A | |
| 2. اطلاعات کانال | ||
| 1. تعداد کانال | کانال در هر رک | 2 |
| 2. کانال اصلی | ویژگی های کانال |
منبع جریان ثابت CC-CV و منبع ولتاژ ثابت اتخاذ می شود ساختار حلقه بسته دوگانه |
| حالت کنترل کانال | کنترل مستقل | |
| کانال ها به صورت موازی |
پشتیبانی تا 4 کانال به صورت موازی، تست پالس و آنالوگ نیست پس از اتصال موازی پشتیبانی می شود |
|
| 3. شاخص های ورودی | ||
| 1. برق ورودی | AC380V±10% 50/60±5Hz | |
| 2. ضریب قدرت | ≥99٪ (بار کامل) | |
| 3. THDi _ | ≤5٪ (بار کامل) | |
| 4. امپدانس ورودی | ≥1MΩ | |
| 5. برق ورودی | 400 کیلووات | |
| 6. جریان ورودی | 607.8 A/فاز | |
| 7. راندمان کلی (حداکثر) | 94% | |
| 8. سر و صدا | ≤75dB | |
| 9. تشخیص ولتاژ و جریان و نمونه برداری | اتصال چهار سیم (یک پورت برای شارژ و دشارژ) | |
| 10. نوع ماژول کنترل قدرت | IGBT | |
| 11. سیم کشی برق ورودی | سه فاز چهار سیمه | |
| 12. حفاظت |
ضد ولتاژ، ضد جزیره، فرکانس زیاد و کمتر، ولتاژ زیاد و کم، حفاظت از افت فاز و غیره |
|
| 4. عملکرد و شاخص های عملکرد | ||
| 1. ولتاژ | محدوده اندازه گیری در هر کانال | شارژ: 0 الی 600 ولت |
| دبی: 10 الی 600 ولت | ||
| حداقل ولتاژ تخلیه | 10 ولت | |
| دقت، درستی | 0.02 ± درصد FS | |
| وضوح | 24 بیت | |
| 2. جریان | محدوده اندازه گیری در هر کانال | 1.5A ~ 300A |
| دقت (محدوده مستقل) | 0.05 ± درصد FS | |
| جریان قطع ولتاژ ثابت | 300 میلی آمپر | |
| وضوح | 24 بیت | |
| 3. قدرت | توان خروجی تک کانال | 180 کیلو وات |
|
توان خروجی از کل دستگاه |
360 کیلووات | |
| 4. زمان | زمان پاسخگویی فعلی | ≤5 میلی‌ثانیه |
| زمان انتقال فعلی | ≤10 میلی‌ثانیه | |
| حداقل زمان گام | 0.1s _ _ | |
| 5. حالت شارژ و دشارژ | حالت شارژ و دشارژ |
شارژ جریان ثابت، شارژ ولتاژ ثابت، جریان ثابت و شارژ ولتاژ ثابت (انتقال روان از جریان ثابت به ولتاژ ثابت، از ضربه زدن به جریان و جریان زیاد جلوگیری می کند باتری، محافظت از باتری)، شارژ دائمی برق |
|
تخلیه جریان ثابت، تخلیه ولتاژ ثابت، دشارژ توان ثابت، دشارژ مقاومت ثابت |
||
| ضرب الاجل | ولتاژ، جریان، زمان نسبی، ظرفیت، -ΔV | |
| 6. مراحل شبیه سازی شرایط کاری | حالت شارژ | جریان، قدرت |
| حالت تخلیه | جریان، قدرت | |
| تغییر وضعیت | پشتیبانی از شارژ و دشارژ سوئیچینگ مداوم | |
| ضرب الاجل | زمان، شماره خط | |
| حجم داده دانلود کنید | حداکثر پشتیبانی برای 1 میلیون دانلود خط | |
| 7. مرحله نبض | حالت شارژ | جریان، قدرت |
| حالت تخلیه | جریان، قدرت | |
| حداقل عرض پالس | 100 میلی‌ثانیه | |
| تعداد پالس ها | یک گام پالس می تواند 32 پالس مختلف را پشتیبانی کند | |
|
تعویض مداوم از شارژ و تخلیه |
یک مرحله پالس می تواند تغییر مداوم از شارژ به تخلیه را تحقق بخشد | |
| طبق شرایط | ولتاژ، زمان نسبی | |
| 8. تست مقاومت داخلی DCIR DC | پشتیبانی از نقاط سفارشی برای محاسبه DCIR | |
| 9. حفاظت امنیتی | حفاظت از نرم افزار | حفاظت از داده های خاموش |
| با عملکرد تست آفلاین | ||
|
شرایط حفاظت ایمنی را می توان تنظیم کرد و قابل تنظیم است پارامترها عبارتند از: حد پایین ولتاژ، حد بالای ولتاژ، جریان حد پایین، حد بالای فعلی، زمان تاخیر |
||
| حفاظت سخت افزاری |
حفاظت ضد اتصال معکوس، حفاظت از ولتاژ بیش از حد، حفاظت بیش از جریان، حفاظت از بیش از حد دما و غیره |
|
| 5. مدیریت و تجزیه و تحلیل داده ها | ||
| 1. روش تنظیم مرحله | ویرایش فرم | |
| 2. ثبت داده ها | شرایط رکورد | حداقل فاصله زمانی: 10ms (100ms برای دسترسی به کانال کمکی) |
| حداقل فاصله ولتاژ: 1.2 ولت | ||
| حداقل فاصله جریان: 0.6A | ||
| ثبت فرکانس | 100 هرتز (10 هرتز در صورت اتصال به کانال کمکی) | |
| 3. پایگاه داده | با پایگاه داده MySQL | |
| 4. روش خروجی داده | اکسل، Txt | |
| 5. نوع منحنی | طرح قابل تنظیم، 4 محور Y | |
| 6. اسکن بارکد | پشتیبانی از عملکرد اسکن بارکد، که با بارکد باتری قابل درک است | |
| مدیریت و ردیابی داده های تاریخی | ||
| 6. روش ارتباطی | ||
| 1. حالت ارتباط کامپیوتر میزبان | بر اساس پروتکل TCP/IP | |
| 2. رابط ارتباطی | شبکه محلی کابلی | |
|
3. باود ارتباطی نرخ کامپیوتر پایین تر |
پهنای باند 1M | |
| 4. میزان باود ارتباط کامپیوتر میزبان | 10M ~ 100M تطبیقی | |
| 5. روش شبکه سازی | یک شبکه محلی از طریق سوئیچ ها و روترها راه اندازی کنید | |
| 6. گسترش ارتباطات (اختیاری) |
پشتیبانی از ارتباطات CAN، RS485 و ارتباطات BMS، با تابع پیکربندی DBC |
|
| 7. الزامات زیست محیطی و اندازه و وزن | ||
| 1. دمای کار |
-10 ℃ ~ 40 ℃ (در محدوده 25±10 ℃، اندازه گیری دقت تضمین شده است: رانش دقت 0.005٪ FS/℃ است) |
|
| 2. دمای ذخیره سازی | -20℃~50℃ | |
| 3. رطوبت نسبی محیط کار | ≤70% RH (بدون تراکم) | |
| 4. رطوبت نسبی محیط ذخیره سازی | ≤80% RH (بدون تراکم) | |
| 5. اندازه تجهیزات W*D*H | / | |
| 6. وزن | / | |
| 7.AUXسیستم تست کمکی(اختیاری) | ||
| 1. کانال کمکی دما | محدوده دما | ترمیستور: -30 ℃ ~ 120 ℃ |
| ترموکوپل: -200 ℃ ~ 260 ℃ | ||
| دقت دما | ±1℃ (در عرض 2 متر طول سیم) | |
| وضوح دما | 0.1 درجه سانتیگراد | |
| 2. کانال کمکی ولتاژ | محدوده ولتاژ | 0 ولت ~ 5 ولت |
| دقت ولتاژ | ± 0.1٪ از FS | |
| وضوح ولتاژ | 0.1 میلی ولت | |
| 3. مقدمه ای بر AUX |
این عمدتا برای نظارت بر دمای سطح و زبانه ها در طول فرآیند تست باتری استفاده می شود. دقت تست بالا است و داده های تست را می توان با داده های ولتاژ و جریان اصلی محدود کرد. در عین حال، دمای اندازه گیری شده را می توان به عنوان شرایط کنترل و حفاظت استفاده کرد مراحل فرآیند |
|
