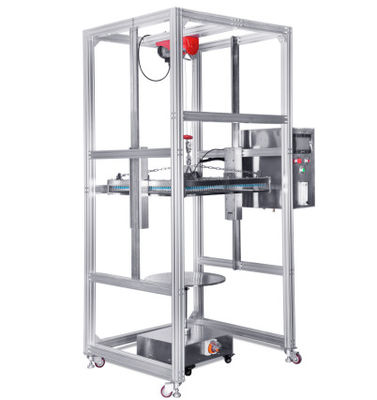

تستر قطره عمودی برای تجهیزات تست IPX1، X2

شرح

این تجهیزات عمدتاً برای آزمایش خواص فیزیکی و سایر خواص مرتبط محصولات الکترونیکی و الکتریکی، لامپ‌ها، کابینت‌ها، قطعات الکتریکی، خودروها، موتورسیکلت‌ها و قطعات آنها تحت شرایط آب و هوایی شبیه‌سازی شده استفاده می‌شود.پس از آزمایش، عملکرد محصول با تأیید شرایط را برآورده می کند تا طراحی، بهبود، تأیید و بازرسی تحویل محصول را تسهیل کند.

استاندارد

IEC60529:1989 +A1:1999 +A2:2013 ,GB4208-2017-14.2.1،14.2.2 مورد، GB7000.1- 9.2.3 مورد نیاز.

سیharacteristiجس

1. برای تست درجه ضد آب IPX1 و IPX2 قابل اجرا است.

2. ساختار ستون، عملکرد پایدار تجهیزات.قاب اصلی را می توان به طور کلی بسته بندی کرد که برای حمل و نقل راحت است و در زمان نصب در محل صرفه جویی می کند.
3. قاب تجهیزات از آلیاژ آلومینیوم با کیفیت بالا ساخته شده است و میز گردان نمونه از ورق فولادی ضد زنگ SUS304 # برای اطمینان از عدم زنگ زدگی پس از استفاده طولانی ساخته شده است.

4. صفحه قطره باران: طراحی خلاء، ساخته شده از فولاد ضد زنگ ضد زنگ بالا، با دوام.

5. بلند کردن صفحه قطره باران: از بالابر برقی با کیفیت بالا برای کنترل صفحه قطره باران استفاده می شود که می توان آن را به آرامی بلند کرد.

6. موقعیت تماس نازل طراحی مخروطی برنجی است که می تواند به سرعت سوزن را جایگزین کند.یک پوشش محافظ توری از جنس استنلس استیل در زیر سوزن تعبیه شده است تا به طور موثری از تماس تصادفی سر اپراتور تست با سوزن تست جلوگیری کند.

7. جریان قطره ای: فلومتر مجهز به شیر تنظیم است که به صورت دستی و دقیق قابل تنظیم است.

8. پانل قطره باران را می توان به طور خودکار بالا و پایین کرد و هنگامی که 200 میلی متر از بالاترین نقطه جسم آزمایش شده (که توسط سوئیچ فوتوالکتریک تشخیص داده می شود) نازل به طور خودکار متوقف می شود.

9. عملکرد خشک کردن هوای فشرده را دارد.پس از اتمام آزمایش، آب اضافی موجود در جعبه چکه را می توان برای جلوگیری از مسدود شدن سوراخ سوزن به دلیل ریزش طولانی مدت و پوسته پوسته شدن خارج کرد.

10. مرحله نمونه از یک موتور پله استفاده می کند و سرعت چرخش و زاویه استاندارد را می توان با دقت روی صفحه لمسی تنظیم کرد.استاندارد IPX1 به سرعت 1r/min نیاز دارد.این می تواند به طور خودکار الزامات تست زاویه IPX2 را تکمیل کند: چهار موقعیت قطره باران به ترتیب به مدت 2.5 دقیقه.

11. میز گردان مجهز به پریز برق نمونه (AC220,10A) می باشد.زمان روشن و خاموش شدن برق نمونه را می توان از طریق برنامه کنترل کرد: خاموش شدن (0-999 دقیقه) - روشن شدن (0-999 دقیقه) - خاموش شدن (0-999 دقیقه) که برای روشن شدن و روشن شدن قابل اعمال است. خاموش کردن نمونه در طول آزمایش

12. اجزای کنترل اصلی صفحه نمایش لمسی 7 اینچی + PLC پاناسونیک هستند.قطعات الکتریکی از برندهای وارداتی مانند LS و Omron هستند.فرآیند سیم کشی باید الزامات استانداردهای ملی را برآورده کند، طرح برد الکتریکی باید معقول باشد، سیم کشی باید محکم باشد و علائم باید واضح باشد.

13. پایه تجهیزات مجهز به 4 چرخ ترمز باند متحرک برای حرکت و تثبیت راحت است.

تصویر مرجع:

گواهی آزمون
