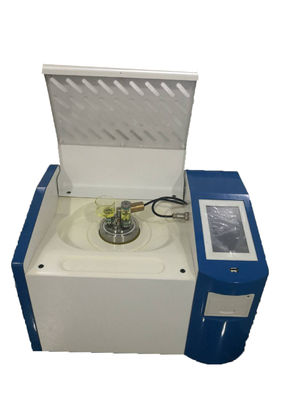

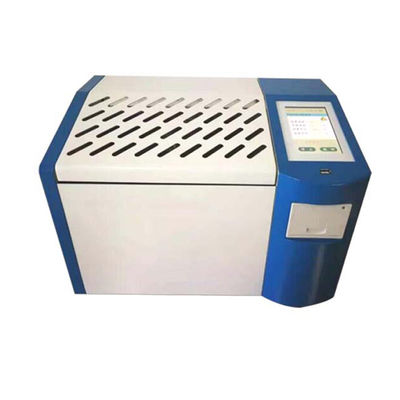

IEC 60247 عایق روغن دی الکتریک تستر افت و مقاومت

مقدمهتستر افت و مقاومت دی الکتریک روغن عایق

تستر تلفات و مقاومت دی الکتریک روغن عایق مطابق با استاندارد GB/T5654-2007/IEC 60247 «اندازه گیری ظرفیت نسبی، ضریب تلفات دی الکتریک و مقاومت DC مواد عایق مایع» طراحی و ساخته شده است.برای اندازه گیری ضریب تلفات دی الکتریک و مقاومت DC روغن عایق و سایر رسانه های عایق مایع استفاده می شود.ساختار همه در یکادغام داخلی اجزای اصلی مانند فنجان روغن از دست دادن دی الکتریک، کنترل کننده دما، سنسور دما، پل تست تلفات دی الکتریک، منبع تغذیه آزمایشی AC، خازن استاندارد، متر مقاومت بالا، منبع ولتاژ بالا DC، و غیره. تمام اندازه گیری خودکار هوشمند، مجهز به LCD صفحه نمایش بزرگ رنگی، منوی کامل چینی، هر مرحله دارای اعلان های چینی است، نتایج آزمایش را می توان به طور خودکار ذخیره و چاپ کرد، اپراتور نیازی به آموزش حرفه ای ندارد می تواند برای استفاده ماهر باشد.

مشخصه

(1) فنجان روغن از ساختار سه الکترودی مطابق با استاندارد ملی GB/T5654-20077/IEC 60247 با فاصله بین قطبی 2 میلی متر استفاده می کند که می تواند تأثیر خازن سرگردان و نشت اسهال را بر اتلاف دی الکتریک از بین ببرد. نتایج آزمون.
(2) ابزار گرمایش القایی فرکانس متوسط ​​و الگوریتم کنترل دمای PID را اتخاذ می کند.روش گرمایش دارای مزایای عدم تماس بین فنجان روغن و بدنه گرمایش، گرمایش یکنواخت، سرعت سریع و کنترل راحت است، به طوری که دما به شدت در محدوده خطای دمای از پیش تعیین شده کنترل می شود.
(3) خازن استاندارد داخلی خازن سه الکترودی پر شده با گاز SF6 است، از دست دادن دی الکتریک خازن و ظرفیت آن تحت تأثیر دما و رطوبت محیط قرار نمی گیرد، به طوری که صحت ابزار هنوز پس از مدت زمان طولانی استفاده تضمین می شود.
(4) منبع تغذیه آزمایشی AC روش تبدیل AC-DC-AC را اتخاذ می کند و به طور موثر از تأثیر نوسانات ولتاژ و فرکانس برق بر دقت آزمایش دی الکتریک جلوگیری می کند، حتی اگر ژنراتور برق تولید کند، ابزار نیز می تواند به درستی کار کند.
(5) عملکرد حفاظتی کامل.هنگامی که ولتاژ بیش از حد، جریان بیش از حد و اتصال کوتاه ولتاژ بالا وجود دارد، دستگاه می تواند به سرعت ولتاژ بالا را قطع کرده و یک پیام هشدار صادر کند.هنگامی که سنسور دما از کار می افتد یا متصل نیست، یک پیام هشدار صادر می شود.
یک رله محدود کننده دما در کوره گرمایش القایی فرکانس متوسط ​​وجود دارد.هنگامی که دما از 120 درجه فراتر رفت، رله رها می شود و گرمایش متوقف می شود.
(6) تنظیم آسان پارامترهای تست.محدوده تنظیم دما 0 ~ 120 ℃، محدوده تنظیم ولتاژ AC
500 ~ 2200 ولت، محدوده تنظیم ولتاژ DC 300 ~ 500 ولت.
(7) استفاده از صفحه نمایش LCD بزرگ، با نور پس زمینه، صفحه نمایش روشن.رابط انسان و ماشین دوستانه، فقط اعلان های منوی چینی، دستورات ورودی را دنبال کنید، ابزار به طور خودکار می تواند آزمایش را انجام دهد.و به طور خودکار نتایج آزمایش را ذخیره و چاپ می کند.
(8) ساعت بلادرنگ، تاریخ و زمان آزمون را می توان با نتایج آزمایش ذخیره، نمایش و چاپ کرد.
(9) عملکرد کالیبراسیون فنجان الکترود خالی.ظرفیت الکتریکی و ضریب تلفات دی الکتریک فنجان الکترود خالی را برای قضاوت در مورد وضعیت تمیز کردن و مونتاژ فنجان الکترود خالی اندازه گیری کنید.داده های کالیبراسیون به طور خودکار ذخیره می شود تا محاسبه دقیق ظرفیت نسبی و مقاومت DC را تسهیل کند.

پارامترهای فنی
