ابزار تجزیه و تحلیل کالری متر مخروط ISO5660 برای انتشار گرما


معرفی محصول
کالری متر مخروط سرعت انتشار گرما ((H.R.R) ، انتشار دود، زمان روشن شدن، مصرف اکسیژن را اندازه گیری می کند،تولید مونوکسید کربن و دی اکسید کربن و میزان از دست دادن جرم هنگامی که نمونه در معرض منبع گرم کننده مخروطی قرار می گیرد.

درخواست
این دستگاه برای ارزیابی مواد در معرض تشعشعات حرارتی (قیمت تابش معمولی 25, 35, 50KW/m2) که توسط یک دستگاه روشن کننده جرقه الکتریکی روشن می شوند، استفاده می شود.و سپس سرعت انتشار گرما را از مواد اندازه گیری کنید، سرعت جریان گاز دود و ضریب C ، زمان روشن شدن نمونه و زمان خاموش شدن ، کل مصرف اکسیژن ، کل تولید دود ، میزان از دست دادن جرم ، کل انتشار گرما ،گرمای سوخت موثرتولید دی اکسید کربن و تولید مونوکسید کربن.

پارامترهای فنی

ویژگی های محصول و کاربرد
1.Cone Calorimeter با کابینت تحلیلی متحرک، می تواند با یک سیستم آزمایش سرعت انتشار گرما بزرگ مانند ISO 9705، EN 13823 و غیره، مطابق با ISO 5660، ASTM E1354، BS 476 Part 15 و غیره متصل شود.استانداردهای آزمایش.
2.بدن آزمون یکپارچه و کابینت تجزیه و تحلیل 19 اینچ، کامپیوتر صفحه لمس 15 اینچ متصل به PC، برای کل کنترل و آزمایش خودکار.
3. قدرت نامی گرم کننده مخروطی 5000W، خروجی گرما 0 ~ 100kW / m2 ، با استفاده از کنترلگر دمای PID ، در حالی که مخروط تابش می تواند افقی یا عمودی باشد.
4در معرض بخش مرکزی سطح نمونه در محدوده 50 × 50 میلی متر، تابش در مرکز انحراف بیش از 2٪ نیست.
5. محدوده وزن نمونه 0 ~ 3000g؛ دقت: 0.1g.
6شاتر خودکار به طور خودکار باز می شود تا تشعشعات را به نمونه منتقل کند.
7.ABB EL3020 تحلیلگر اکسیژن پارامغناطیسی که از روش تغییر پارامغناطیسی برای اندازه گیری غلظت اکسیژن در گاز استفاده می کند. محدوده غلظت 0 تا 25٪
8تجزیه و تحلیل چگالی دود با استفاده از سیستم لیزر، این سیستم شامل یک لیزر 0.5mW He Ne، آشکارساز اصلی و آشکارساز کمکی است.
سیستم خروجی شامل فن، پوشش جمع آوری دود، لوله خروجی و اندازه گیری جریان صفحه حفره و غیره است.
9نمونه گیری حلقه از هود جمع آوری دود در 685 میلی متر، با 12 سوراخ نصب شده است.
10سرعت جریان گازهای خروجی باید با اندازه گیری تفاوت فشار در هر دو طرف سوراخ لبه تیز 350 میلی متر بالاتر از فن، قطر داخلی لبه تیز
صفحه سوراخ لبه 57mm + 1mm است.
11سیستم نمونه گیری گاز ABB SCC-S شامل پمپ نمونه گیری، فیلتر، دام سرد، تخلیه فاضلاب، فیلترهای آب و فیلترهای CO2 است.
سیستم خنک کننده آب قابل حمل بدون نیاز به آب و لوله کشی در هنگام استفاده از اندازه گیری جریان گرما (برای ISO 5660)
12برای کالیبراسیون پاسخ کل سیستم آزمایش، استفاده از یک سوزنده کالیبراسیون مس میله ای با باز شدن مربع، که برای اندازه گیری مقدار ضریب C استفاده می شود.
13سیستم جمع آوری داده ها قادر به ثبت آلیزور اکسیژن، اندازه گیری حفره، ترموکوپل و سایر ابزارهای خروجی است.
کاربرد: مناسب برای آزمایش میزان انتشار گرما مواد ساختمانی، راه آهن، کابل سیم

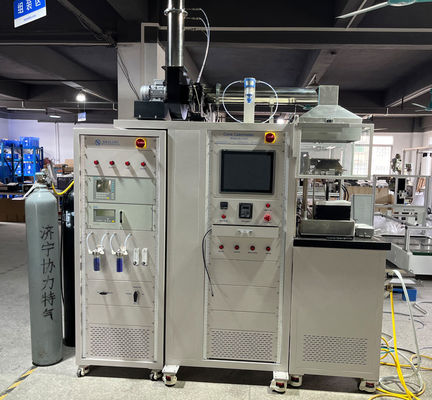

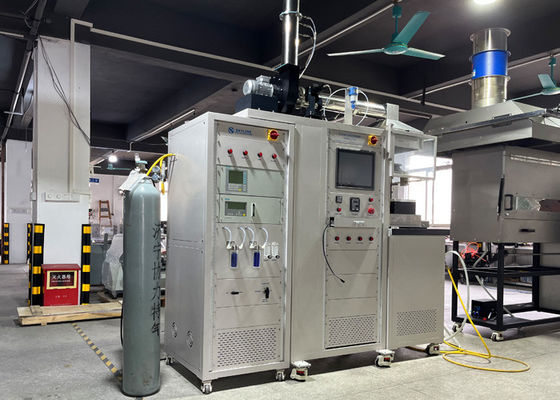

جزئیات محصول کالری متر مخروط
نام کالری متر مخروط از بخاری مخروطی که توسط دکترVytenis Babrauskas به بررسی نمونه آزمایش (100mm x 100mm با جریان تا 100kW/m2 برای مقیاس بنک کاهش اکسیژن از توسعه خود راآزمایش کالری متر مخروط بر این نظریه مبتنی است که کالری های احتراق خالص متناسب با مقدار اکسیژن مورد نیاز برای احتراق و 13.1 MJ/kg هر بار که 1kg اکسیژن مصرف شود تولید می شود، و انتشار گرما، زمان روشن شدن، مصرف اکسیژن، تولید CO و CO2 و جریان گاز های سوزانده شده از مواد مورد آزمایش اندازه گیری می شود.
استانداردها
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

الزامات نصب
برق: 230 ولت نامی 50 آمپر
دمای محیط: 10°C تا 35°C
ابعاد: دستگاه: 1800mm (W) x 900mm x (H) x 2600mm (D)
تامین گاز: متان، نیتروژن، هوا فشرده
کالری متر مخروط.pdf


یک کالری متر مخروط چگونه کار می کند؟
مخروط یک ابزار آزمایش آتش است که بر اساس این اصل است که مقدار گرما آزاد شده از یک نمونه سوزان به طور مستقیم با مقدار اکسیژن مصرف شده در طول احتراق مرتبط است.مقدار گرما که یک ماده تولید می کند مستقیماً با شدت آتش در ارتباط است، مثل سرعت رشد آتش.
