ماشین آزمایش صندلی تست کننده دوام چرخدار BIFMA 5.1 برای مبلمان صندلی اداری

تستر دوام چرخش برای مبلمان نشیمن، با پد بار و لوازم جانبی برای ثابت کردن صندلی، مطابق با DIN 4551، EN 1335، NEN 1812 و BIFMA 5.1 استفاده می شود.

این دستگاه برای صندلی های اداری، چهارپایه ها، جک های گازی استفاده می شود، واحدهای تست شده تحت کل رویه تست تجویز شده توسط استانداردها یا تست های فردی منتخب قرار می گیرند.

محورهای تست هر کدام دارای کنترلرهای مخصوص به خود هستند که در نزدیکی آنها مونتاژ شده اند و از طریق پنل لمسی عمل کرده و توسط PLC کنترل می شوند.

کاربرد

• تولیدکنندگان صندلی اداری – تست های تضمین کیفیت و توسعه محصول

• آزمایشگاه های تست مبلمان – گواهینامه شخص ثالث و تست انطباق

• بخش های تدارکات و کیفیت – صلاحیت تامین کننده و بازرسی ورودی

• تولیدکنندگان صندلی ارگونومیک – اعتبارسنجی دوام مکانیزم چرخش

• تولیدکنندگان چهارپایه و جک گازی – ارزیابی دوام قطعات

• موسسات تحقیقاتی – تجزیه و تحلیل مقایسه ای محصولات و مطالعات مواد

قابل اعمال برای: انواع صندلی با نشیمن چرخان.

مشخصات

استانداردها
DIN 4551، EN 1335، NEN 1812، BIFMA X5.1، BIFMA X5.4، BSI/BS 5459، EN 581-2

شامل:

1 قاب تست

1 دستگاه تست چرخش، با نیروی الکتریکی

1 عملگر کنترل شده با بار، قطر پیستون 80 میلی متر، کورس پیستون 500 میلی متر، 2500 نیوتن

1 پد بار، قطر 200 میلی متر مطابق با DIN EN 1335 با اتصال گیره کاردانی

1 مجموعه عناصر ثابت کننده استاندارد

1 سلول بار 5 کیلو نیوتن - 1 مجموعه توقف، گیره

سوالات متداول

س1: این تجهیز برای چه کاری استفاده می شود؟
این دستگاه با شبیه سازی سال ها چرخش مکرر تحت بار، دوام مکانیزم های چرخش صندلی را تست می کند. این به تولیدکنندگان کمک می کند تا کیفیت محصول را تأیید کرده و قبل از عرضه به بازار، الزامات گواهینامه بین المللی را برآورده کنند.

س2: دستگاه چگونه کار می کند؟
تستر یک بار وزنی را روی صندلی قرار می دهد و صندلی یا سکو را با سرعت کنترل شده (5-15 دور در دقیقه) تا 120,000 چرخه می چرخاند. کنترل های PLC و پنل لمسی امکان تنظیم و نظارت آسان را فراهم می کنند.

س3: با چه استانداردهایی مطابقت دارد؟
این دستگاه از BIFMA X5.1، BIFMA X5.4، EN 1335، DIN 4551، NEN 1812، BS 5459 و EN 581-2 پشتیبانی می کند. مرجع اصلی تست BIFMA X5.1-2002، تست شماره 9 است، با رویه ای مبتنی بر BIFMA X5.1-2017.د) دستگاه چرخش باید طوری تنظیم شود که کمترین مقدار از موارد زیر را بچرخاند: دامنه چرخش موجود یا 360 درجه ± 10 درجه. اگر دامنه چرخش موجود کمتر از 360 درجه باشد، چرخش دستگاه تست باید طوری تنظیم شود که مکانیزم چرخش به توقف ها برخورد کند اما از آنها عبور نکند. چرخش می تواند دو طرفه یا یک طرفه باشد.

انواع صندلی ها با نشیمن چرخان – از جمله صندلی های اداری، چهارپایه ها و صندلی های مجهز به جک گازی – را می توان با استفاده از عناصر ثابت کننده و پد بار ارائه شده تست کرد.
س5: پارامترهای کلیدی تست چیست؟د) دستگاه چرخش باید طوری تنظیم شود که کمترین مقدار از موارد زیر را بچرخاند: دامنه چرخش موجود یا 360 درجه ± 10 درجه. اگر دامنه چرخش موجود کمتر از 360 درجه باشد، چرخش دستگاه تست باید طوری تنظیم شود که مکانیزم چرخش به توقف ها برخورد کند اما از آنها عبور نکند. چرخش می تواند دو طرفه یا یک طرفه باشد.

س6: چه مواردی همراه دستگاه ارائه می شود؟
بسته شامل قاب تست، دستگاه تست چرخش با نیروی الکتریکی، عملگر پنوماتیک (حفره 80 میلی متر / کورس 500 میلی متر / 2500 نیوتن)، پد بار 200 میلی متری با اتصال کاردانی، عناصر ثابت کننده، سلول بار 5 کیلو نیوتن و توقف/گیره می باشد.د) دستگاه چرخش باید طوری تنظیم شود که کمترین مقدار از موارد زیر را بچرخاند: دامنه چرخش موجود یا 360 درجه ± 10 درجه. اگر دامنه چرخش موجود کمتر از 360 درجه باشد، چرخش دستگاه تست باید طوری تنظیم شود که مکانیزم چرخش به توقف ها برخورد کند اما از آنها عبور نکند. چرخش می تواند دو طرفه یا یک طرفه باشد.

تک فاز AC 220 ولت 50 هرتز 5 آمپر
سند مرجع: BIFMA X5.1-2017 تست چرخشد) دستگاه چرخش باید طوری تنظیم شود که کمترین مقدار از موارد زیر را بچرخاند: دامنه چرخش موجود یا 360 درجه ± 10 درجه. اگر دامنه چرخش موجود کمتر از 360 درجه باشد، چرخش دستگاه تست باید طوری تنظیم شود که مکانیزم چرخش به توقف ها برخورد کند اما از آنها عبور نکند. چرخش می تواند دو طرفه یا یک طرفه باشد.

ب) اگر نشیمن قابل تنظیم است، آن را در حداکثر موقعیت نشیمن قرار دهید. تمام ویژگی های قابل تنظیم دیگر را در وضعیت استفاده عادی قرار دهید.
ج) یک بار 122 کیلوگرمی (270 پوند) باید روی نشیمن قرار گیرد به طوری که مرکز ثقل بار 51 تا 64 میلی متر (2 تا 2.5 اینچ) جلوتر از خط مرکزی محور چرخش همانطور که در شکل 1 نشان داده شده است، باشد.د) دستگاه چرخش باید طوری تنظیم شود که کمترین مقدار از موارد زیر را بچرخاند: دامنه چرخش موجود یا 360 درجه ± 10 درجه. اگر دامنه چرخش موجود کمتر از 360 درجه باشد، چرخش دستگاه تست باید طوری تنظیم شود که مکانیزم چرخش به توقف ها برخورد کند اما از آنها عبور نکند. چرخش می تواند دو طرفه یا یک طرفه باشد.

ه) برای صندلی هایی که 360 درجه می چرخند، یک چرخه یک دور کامل است. برای صندلی هایی که کمتر از 360 درجه می چرخند، یک چرخه چرخش از یک توقف به توقف دیگر است.

و) نشیمن یا سکو باید به مدت 60,000 چرخه با سرعتی بین 5 تا 15 دور در دقیقه بچرخد.

ز) اگر ارتفاع نشیمن قابل تنظیم است، ارتفاع را در پایین ترین موقعیت آن تنظیم کنید.

ح) برای تمام صندلی ها، تست را برای 60,000 چرخه اضافی تا مجموع 120,000 چرخه ادامه دهید.

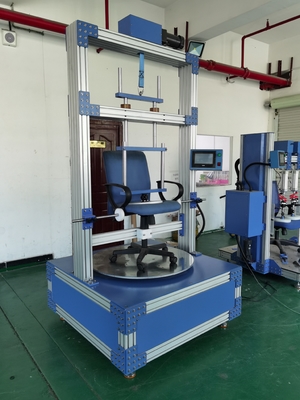

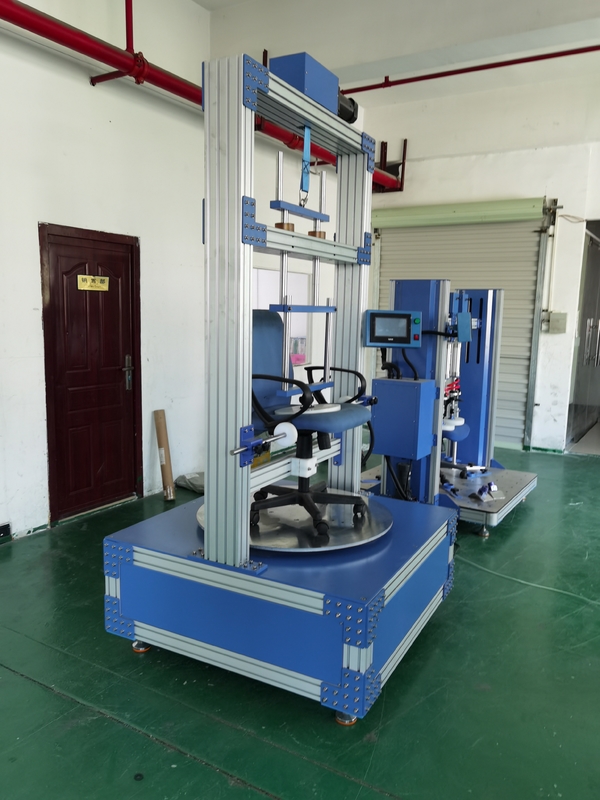

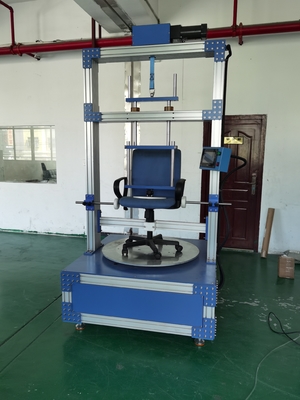

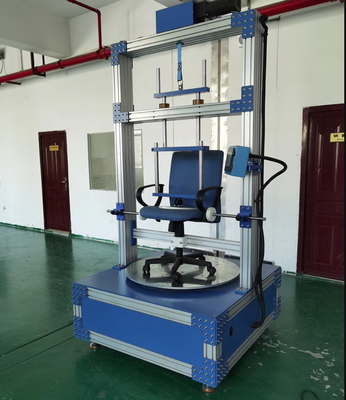

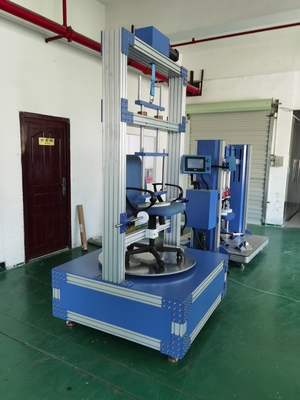

تصویر تست:
