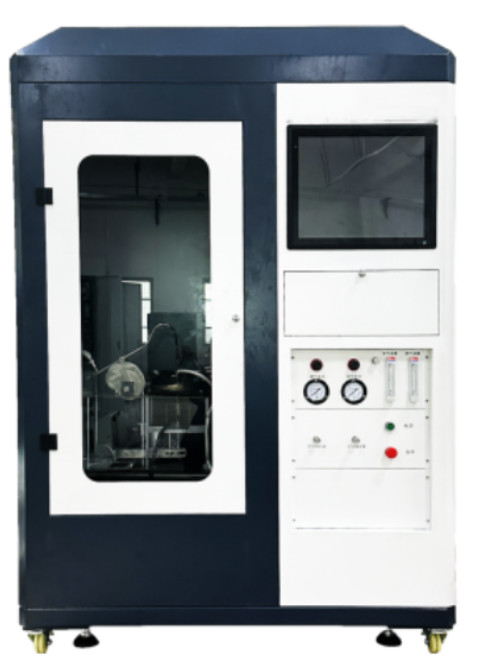

ISO 5657 تست کننده قابل اشتعال بودن مواد ساختمانی

SL-FL56 مواد ساختمانیآزمایش کننده عملکرد روشنایی

1معرفی ماشین

برای آزمایش قابل احتراق بودن سطح آتش مواد مناسب است.کامپوزیت ها یا اجزای دارای ضخامت بیش از ۷۰ میلی متر در صورت قرار دادن افقی در شرایط مشخصی از تشعشع حرارتیمی توان از آن برای ارزیابی مواد پوشش دیوار و سقف، سیستم های کفپوش، پوشش خارجی و مواد عایق حرارتی برای کانال های هوا و غیره استفاده کرد.حالت آتش سوزی محصول می تواند به دقت توصیف شود.، بنابراین نتایج آزمایش می توانند عملکرد احتراق محصول را در حالت استفاده واقعی منعکس کنند و آزمایش می تواند تشخیص دهد که کدام مواد به راحتی قابل اشتعال هستند و کدام مواد به راحتی قابل اشتعال نیستند،کمک به تمایز خطر آتش از مواد.

2استانداردهای تست

ISO 5657

3ویژگی ماشین

بخش کنترل برنامه نویسی PLC، کامپیوتر، صفحه دقیق بالا، کنترل ماژول، کنترل PID، جمع آوری سیگنال و پردازش با استفاده از صفحه 16 بیتی با دقت بالا را اتخاذ می کند، سطح دقت می تواند به 1٪ برسد،عملکرد پایدار، تکرار پذیری خوب. رابط کنترل کامپیوتری: 3.2 استفاده از تجهیزات و ابزار با کیفیت بالا (Labview) نرم افزار توسعه حرفه ای، رابط دقیق، درجه بالا اتوماسیون،تمام اداري و عمليات در يک کامپيوتر ادغام شده، سریع، آسان برای کار، رابط انسانی، احمق. کنترل فرآیند تست می تواند داده های تست را در زمان واقعی مشاهده کند، که می تواند به دست آوردن داده های خودکار و پردازش را درک کند،نرم افزار عامل ذخیره داده ها و نتایج تعیین خروجی 3.3: ویندوز ایکس پی رابط کاربری، سبک Labview، آسان برای کار، رابط انسانی، احمق. پروپان 3.4 سیستم تامین هوا، هوا و پروپان از طریق شیر تنظیم، فیلترها، جریان سنج،دریچه چککنترل جریان پروپان و هوا به شعله آزمایشی با یک جریان سنج جرم دقیق تر.5 با توجه به GB/T14523-2007 بخش 8 و بخش 8 ISO5657-1997 "بررسی باید در پایه وجود دارد هیچ هوا یا دارای سپر برای حفاظت از محیط زیستسرعت هوا محيط دستگاه آزمایش نباید بیشتر از 0.2 m/s باشد. اپراتور باید از آسیب محصولات احتراق اجتناب کند و دود آزاد شده را حذف کند.اما نباید یک خروجی اجباری در بالای واحد ایجاد شود.برای توسعه یک جعبه مناسب، نه تنها برای اطمینان از اینکه سرعت جریان هوا بر آزمایش تأثیر نمی گذارد، بلکه برای تخلیه موثر دود.

(مدل کنترل PLC کامل)

4پارامتر فنی

4.1 کل ماشین: متشکل از مخروط تابش، دستگاه روشنایی، نوزل، مکانیسم صفحه فشار و قاب پشتیبانی، ضبط کننده دمای، سیستم گاز، جذب و پردازش سیگنال، کامپیوتر و غیره

4.2 استوانه های نمونه، صفحه و صفحه فشار: 2 استوانه نمونه و لوازم جانبی سایر قطعات از استوانه های فولاد ضد زنگ با ضخامت دیواره 1.5 میلی متر ساخته شده اند،اندازه لوله فولادی مربع 25 میلی متر × 25 میلی متر ساخته شده است، اندازه کل 275 میلی متر * 230 میلی متر است.

4.2.2 محافظ سطح طول طرف 220 میلی متر، ضخامت 4 میلی متر.صفحه حفاظت افقی در 260mm بالاتر از قاب پایه توسط چهار 16mm قطر سه پایه نصب شده در گوشه صفحه حفاظت ثابت استیک سوراخ دایره ای با قطر 150 میلی متر در مرکز تخته برش داده می شود و لبه بالایی از باز شدن به یک چیمفر 45 ° به مسطح افقی و عرض 4 میلی متر برش داده می شود.نصب قفسه های مزرعه دارای طول 2 ریشه کمتر از 355 میلی متر است، 20 میلی متر قطر چوبی عمودی، به ترتیب در نقطه وسط چارچوب پشتیبانی در هر طرف کوتاه نصب شده است.یک میله تنظیم افقی 25mm×25mm بین دو میله راهنمای عمودی نصب شده است.

4.2.3 میله تنظیم کننده می تواند بر روی میله راهنما حرکت کند یا به صورت دستی در یک موقعیت خاص توسط پیچ ها پیچ شود. میله تنظیم کننده دارای یک آستین سوراخ عمودی در مرکز است.که برای تثبیت میله کشویی عمودی با قطر 12mm و طول 148mm استفاده می شودیک صفحه فشار مربع با طول طرف 180mm و ضخامت 4mm بر روی میله کشویی قرار داده می شود.صفحه فشار فشار پایین سطح پایین صفحه حفاظت از طریق بازوی چرخش تعادل، که زیر میله تنظیم افقی و در مقابل انتهای پایین میله کشویی عمودی نصب شده است.

4.2.4 یک انتهای بازوی چرخاننده دارای یک رول در محور انتهای پایین اسلایدر عمودی است و یک چکش تعادل تنظیم در انتهای دیگر نصب شده است.ضد وزن می تواند نمونه های دارای کیفیت های مختلف را متعادل کند و می تواند فشار ثابت 20N را بین نمونه و صفحه محافظ اعمال کنددر طول آزمایش، از آنجایی که نمونه ممکن است سقوط کند، نرم شود و ذوب شود، یک دستگاه تنظیم و موقعیت برای محدود کردن حرکت بالا صفحه فشار فراهم می شود، حداکثر فاصله 5 میلی متر است.و پد می تواند بین صفحه فشار و صفحه محافظ استفاده شود

4.3 مخروط تابش

4.3.1 مخروط تابش: قدرت نامی 3kw، شدت تابش: 10kW/m2 ~ 70kW/m2 عنصر گرمایش، عنصر گرمایش طول 3500mm، قطر لوله الکتریکی فولاد ضد زنگ 8.5mm،به شکل یک میز گرد پیچیده شده و در پوسته محافظ نصب شده است. ارتفاع کل پوسته (75±1) میلی متر است، قطر داخلی بالای آن (66±1) میلی متر است و قطر داخلی پایین آن (200±3) میلی متر است.ضخامت داخلی و خارجی سپر از فولاد ضد زنگ 1 میلی متر است، کلیپ وسط 10 میلی متر ضخامت دارد و تراکم اسمی 100kg / M2 مواد عایق فیبر سرامیکی است.عنصر گرمایش به طور محکم در سطح داخلی پوشش محافظ از طریق سوزن فولادی ثابت می شود، و 4 کلیمپ با فاصله مساوی در محور پوشش محافظ ثابت می شوند تا از آرامش تصادفی لوله حرارتی الکتریکی در پایین پوشش محافظ جلوگیری شود.وقتی عمودی بیرون کشیده می شود، عنصر گرم کردن زخم بیش از ۱۰ درصد از ناحیه باز شدن در بالای محافظ را مسدود می کند.
