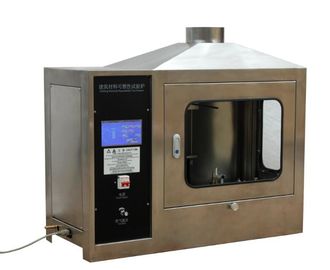

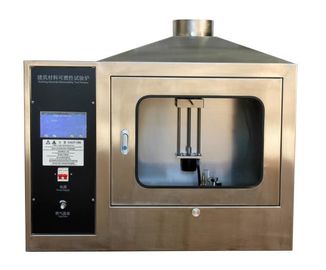

EN 11925-2 تستر اتمسفری مواد ساختمانی با کنترل صفحه لمسی

کوره تست اشتعال مواد ساختمانی با کنترل صفحه لمسی

SL-مورد سوزش تکی FL13

پشتیبانی دقیق و قابل اعتماد از داده ها برای تست خواص احتراق مواد شما.

مرور کلی محصول

مورد سوزش تکی SL-FL13 کاملاً با GB/T 20284-2006 و BS EN 13823 و سایر استانداردهای تست شناخته شده بین المللی مطابقت دارد. این دستگاه برای تست طبقه بندی عملکرد آتش و تحقیق و توسعه مواد ساختمانی، مواد تزئینی و محصولات عایق حرارتی ایده آل است. این دستگاه دارای پیکربندی واگن نمونه عمودی دوگانه مجهز به مشعل جعبه ماسه ای پروپان است و اندازه گیری دقیق انتشار حرارت و نرخ تولید دود، حفاظت از خاموشی شعله UV و کنترل هوشمند کاملاً خودکار را ادغام می کند.

این به شما کمک می کند تا ویژگی های واکنش آتش محصولات خود را به دقت ارزیابی کنید، گواهینامه طبقه بندی آتش GB/T 8624 را با موفقیت دریافت کنید و زمان عرضه محصول خود را به بازار تسریع کنید.

مرور کلی فنی

1. ترکیب سیستم

• واگن (نگهدارنده دو نمونه عمودی) + قاب ثابت + هود جمع آوری گاز + مجرای اگزوز از نوع J
• فن گریز از مرکز + واحد کنترل سرعت + بخش اندازه گیری جامع + کابینت تجزیه و تحلیل گاز + سیستم جمع آوری داده

2. واگن نمونه و سیستم احتراق

• دو موقعیت نمونه عمودی؛ مشعل جعبه ماسه ای در پایین زاویه عمودی
• روش احتراق سطحی؛ سیستم تشخیص شعله حفاظت از خاموشی شعله را فراهم می کند
• مشعل کمکی نصب شده بر روی قاب ثابت، مجهز به تشخیص شعله نیز می باشد

3. سیستم اگزوز

• هود جمع آوری گاز فولاد ضد زنگ در بالای قاب
• لوله اگزوز از نوع J فولاد ضد زنگ: قطر داخلی (315±5) میلی متر، با عایق پشم معدنی دمای بالا 50 میلی متر
• نرخ جریان اگزوز پیوسته: 0.50 - 0.65 متر مکعب بر ثانیه، کنترل شده با فرکانس
• فن گریز از مرکز: تا 300 درجه سانتیگراد را تحمل می کند، مناسب برای شرایط دمای بالا با کالیبراسیون مرحله ای

4. تامین گاز و کنترل جریان

• کنترل کننده جریان جرمی: محدوده 0 - 2.5 گرم بر ثانیه، دقت ≥ 1.5% خواندن
• کنترل خودکار تامین گاز به 647 میلی گرم بر ثانیه و 2000 میلی گرم بر ثانیه؛ تغییر نرخ تامین ≤ 5 میلی گرم بر ثانیه در طول تست، تضمین کننده خروجی حرارت 30.7 ± 2 کیلووات

5. سیستم نمونه برداری و تهویه گاز دودکش

• اجزاء: فیلتر خاکستر → تله سرد → دو ستون خشک کن → پمپ نمونه برداری → پمپ پریستالتیک
• سر فیلتر خاکستر: PTFE جامد با مواد فیلتر داخلی 0.5 میکرومتر
• پمپ دیافراگمی: نرخ جریان 400 لیتر بر ساعت، مقاوم در برابر دمای بالا و خوردگی
• کندانسور کمپرسور: ظرفیت خنک کننده 320 کیلوژول بر ساعت، پایداری نقطه شبنم 0.1 درجه سانتیگراد، تغییر استاتیک 0.1 کلوین، حفاظت IP20
• روتامتر وارداتی: محدوده 0 - 5 لیتر در دقیقه، جریان ورودی آنالایزر را تنظیم می کند

6. آنالایزر گاز (O2 و CO2)

7. بخش اندازه گیری (لوله و سنسورها)

• یک خط لوله 2155 میلی متری شامل:

• پروب فشار
• سه ترموکوپل
• پروب نمونه برداری گاز
• سیستم نور سفید

• پروب فشار دو طرفه: محدوده (0 - 100) پاسکال، دقت ±2 پاسکال، زمان پاسخ 90% ≤ 1 ثانیه
• پروب نمونه برداری گاز متصل به دستگاه تنظیم گاز و آنالایزرهای ورودی O2/CO2

8. اندازه گیری دود - سیستم نوری

• منبع نور: نوع رشته ای، دمای رنگ (2900 ± 100) کلوین
• نصب شده بر روی کنار لوله اگزوز از طریق اتصال انعطاف پذیر
• سیستم لنز: نور را به پرتو موازی با قطر ≥ 20 میلی متر جمع آوری می کند؛ قطر سوراخ انتشار نور (d) و فاصله کانونی لنز (f) رضایت بخش d/f< 0.04
• آشکارساز: فتودیود سیلیکونی با:

• پایداری خطی: 0.1%
• محدوده اندازه گیری 10 بیتی
• پاسخ طیفی مطابق با منحنی CIE V(λ)، دقت ≥ ±5%

• زمان پاسخ 90% سیستم تضعیف نوری ≤ 3 ثانیه
• هوای فشرده به لوله جانبی وارد می شود تا دستگاه نوری تمیز نگه داشته شود و مشخصات رانش حفظ شود

9. توابع نرم افزار و کالیبراسیون

نرم افزار رابط هایی را برای موارد زیر فراهم می کند:

• کالیبراسیون آنالایزر O2/CO2 (نویز و رانش)
• کالیبراسیون سیستم نوری (نویز و رانش برای اندازه گیری دود)
• کالیبراسیون فیلتر سیستم نوری
• کالیبراسیون حجم هوا (محدوده کنترل)
• کالیبراسیون مرحله ای و کالیبراسیون هپتان

الزامات کالیبراسیون مرحله ای:

• زمان تاخیر آنالایزر O2/CO2 ≤ 30 ثانیه
• زمان پاسخ آنالایزر O2/CO2 ≤ 12 ثانیه
• زمان پاسخ سوئیچ مشعل ≤ 12 ثانیه
• زمان پاسخ دما ≤ 6 ثانیه
• نسبت Q_gas_30s(T) / HRR_30s(T) باید به طور پیوسته در (100 ± 5)% باشد
• اختلاف بین HRR متوسط مرحله 2 و مرحله 3 ≤ 0.5 کیلووات

پذیرش کالیبراسیون هپتان:

• ارزش حرارتی در واحد جرم: THR/m = 4456 ± 222.8 MJ/kg

10. پارامترهای خروجی تست

• میانگین نرخ انتشار حرارت - RHRav(t)
• کل انتشار حرارت - THR(t)
• 1000 × [RHRav(t) / (t-300)] - (برای محاسبه FIGRA استفاده می شود)
• شاخص نرخ رشد آتش - FIGRA
• کل انتشار حرارت در 600 ثانیه - THR600s
• وقوع گسترش شعله جانبی - LFS
• میانگین نرخ تولید دود - RSPav(t)
• کل تولید دود - TSP(t)
• 10000 × [RSPav(t) / (t-300)] - (برای محاسبه SMOGRA استفاده می شود)
• شاخص نرخ رشد دود - SMOGRA
• کل تولید دود در 600 ثانیه - TSP600s

11. استانداردها، ابعاد و وزن

• استانداردها: EN 13501، EN 13823
• ابعاد: 3000 میلی متر (عرض) × 4500 میلی متر (ارتفاع) × 3000 میلی متر (عمق)
• وزن: 650 کیلوگرم

کاربرد

تست و طبقه بندی آتش - برای مواد و محصولات ساختمانی

تست آتش با علامت CE - برای محصولات ساختمانی

ارزیابی واکنش آتش - برای توسعه محصول جدید

کنترل کیفیت و بازرسی خروجی - برای خطوط تولید

الزامات نصب

ارتفاع نصب: حداقل 5 متر

مساحت کف: حداقل 3 متر × 3 متر

الزامات برق: 220 ولت، 10 آمپر؛ 380 ولت، 5 کیلووات

دمای محیط: 10 درجه سانتیگراد تا 35 درجه سانتیگراد

الزامات گاز: گاز پروپان

گاز کالیبراسیون: N2، گاز استاندارد CO2

استاندارد کالیبراسیون: هپتان

سوالات متداول (FAQ)

س1: آیا با استانداردهای من مطابقت دارد؟

پ1: بله. مطابق با EN 13823 و GB/T 20284. نتایج از طبقه بندی EN 13501-1 (A2-B-C-D) پشتیبانی می کند. با هر دو نسخه فعلی و قدیمی استاندارد کار می کند.

س2: چقدر پایدار و دقیق است؟

پ2: بسیار. گرمایش، احتراق و جمع آوری دود کاملاً خودکار. کالیبراسیون دقیق است، آنالایزر گاز در<3 ثانیه پاسخ می دهد، جمع آوری داده در 5 ثانیه - همه مطابق با زمان بندی استاندارد.

س3: چه پارامترهایی را پوشش می دهد؟

پ3: تمام پارامترهای کلیدی: HRR، THR، FIGRA، SPR، TSP، SMOGRA، به علاوه LFS و قطرات - مستقیماً درجه EN 13501-1 یا GB 8624 را تعیین می کند.

س4: آیا کار با آن آسان است؟

پ4: کاملاً. رابط بصری، احتراق/کنترل گاز خودکار. آموزش در محل شامل می شود.

س5: آیا مقرون به صرفه است؟

پ5: یک دستگاه همه کارها را انجام می دهد - فضا و بودجه را صرفه جویی می کند. با قطعات وارداتی ممتاز برای قابلیت اطمینان طولانی مدت و نگهداری کمتر ساخته شده است.

س6: نگهداری و پشتیبانی؟

پ6: 1 سال گارانتی + پشتیبانی مادام العمر. شامل نصب، آموزش، کالیبراسیون، توسعه تست و مشاوره اعتبار سنجی CMA/CNAS می شود.

خدمات پس از فروش و پشتیبانی فنی

یک سال پشتیبانی پس از فروش، کمک فنی مادام العمر

نصب و کالیبراسیون تجهیزات

خدمات کالیبراسیون

پشتیبانی از توسعه روش های تست

آموزش فنی

اطلاعات تماس

برای دریافت مشخصات فنی کامل، قیمت یا برنامه ریزی برای نمایش، لطفاً با تیم فروش ما یا نمایندگان مجاز تماس بگیرید. ما پشتیبانی و خدمات فنی حرفه ای و سریع را به شما ارائه خواهیم داد.
