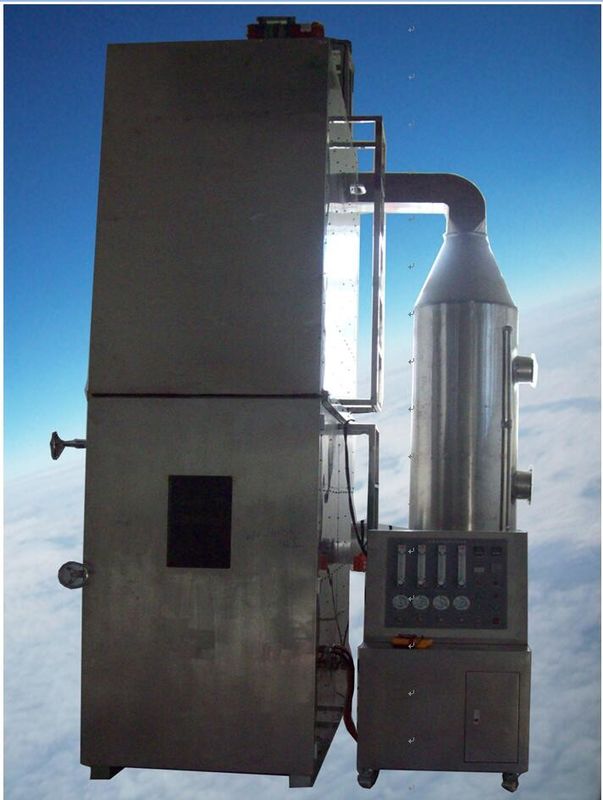

تجهیزات آزمایش آتش سیم های بسته شده آزمایش کننده شعله عمودی با مخلوط کننده هوا و گاز ونتوری

منبرنامه

دامنه کاربرد:

قابل استفاده برای تست عملکرد احتراق کابل ها و کابل های فیبر نوری مورد استفاده در پروژه های ساختمانی.

این آزمایش می‌تواند ویژگی‌های زیر را برای کابل‌ها یا کابل‌های فیبر نوری تحت شرایط سوزاندن خاص به دست آورد:

--- گسترش شعله (FS)؛

- نرخ انتشار گرما (HRR)؛

انتشار گرمای کل (THR)؛

- نرخ تولید دود (SPR)؛

--- تولید دود کل (TSP)؛

--- شاخص نرخ رشد احتراق (FIGRA)؛

--- سوزاندن قطرات/ذرات

II.مطابق با استانداردس:

2.1 مطابق با استاندارد چینی GB31247-2014 "طبقه بندی عملکرد احتراق کابل و کابل فیبر نوری"

2.2 مطابق با استاندارد اتحادیه اروپا EN 50575:2014 "کابل های ارتباطی جعبه برق، کنترل در طول ساخت و ساز ساختمان برای مطابقت با الزامات مقاومت در برابر آتش".

2.3 مطابق با استاندارد چینی GB/T31248-2014 «روش‌های آزمایشی برای ویژگی‌های انتشار گرمای انتشار شعله و ایجاد دود در کابل‌ها و کابل‌های فیبر نوری در شرایط آتش‌سوزی»؛

2.4 مطابق با استاندارد اتحادیه اروپا EN50399:20 است22"آزمایش عمومی کابل ها در شرایط آتش سوزی، اندازه گیری انتشار گرما و تولید دود در آزمایش پخش شعله - دستگاه تست، روش و نتایج".

2.5 مطابق با استاندارد وزارت امنیت عمومی چین GA/T 716-2007 "روش های آزمایشی برای انتشار شعله و انتشار گرما و ویژگی های تولید دود کابل ها و کابل های فیبر نوری در شرایط آتش سوزی".

III.ویژگی های اصلی:

3.1 شرکت ما نه تنها مطابق با استاندارد GB/T31248-2014، مطابق با طبقه بندی عملکرد احتراق سیم و کابل فیبر نوری GB31247-2014 علاوه بر طراحی استاندارد اتحادیه اروپا EN50399: 20 طراحی شده است.22، برای مطابقت با استاندارد EN50575-2014B اتحادیه اروپا برای اجرای گواهینامه CPR. گواهینامه CPR اتحادیه اروپا در سال 2017 در سراسر جهان اجباری است.

3.2 آنالایزر: آنالایزر اکسیژن نام تجاری زیمنس را می پذیرد، کل دستگاه در اصل وارد شده است، مونوکسید کربن و دی اکسید کربن به ترتیب از سنسورها و ماژول های آلمانی و سوئیسی استفاده می کنند.

3.3 پذیرش LabeView، یک نرم افزار توسعه ویژه برای ابزار دقیق و کارت کنترل جمع آوری داده ها. منحنی داده‌های آزمون را می‌توان در زمان آزمایش کنترل مشاهده کرد و می‌توان به جمع‌آوری و پردازش خودکار داده‌ها، ذخیره داده‌ها و خروجی نتایج اندازه‌گیری پی برد.

3.4 رابط بررسی وضعیت: وضعیت کار هر جزء حسگر ابزار را می توان در یک نگاه به دست آورد. مقادیر کاری هر سنسور را می توان ثبت کرد، از جمله سنسور فشار دیفرانسیل، دمای دودکش، آنالایزر اکسیژن، آنالایزر دی اکسید کربن، تحلیلگر مونوکسید کربن. قالب گزارش با فرمت EXCELL است که می تواند حالت های گرافیکی و عددی را نمایش دهد.

3.5 سیستم عامل: پایگاه داده محاسباتی پس زمینه قدرتمند، می تواند در زمان واقعی جمع آوری و پردازش داده ها، برای دستیابی به احمق واقعی. جمع آوری و ثبت بیدرنگ اکسیژن مصرفی احتراق، تولید دی اکسید کربن احتراق، میزان انتقال نور دود در لوله اگزوز، نرخ انتشار گرما (HRR)، مقدار کل انتشار گرما (THR)، شاخص نرخ رشد احتراق (FIGRA)، نرخ تولید دود (SPR) و سایر پارامترهای فنی.

3.6 حالت های کالیبراسیون: حالت های کالیبراسیون حسگر جداگانه را می توان به گونه ای تنظیم کرد که شامل کالیبراسیون تک یا دو نقطه ای برای آنالایزرهای اکسیژن، آنالایزرهای دی اکسید کربن، آنالایزرهای مونوکسید کربن، سنسورهای فشار دیفرانسیل، سیستم های اندازه گیری چگالی دود و کنترل جریان جرم برای خطی بودن بهینه باشد.

3.7 برنامه کالیبراسیون: یک برنامه کالیبراسیون معمول جداگانه ارائه شده است. این برنامه شامل موارد زیر است: رانش HRR، محتوای اکسیژن و انتقال در طول 5 دقیقه قبل از احتراق. میانگین مقدار HRR در 5 دقیقه آخر فاز احتراق. مقدار اولیه مقادیر متوسط ​​مربوط به محتوای اکسیژن، عبور و مرور و HRR در طول اولین دقیقه از 5 دقیقه کالیبراسیون پایه، قبل از احتراق. و مقدار نهایی مقادیر متوسط ​​مربوط به محتوای اکسیژن، انتقال و HRR در طول 1 دقیقه آخر فرآیند تست کالیبراسیون. تفاوت بین مقادیر اولیه و نهایی محتوای اکسیژن، HRR و سرعت انتقال نور.

3.8 محفظه احتراق از ساختار فولادی مربع پاس با دیواره داخلی فولاد ضد زنگ، رنگ سیاه مقاوم در برابر خوردگی، پشم عایق حرارتی با ضریب انتقال حرارت 0.7Wm-2-K-1 در وسط و فولاد ضد زنگ بیرونی است. مجهز به نردبان فولادی به بالای محفظه احتراق، و نصب حفاظ های عبور مربعی در بالای محفظه، برای تعیین راحتی سقف برای حفظ تجهیزات و بهبود ایمنی.

3.9 نصب نمونه: با استفاده از بالابر برقی.

3.10 حفاظت ایمنی: هنگامی که نمونه کاملاً ضد شعله است، با دستگاه اطفاء حریق اجباری نصب شده است.

IVپارامترهای اصلی:

4.1 ترکیب ابزار: محفظه احتراق، هود جمع‌آوری دود، سیستم تامین هوا، نردبان استاندارد، منبع احتراق، بخش لوله اگزوز دود، بخش لوله نمونه‌برداری و اندازه‌گیری، سیستم تست نوری چگالی دود، تجزیه‌کننده گاز، سیستم جمع‌آوری داده‌ها و پردازش نرم‌افزار، سیستم کنترل کامپیوتری، سیستم کنترل گاز احتراق و سایر اجزای خروجی دود.

4.2 محفظه احتراق:

4.2.1 جعبه آزمایش: یک جعبه خود نگهدارنده پهن (50 ± 1000) میلی متر، عمیق (50 ± 2000) میلی متر و ارتفاع (50 ± 4000) میلی متر است. بالای جعبه تست نصب شده از طرف نردبان فولادی خروجی دود، ابعاد عرض 300 ± 300 میلی متر، طول 100 ± 1000 میلی متر. جعبه تست دیوار پشتی و دو طرف ضریب انتقال حرارت حدود 0.7Wm-2.K-1 مواد عایق حرارتی.

4.2.2 جنس محفظه آزمایش: ساختار فولادی مربعی شکل، دیواره داخلی فولاد ضد زنگ با ضخامت 1.5 میلی متر، رنگ سیاه و سفید مقاوم در برابر خوردگی، ضریب انتقال حرارت ضخامت 65 میلی متر از پنبه عایق حرارتی 0.7Wm-2-K-1 که دور صفحه فولادی پیچیده شده است، و دیوار بیرونی با رنگ صفحه فولادی 1.5 میلی متری رنگ شده توسط مشتری رنگ آمیزی شده است. مجهز به نردبان فولادی به بالای محفظه احتراق و نصب مانع عبور مربع در بالای محفظه، برای تعیین راحتی تجهیزات نگهداری سقف و بهبود ایمنی.

5.1 الزامات؛

4.2.3 محفظه آزمایش دارای یک درب بزرگ در قسمت جلویی است و درب مجهز به یک پنجره شیشه ای است که امکان مشاهده وضعیت آزمایش داخل ساختمان را در هر زمان فراهم می کند. در حین آزمایش، درب بسته و مهر و موم می شود تا از آلودگی هوای داخل ساختمان توسط مواد مضر تولید شده در اثر احتراق جلوگیری شود.

4.3 سیستم تامین هوا: مطابق با الزاماتEN50399 2022

4.3.1 ابعاد ورودی هوا در پایین محفظه آزمایش: (20±800) × (10±400) (mm). یک جعبه هوا در ورودی هوا تعبیه شده است و هوا مستقیماً از طریق جعبه هوای نصب شده در زیر ورودی هوا وارد محفظه احتراق می شود و اندازه جعبه هوا با اندازه ورودی هوا یکسان است. عمق جعبه هوا 150 میلی متر ± 10 میلی متر است و هوا توسط یک فن از طریق یک لوله مستطیلی مستطیل شکل که عرض آن 300 میلی متر ± 10 میلی متر، ارتفاع 80 میلی متر ± 5 میلی متر و طول 800 میلی متر است و فاصله آن بین سطح پایین و سطح پایین جعبه هوا 5 تا 10 میلی متر است، به داخل جعبه هوا دمیده می شود. لوله به موازات سطح زیرین قرار می گیرد و در همان زمان در امتداد خط مرکزی مشعل دمنده قرار می گیرد و هوا از وسط طولانی ترین طرف جعبه هوا به داخل آن وارد می شود. یک توری در ورودی هوا برای ایجاد هوا تعبیه شده است

شکل 3، سیستم تامین هوا

جریان هوا یکنواخت و ثابت است. توری از صفحه فولادی به ضخامت 2 میلی متر با سوراخ هایی با قطر اسمی 5 میلی متر و فاصله مرکزی 8 میلی متر ساخته شده است.

4.3.2 فن معرفی: یک فن با سرعت متغیر است و تامین هوا به طور خودکار توسط کامپیوتر کنترل می شود. قبل از آزمایش، جریان هوا را در سطح مقطع لوله دایره ای قبل از لوله مستطیلی اندازه گیری کنید و جریان هوا را روی 400 ± 8000 لیتر در دقیقه تنظیم کنید و جریان هوا را در طول آزمایش با انحراف در 10٪ مقدار تنظیم شده حفظ کنید.

4-3-3 یک بادسنج دیجیتالی هوا در سطح مقطع لوله دایره ای قبل از لوله مستطیلی تعبیه شده است که می تواند به صورت بصری خوانده شود و می تواند سرعت جریان گاز هوای عبوری از جعبه را کنترل کند.

4.4 انواع نردبان فولادی: شکل 4 را ببینید

4.4.1 نردبان فولادی رایج: عرض (5 ± 500)، ارتفاع (10 ± 3500) میلی متر. جنس فولاد ضد زنگ USU304.

4.4.2 نردبان فولادی ویژه: صفحه پشتی سیلیکات کلسیم غیر قابل احتراق را بعد از نردبان فولادی معمولی اضافه کنید و الزامات نصب نمونه مانند نردبان فولادی معمولی است. صفحه پشتی سیلیکات کلسیم غیر قابل احتراق را در امتداد نردبان فولادی استاندارد روی چرخ دنده عرضی با چگالی 50±50 کیلوگرم بر متر مکعب، ضخامت 2±11 میلی‌متر، عرض 15±415 میلی‌متر، طول 3.500 میلی‌متر ± 10 میلی‌متر بر اساس روش نصب 5، بر اساس روش نصب 10 میلی‌متر در امتداد نردبان فولادی استاندارد بر روی چرخ دنده عرضی ثابت کنید. GB/T31248-2014 و الزامات آزمون GB/T18380.31-2008. الزامات؛

4.4.3 انتهای بالایی جعبه مجهز به نردبان فولادی بالابر با بالابر برقی و براکت و سایر اجزاء است. برای تسهیل نمونه بر روی زمین نصب شده بر روی نردبان فولادی، و سپس بلند کردن نردبان فولادی و نمونه نصب شده بر روی وسایل؛ عملیات، نصب نمونه راحت است.

4.4.4 نردبان فولادی الزاماتEN50399 2022

( مشعل بامخلوط کن هوا و گاز ونتوری وفاصله بین مشعل و میکسر نباید کمتر از 150 میلی متر و قطر داخلی حداقل 20 میلی متر باشد.)

4.5 هود دود:

4.5.1 هود سیگار مستقیماً بالای خروجی دود محفظه احتراق، 200 میلی‌متر تا 400 میلی‌متر بالای خروجی دود محفظه احتراق، با طولانی‌ترین سمت موازی با طولانی‌ترین سمت خروجی دود، و حداقل اندازه سطح پایین 1500 میلی‌متر در 1000 میلی‌متر نصب می‌شود.

4.5.2 بافل اختلاط هوا و گاز دودکش: یک اتاق جمع آوری دود وجود دارد که با لوله اگزوز دود در بالای هود دودکش متصل است و برای اینکه هوای هود دود به طور کامل با گاز دود مخلوط شود، یک بافل مخلوط هوا و گاز دودکش در ورودی دود تعبیه شده است.

4.5.3 تمام گازهای تولید شده در طول آزمایش باید از طریق لوله اگزوز دود بدون هیچ گونه نفوذ شعله یا نشت دود در طول کل فرآیند تخلیه شوند. در شرایط فشار اتمسفر و دمای 25 درجه سانتی گراد، ظرفیت خروجی دود سیستم بیش از 1 متر مکعب بر ثانیه است. طراحی سیستم تهویه بر اساس شرایط تهویه طبیعی نیست و به منظور تخلیه مقدار زیادی دود تولید شده در فرآیند احتراق کابل ها، ظرفیت خروجی دود سیستم 1.5 متر مکعب بر ثانیه یا بیشتر است.

4.5.4 مطابق با الزامات استاندارد ازEN50399 2022

4.6 لوله اگزوز دود: شکل 5

4.6.1 لوله اگزوز دود به هود دود وصل می شود. قطر داخلی لوله 300mm D است. برای ایجاد توزیع جریان یکنواخت در نقطه اندازه گیری، طول مقطع مستقیم لوله 3600mm است.

4.6.2 جنس لوله اگزوز دود: لوله دولایه با ضخامت 1.2 میلی متر فولاد ضد زنگ USU304 در داخل، لایه آزبست در وسط و ضخامت 1.2 میلی متر آهن سفید در خارج.

4-6-3 ضمناً شرکت ما به منظور اندازه گیری دقیق دبی جریان مطابق با مفاد استاندارد اتحادیه اروپا EN14390 سطح جریان یکنواخت را قبل و بعد از مقطع آزمایشی با استفاده از ورق منحرف کننده تشکیل می دهد.

4.6.4 نرخ جریان حجمی در لوله اگزوز: میزان جریان حجمی در لوله اگزوز 1.0m3/s±0.05m3/s تنظیم شده است و نرخ جریان حجمی در طول آزمایش در محدوده 0.7m3/s~1.2m3/s نگه داشته می شود.

4.7 کاوشگر دو طرفه .

4.7.1 موقعیت نصب: پروب دو طرفه میزان جریان حجمی را در لوله اگزوز اندازه گیری می کند، پروب در موقعیت خط مرکزی لوله با طول 2400 میلی متر از ابتدای لوله اگزوز نصب می شود و طول لوله اتصال تا انتهای لوله اگزوز 1200 میلی متر است. پروب یک استوانه با طول 32 میلی متر و قطر خارجی 16 میلی متر است که از فولاد ضد زنگ ساخته شده است. محفظه گاز به دو محفظه یکسان تقسیم می شود و اختلاف فشار بین دو محفظه توسط سنسور فشار اندازه گیری می شود. الزامات 4.5.1 در GB/T 31248-2014 را برآورده می کند.

4.7.2 سنسور فشار دیفرانسیل: یک فرستنده فشار دیفرانسیل با دقت بالا برای اندازه گیری فشار دیفرانسیل خط لوله استفاده می شود. برای کاوشگر دو جهته با دقت بالا، برد (0 تا 200) Pa، دقت ± 1 Pa، سنسور فشار 90٪ زمان پاسخ خروجی حداکثر تا 1 ثانیه.

4.7.3 ترموکوپل: استفاده از مفاد ترکیبی GB/T16839.1-1997 ترموکوپل زرهی نوع K برای اندازه گیری دمای گاز در ناحیه نزدیک کاوشگر. قطر سیم ترموکوپل 1.5 میلی متر

4.8 پروب نمونه برداری: پروب نمونه برداری در لوله اگزوز نصب می شود که در آن گاز دودکش کاملاً مخلوط شده است. پروب نمونه برداری استوانه ای است تا تداخل با جریان گاز دودکش اطراف را به حداقل برساند. موقعیت نمونه برداری از گاز دودکش در امتداد تمام قطر لوله اگزوز تنظیم می شود. برای جلوگیری از مسدود شدن پروب نمونه برداری توسط دوده، جهت سوراخ های روی پروب نمونه برداری به سمت پایین تنظیم می شود. پروب نمونه برداری از طریق لوله نمونه برداری مناسب به آنالایزر گاز اکسیژن و دی اکسید کربن متصل می شود. الزامات بخش 4.5.2 GB/T 31248-2014 را برآورده می کند.

افتصویر 5کانال های تخلیه دود، مقاطع اندازه گیری، مقاطع نمونه برداری

4.9 سیستم نمونه گیری:

4.9.1 ترکیب سیستم نمونه برداری: شامل لوله نمونه برداری، فیلتر دوده، تله سرد، ستون خشک کردن، پمپ و تنظیم کننده مایع زباله است که می تواند جمع آوری موثر نمونه های گاز دودکش را تضمین کند و گاز خروجی را جذب کند.

4.9.2 لوله نمونه برداری از مواد مقاوم در برابر خوردگی PTEE ساخته شده است.

4.9.3 فیلتر دوده: گاز حاصل از احتراق توسط فیلتر در چند مرحله فیلتر می شود تا به سطح غلظت ذرات مورد نیاز دستگاه آنالیز برسد. فیلتر چند مرحله ای از برند ژاپنی فوجی استفاده می کند. سر فیلتر از PTFE جامد و قسمت داخلی آن از مواد فیلتر PTFE 0.5 میلی متری تشکیل شده است.

4.9.4 تله سرد: گاز دودکش استخراج شده از طریق دمای پایین متراکم می شود تا بخار آب تولید کند و سپس بخار آب از دوده جدا می شود. تله سرد تبرید کمپرسور را با ظرفیت خنک کنندگی 320 کیلوژول ساعت، پایداری نقطه شبنم 0.1 درجه و تغییر ایستا نقطه شبنم 0.1 کلوین استفاده می کند. این سیستم توانایی حذف بخار آب اضافی را دارد.

4.9.5 ستون خشک کردن: گاز دودکش جدا شده سپس توسط یک ستون خشک کن دو مرحله ای خشک می شود.

4.9.6 پمپ نمونه برداری: پمپ دیافراگمی KNF آلمان، ظرفیت تخلیه پمپ 10 لیتر در دقیقه ~ 50 لیتر در دقیقه، پمپ فشار تفاضلی بیشتر از 10 کیلو پاسکال تولید می کند. انتهای لوله نمونه برداری با آنالایزر گاز اکسیژن و دی اکسید کربن متصل می شود.

فن 4.10: در انتهای لوله اگزوز دود، در دمای 25 درجه سانتیگراد و شرایط فشار اتمسفر، یک فن خروجی دود نصب کنید، ظرفیت اگزوز فن بیشتر از 1.5 متر مکعب بر ثانیه است. قدرت فن 7.5 کیلووات است.

4.11 تجهیزات اندازه گیری تراکم دود: دو تکنیک اندازه گیری مختلف برای اندازه گیری چگالی دود استفاده می شود. الزامات استاندارد بخش 4.7 GB/T31248-2014 را رعایت کنید.

4.11.1 محل نصب تجهیزات: در لوله اگزوز دود نصب شده است که در آن جریان هوا به طور یکنواخت مخلوط می شود.

4.11.2 سیستم نور سفید از اتصالات انعطاف پذیر برای نصب سیستم کاهش نور نوع نور سفید با لوله اندازه گیری مجرای خروجی دود استفاده می کند و شامل دستگاه های زیر است.

4.11.2.1 لامپ های رشته ای: در دمای رنگ 100 ± 2900K استفاده می شود. برای لامپ‌های رشته‌ای 6 ولت، 10 وات، به‌علاوه یک منبع تغذیه DC برای ارائه توان DC پایدار و نوسانات جریان در 0.5٪ (از جمله دما، پایداری کوتاه‌مدت و بلندمدت)؛

سیستم لنز 4.11.2.2: برای تمرکز نور در یک پرتو موازی با قطر حداقل 20 میلی متر استفاده می شود. دیافراگم ساطع نور فتوسل باید در نقطه کانونی عدسی در مقابل آن قرار گیرد و قطر آن (d) باید به فاصله کانونی (f) لنز بستگی داشته باشد به طوری که d/f کمتر از 0.04 باشد.

آشکارساز 4.11.2.3: عنصر اندازه‌گیری نوری Hamamatsu ژاپن، محدوده اندازه‌گیری محدوده نور مرئی 400-750 نانومتر، دقت عبوری 0.01٪، محدوده چگالی نوری 0-4، دقت چگالی دود ± 1٪، توزیع طیفی نور (λ) منحنی نور (λ) واکنش‌های IE همپوشانی دقت ± 5٪؛ در محدوده 1% تا 100% خروجی آشکارساز. مقدار خروجی آن باید خطی در 3٪ از عبور اندازه گیری شده یا در 1٪ از عبور مطلق باشد.

4.11.2.4 سیستم تضعیف نور 90٪ زمان پاسخ نباید از 3 ثانیه تجاوز کند، باید به هوای لوله جانبی وارد شود تا اپتیک را مطابق با الزامات رانش میرایی نور از تمیزی نگه دارد، هوای فشرده را می توان به جای سیستم خود جذبی استفاده کرد. کالیبراسیون سیستم تضعیف نوری باید الزامات GB/T 31248-2014 در پیوست F.4 را برآورده کند.

4.11.2.5 پارامترهای خاص به شرح زیر است:

4.11.2.5.1 منبع نور: لامپ های رشته ای فیلیپس آلمانی وارداتی

4.11.2.5.2 توان اسمی: 10 وات

4.11.2.5.3 ولتاژ اسمی: 6 ولت

4.11.2.5.4 دقت: ± 0.01 ولت

4.11.2.5.7 گیرنده: فتوسل سیلیکونی Hamamatsu ژاپن، تقویت شده توسط سیگنال هیئت مدیره، از طریق ورودی برد I/O به کامپیوتر، پاسخ طیفی و نورسنج بین المللی کمیسیون روشنایی (CIE) برای مطابقت.

4.11.3 سیستم لیزر: فتومتر لیزری باید از لیزر هلیوم نئون با توان خروجی 0.5 مگاوات تا 2.0 مگاوات استفاده کند. لوله اندازه گیری باید به هوا وارد شود، اپتیک برای حفظ انطباق با الزامات رانش میرایی نور از تمیزی (F.4.2)، می تواند هوای فشرده به جای هوای خود جذب شود.

4.12 تجهیزات آنالیز گازهای دودکش:

4.12.1 آنالایزر اکسیژن: دستگاه SIEMENS آلمان وارداتی، پارامغناطیس.

4.12.1.1 محدوده اندازه گیری: (0-25)%.

4.12.1.2 خروجی سیگنال: 4-20mA;

4.12.1.3 وضوح 100×10-6

4.12.1.4 رطوبت نسبی: <90% (بدون تراکم).

4.12.1.5 انحراف خطی: <±0.1% O2;

4.12.1.6 دریفت صفر:≤0.5٪ در ماه؛

4.12.1.7 رانش محدوده:≤0.5% در ماه

4.12.1.8 زمان پردازش سیگنال داخلی کمتر از 1S.

4.12.1.9 زمان پاسخگویی: T90 <5 ثانیه

4.12.1.10 تکرارپذیری: <±0.02% O2;

4.12.1.11 صفحه نمایش محلی: صفحه نمایش کریستال مایع LCD (با نور پس زمینه)

4.12.1.12 خروجی آنالوگ: 4～20 میلی آمپر 750Ω

4.12.1.13 دمای محیط: 5℃~ +45℃; منبع تغذیه: 220VAC±10٪، 50 تا 60 هرتز.

4.12.1.14 رانش نویز آنالایزر 30 دقیقه بیش از 100 × 10-6 نیست. وضوح خروجی اکتساب داده بهتر از 100 × 10-6

4.12.2 ابزار اندازه گیری دی اکسید کربن (CO2):

4.12.2.1 اندازه گیری با مادون قرمز (IR)، سنسور و برد از MBE، آلمان وارد شده اند.

4.12.2.2 محدوده اندازه گیری: 0-10%;

4.12.2.3 تکرارپذیری: <± 1٪

4.12.2.4 رانش صفر: ≤ 0.5٪ در ماه

4.12.2.5 رانش محدوده: ≤ 0.5٪ در ماه

4.12.2.6 انحراف خطی:＜± 1%

4.12.2.7 زمان پاسخگویی: T90<3.5 ثانیه.

4.12.2.8 وضوح خروجی سیستم اکتساب داده بهتر از 100×10-6 است

4.12.2.9 خروجی آنالوگ: 4 ~ 20mA 750Ω

4.12.2.10 دمای محیط: 5℃.45 درجه سانتیگراد

4.12.2.11 منبع تغذیه: 220VAC ± 10%, 50 ~ 60Hz 5000W

4.12.2.12 رانش نویز آنالایزر 30 دقیقه بیش از 100 × 10-6 نیست

4.12.3 پیش تصفیه آنالایزر: قبل از تجزیه و تحلیل محتوای اکسیژن و دی اکسید کربن گاز دودکش تولید شده در طول آزمایش، پیش تصفیه انجام می شود تا اطمینان حاصل شود که گاز دودکش خشک است و به سطح غلظت ذرات مورد نیاز آنالایزر می رسد. پیش تصفیه شامل تراکم، فیلتر، پمپ نمونه برداری KNF آلمان، دبی سنج و لوله کشی است.

4.13 کالیبراسیون کل ابزار تست:

4.13.1. اندازه گیری توزیع جریان: اندازه گیری ضریب توزیع جریان Kc، مجهز به اندازه گیری پروب دو طرفه.

4.13.2 اندازه گیری زمان تاخیر نمونه برداری. از نرم افزار کامپیوتری برای اصلاح همه داده ها استفاده شد.

4.13.3 کالیبراسیون راه اندازی:

4.13.3.1 کالیبراسیون عامل Kt برای استفاده از آزمایش معمول: پس از کالیبراسیون با استفاده از سوخت های پروپان و متانول، ضریب کالیبراسیون نهایی Kt محاسبه شد. به عنوان مثال، عامل Kc توزیع نرخ جریان از ضریب تصحیح نهایی برای سوخت های پروپان و متانول کم شد.

4.13.3.2 تجزیه و تحلیل گاز با استفاده از گازهای استاندارد کالیبره شده است: یک بطری نیتروژن و یک بطری گاز دی اکسید کربن.

4.13.3.3 کالیبراسیون HRR: کالیبراسیون با استفاده از مشعل گاز و احتراق مایع. کالیبراسیون با استفاده از کلاس های مختلف نرخ انتشار حرارت (20 کیلو وات تا 200 کیلووات).

4.13.3.4 کالیبراسیون پایداری سیستم اندازه گیری گاز دودکش: با ثبت قدر مطلق اختلاف بین قرائت سیگنال خروجی گیرنده های نوری 0 دقیقه و 30 دقیقه به عنوان رانش. نویز با محاسبه میانگین انحراف پاشنه مربع (rms) این خط روند خطی تعیین می شود. تعیین پایداری خروجی: نویز و رانش کمتر از 0.5٪ مقدار اولیه.

4.13.3.5 کالیبراسیون دقت اندازه گیری سیستم نور سفید: کالیبراسیون 25%، 50% و 75% با استفاده از فیلترهای استاندارد.

4.13.3.6 کالیبراسیون سیستم اندازه گیری گاز دودکش: داده های قبل و بعد را هنگام استفاده از احتراق هپتان ثبت کنید. معیارهای قضاوت: انحراف گذر اندازه گیری شده در پایان آزمایش کالیبراسیون از انحراف اندازه گیری شده قبل از آزمایش در ± 1٪ است. نسبت TSP (تولید دود کل) اندازه‌گیری شده در آزمایش کالیبراسیون به از دست دادن جرم هپتان در محدوده (25±110) متر مربع/1000 گرم است.

4.13.4 کالیبراسیون روتین: مجهز به برنامه کالیبراسیون معمولی مستقل. برنامه کالیبراسیون معمول مطابق با 5.5 برنامه کالیبراسیون GB/T31248-2014.4.13.4.1 طراحی شده است:

الف. رانش HRR، محتوای اکسیژن و انتقال در 5 دقیقه قبل از احتراق.

B، مقدار متوسط ​​HRR برای 5 دقیقه آخر فاز احتراق.

C، مقادیر متوسط ​​مربوط به محتوای اکسیژن، انتقال و HRR در 1 دقیقه از 5 دقیقه قبل از احتراق، کالیبراسیون خط پایه را به عنوان مقادیر اولیه ارائه می دهد.

D، مقادیر متوسط ​​مربوط به محتوای اکسیژن، انتقال و HRR در طول 1 دقیقه آخر فرآیند تست کالیبراسیون مقادیر نهایی هستند.

E. تفاوت بین مقادیر اولیه و نهایی محتوای اکسیژن، HRR و سرعت انتقال نور.

4.13.4.2 نتایج کالیبراسیون الزامات زیر را برآورده می کند:

الف. انحراف میانگین مقدار HRR در 5 دقیقه آخر فاز احتراق از مقدار تنظیم شده در 5±% مقدار تنظیم شده 20.5kw یا 30kw است.

ب) تفاوت بین مقادیر اولیه و نهایی محتوای اکسیژن کمتر از 0.02٪ است.

C، تفاوت بین مقادیر اولیه و نهایی نرخ انتقال نور ≤ 1٪ از مقدار نرخ انتقال نور.

د) تفاوت بین مقادیر اولیه و نهایی HRR کمتر از 2kw است.

E. مقدار رانش نرخ انتقال نور در 5 دقیقه قبل از احتراق کمتر از 1٪ است.

F، رانش محتوای اکسیژن در 5 دقیقه قبل از احتراق کمتر از 0.02٪ است.

G. مقدار رانش HRR در 5 دقیقه قبل از احتراق کمتر از 2kw است.

4.14. منبع احتراق:

4.14.1 مشعل: مشعل هیبریدی هوا-پروپان ونتوری، طول 341 میلی متر (برای جزئیات به زیر مراجعه کنید)

شکل 7 منبع احتراق

الف. هر مشعل دمنده با 242 سوراخ تنفس آتش ¢ 1.32 میلی متر حفر شده است.

ب- گاز احتراق: پروپان 95 درصد خالص. (مشتریان خودشان را ارائه دهند)

ج- گاز احتراق: هوای فشرده. (فشار هوا باید به بیش از 10 مگابایت برسد) به مشتریان ارائه شود)

د. جریان هوا: (600 ~ 6000) میلی گرم در دقیقه قابل تنظیم است.

C، جریان پروپان: (200 ~ 2000 ± 0.5) میلی گرم در دقیقه قابل تنظیم است.

D، دمنده 20.5kw: جریان جرمی پروپان 442mg/s±10mg/s، جریان جرمی هوا 1550mg/s±95mg/s است.

E. دمنده 30 کیلووات: نرخ جریان جرمی پروپان 15±15 میلی گرم بر ثانیه 647 میلی گرم بر ثانیه و سرعت جریان جرمی هوا 140 ± 2300 میلی گرم بر ثانیه است.

4.14.2 جریان جرمی: استفاده از دبی سنج هفت ستاره سرمایه گذاری مشترک چین و کره Huachuang، محدوده: 0 ~ 2.5g / s، که در محدوده (0.6 ~ 2.5) گرم در ثانیه است. دقت 1%؛ صفحه نمایش دیجیتال، با خروجی 4 ~ 20 میلی آمپر، از طریق کارت جمع آوری می تواند به طور مستقیم توسط کامپیوتر کنترل شود، زمان پاسخ سریع، دقت کنترل بالا.

4.15 دقت و زمان اکتساب داده ها:

4.15.1 O2 و CO2، دقت 100 × 10-6 (0.01٪).

4.15.2 اندازه گیری دما: 0-400℃; دقت±0.5℃;

4.15.3 اندازه گیری دستگاه رطوبت نسبی هوای داخلی: 20% تا 80%، دقت 5%؛

4.15.4 دقت سیستم ثبت زمان: 0.1S;

4.15.5 زمان تست: 1～99 متر بر ثانیه را می توان تنظیم کرد.

4.15.8 دقت سایر پارامترها: 0.1% مقدار خروجی در مقیاس کامل.

4.15.9 زمان اکتساب: سیستم اکتساب به طور خودکار هر 3 ثانیه را جمع آوری و ذخیره می کند، از جمله پارامترهای زیر:①زمان،②سرعت جریان جرمی گاز پروپان از طریق مشعل،③فشار دیفرانسیل پروب دو طرفه،④چگالی نوری نسبی،⑤غلظت O2،⑥غلظت CO2،⑦سرعت جریان حجمی گاز در لوله اگزوز،⑧انتقال،⑨دمای محیط پایین ترولی در ورودی هدایت هوا. هنگام محاسبه نرخ آزاد شدن حرارت مادهial، مقدار متوسط ​​را هر 30 ثانیه در نظر بگیرید. هنگام محاسبه نرخ تولید دود از مواد، مقدار متوسط ​​را هر 60 ثانیه در نظر بگیرید. با توجه به داده‌های اندازه‌گیری فوق، نرخ آزاد شدن حرارت ماده، مقدار کل آزاد شدن گرما، شاخص نرخ رشد احتراق، نرخ تولید دود و شاخص تولید دود را محاسبه کنید.

4.15.10 برد اکتساب: برد اکتساب داده Advantech از تایوان استفاده می شود.

4.16 سیستم کنترل کامپیوتری:

4.16.1 نرم افزار توسعه ابزار و تجهیزات خاص LabeView و کارت کنترل اکتساب داده را بپذیرید. کنترل فرآیند آزمایش را می توان در منحنی های داده های آزمایشی زمان واقعی مشاهده کرد، می تواند به دستیابی و پردازش خودکار داده ها، حفظ داده ها و نتایج اندازه گیری خروجی پی برد.

4.16.2 برنامه کالیبراسیون: مجهز به برنامه کالیبراسیون معمولی مستقل. این برنامه شامل: رانش HRR، محتوای اکسیژن و انتقال در 5 دقیقه قبل از احتراق است. مقدار متوسط ​​HRR در 5 دقیقه آخر مرحله احتراق. مقادیر متوسط ​​مربوط به محتوای اکسیژن، انتقال و HRR در دقیقه اول فرآیند کالیبراسیون پایه در 5 دقیقه قبل از احتراق به عنوان مقدار اولیه. و مقادیر متوسط ​​مربوط به محتوای اکسیژن، انتقال و HRR در آخرین 1 دقیقه فرآیند تست کالیبراسیون به عنوان مقدار نهایی. تفاوت بین مقادیر اولیه و نهایی محتوای اکسیژن، HRR و سرعت انتقال نور.

4.16.3 رکورد آزمون (3 ثانیه در زمان) با شماره ذخیره می شود و می توان در هر زمان از آن درخواست کرد. جلوه چاپ گزارش آزمایشی را می توان در زمان واقعی مشاهده کرد، که می توان آن را به سادگی با کلیک کردن روی دکمه های شروع، محاسبه و ذخیره و غیره انجام داد و استفاده از آن را آسان می کند. مقادیر مرتبط زیر را ذخیره کنید:

زمان (s)، سرعت جریان جرمی گاز پروپان از طریق مشعل (mg/s)، فشار دیفرانسیل پروب دو جهته (Pa)، چگالی نوری نسبی، غلظت O2 (V اکسیژن / V هوا)، غلظت CO2 (V دی اکسید کربن / V هوا)٪، و دمای محیط در جمعیت رسانای هوای پایین (K).

4.16.4 همزمان برای افزایش تابع بازیابی داده ها، می توانید داده های آزمایشی قبلی را برای محاسبات جدید بارگذاری کرده و گزارشی را تشکیل دهید.

5، عملکرد کل دستگاه:

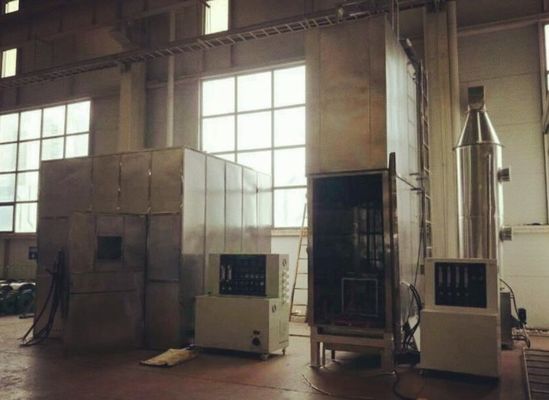

5.1 کل دستگاه با استفاده از فضا: 11 متر طول، 7 متر عرض، 5.5 متر ارتفاع یا بیشتر (از جمله اتاق کنترل، منطقه ساخت نمونه، اتاق گاز و فضاهای دیگر)

5.2 ساخت اتاق کنترل: 3 متر طول، 3 متر عرض، 2.8 متر ارتفاع (توسط تقاضا).

5.3 قدرت کل دستگاه: AC380V، سیستم پنج سیم سه فاز. قدرت:> 15 کیلووات؛

5.4 این تجهیزات دارای تجهیزات حفاظت ایمنی زیر است: اضافه بار برق، حفاظت از اتصال کوتاه، حفاظت از اضافه بار مدار کنترل.
