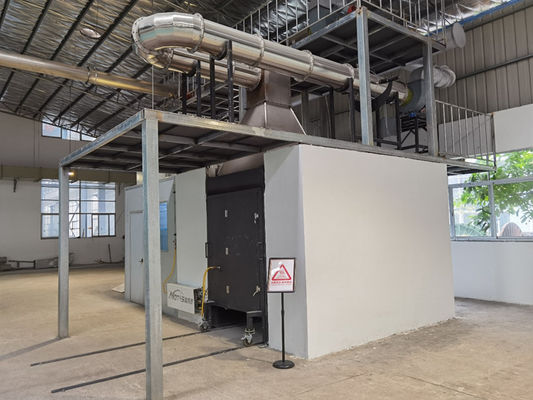

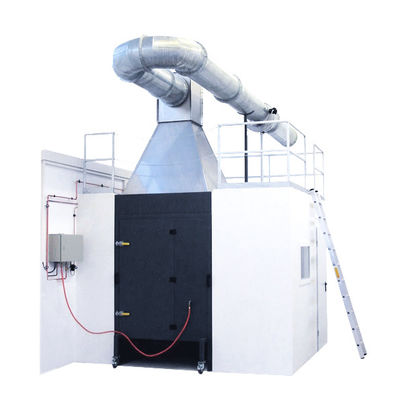

تجهیزات تست شعله منفجر ، اتاق آزمایش آتش SBI 16 لیتر / دقیقه

EN13823تجهیزات تست اشتعال پذیری مورد سوزش تکی (SBI)

شرح دستگاه

این دستگاه برای تست مقاومت در برابر آتش مصالح ساختمانی / محصولات در مورد سوزش تکی (SBI) مناسب است. تست های واکنش به آتش برای محصولات ساختمانی – محصولات ساختمانی به جز کفپوش ها که در معرض حمله حرارتی یک مورد سوزش تکی قرار می گیرند.

ویژگی ها:

1. بخش اصلی دستگاه قطعات وارداتی هستند: مانند تجهیزات آنالیز دی اکسید کربن، اکسیژن.

2. سبک رابط کاربری و عملکرد معادل FTT انگلستان، برخی از عملکردها بهتر است.

3. نگهداری آسان، سریع، تعویض قطعات بعدی نسبت به FTT حداقل کمتر از 50% تا 70%، مشکلات نگهداری وجود نخواهد داشت.

4. با کابینه کنترل یکپارچه وارداتی.

مشخصات فنی

1. ترکیب: این تجهیزات تست شامل آزمایشگاه احتراق، اتاق کنترل، 2 چرخ دستی کوچک، لوله اگزوز، قاب ثابت، سیستم جمع آوری گاز دودکش، دستگاه سیستم اندازه گیری یکپارچه، دستگاه جمع آوری و تجزیه و تحلیل داده ها، دستگاه کنترل تامین گاز می باشد.

2. محفظه احتراق: طول (3.0 ± 0.2) متر × عرض (3.0 ± 0.2) متر × ارتفاع (2.4 ± 0.1) باید ساخته شود.در آجر.3. محفظه احتراق استاندارد با آجر و صفحه سیلیکات کلسیم A1 ساخته شده است، کوره تست باید در محل نصب شود؛

4. در بالای اتاق یک هود جمع کننده و یک لوله دود متصل به لوله نمونه برداری وجود دارد. حرارت آزاد شده از احتراق و محصولات احتراق نمونه در طول تست از لوله اگزوز تخلیه می شوند.

5. در یکی از دیوارهای محفظه احتراق یک دهانه تعبیه شده است که ورود چرخ دستی کوچک را آسان می کند، زیر چرخ دستی هوا به طور طبیعی از فضا خارج می شود؛ در دو طرف سطح جلویی صفحه تست عمودی، دو پنجره مشاهده باز شده است.

6. منبع احتراق، قرار گرفته در چرخ دستی در گوشه عمودی مشعل ماسه ای پروپان 31 کیلوواتی (طول ضلع 250 میلی متر ارتفاع 80 میلی متر).

7. موقعیت چرخ دستی به گونه ای است که دهانه چرخ دستی در پشت چرخ دستی درست برای بستن دهانه های دیوار محفظه احتراق قرار می گیرد. برای توزیع یکنواخت جریان هوا در طول کف محفظه احتراق، یک صفحه سوراخ دار (سوراخ دار) در ورودی هوا در پایین چرخ دستی قرار داده شده است (قطر 8 میلی متر، مساحت باز 60% مساحت کل).

8. با فیکسچر قابل تنظیم برای کنترل، بارگیری و تخلیه نمونه ها بسیار راحت است.

9. مشعل ماسه ای: یکی روی کف چرخ دستی (مشعل اصلی)، دیگری روی ستون قاب ثابت است، گاز پروپان از طریق مشعل ماسه ای عبور کرده و خروجی حرارتی 30.7 ± 2.0 کیلووات تولید می کند.

اندازه گیری اکسیژن:

آنالایزرSIEMENSمحدوده اندازه گیری

استانداردهای تست

EN 13823
تست های واکنش به آتش برای محصولات ساختمانی – محصولات ساختمانی به جز کفپوش ها در معرض

حمله حرارتی توسط یک مورد سوزش تکی.

EN 13501-1

طبقه بندی آتش محصولات ساختمانی و عناصر ساختمانی.

تامین کننده باید اسناد انطباق و گواهینامه ها را ارائه دهد.

محدوده تامین

سیستم کامل SBI باید شامل موارد زیر باشد:

اتاق تست SBI

- اتاق تست کامل مطابق با الزامات EN 13823

- ساختار غیر قابل احتراق

-مناسب برای نصب نمونه L شکل

-ابعاد داخلی مطابق با الزامات استاندارد

-درب دسترسی و پنجره مشاهده

- سیستم نصب نمونه

⸻

3 .سیستم مشعل

سیستم باید شامل موارد زیر باشد:

اندازه گیری آزادسازی حرارت

- سیستم تامین گاز پروپان

- سیستم کالیبراسیون مشعل

- تنظیم کننده فشار گاز

- اندازه گیری و کنترل جریان گاز

- سیستم قطع ایمنی

ظرفیت مشعل مورد نیاز: تقریباً 30 کیلووات

5 .سیستم اندازه گیری و تجزیه و تحلیل

سیستم باید شامل موارد زیر باشد:

اندازه گیری آزادسازی حرارت

پارامترهای مورد نیاز:

- نرخ تولید دود (SMOGRA)

- کل آزادسازی حرارت (THR600s)

- محاسبه FIGRA

اندازه گیری دود

پارامترهای مورد نیاز:

- نرخ تولید دود (SMOGRA)

- کل تولید دود (TSP600s)

تجزیه و تحلیل گاز

مورد نیاز:

- آنالایزر اکسیژن (O²)

⸻آنالایزر دی اکسید کربن (CO²)

- 6 .سیستم جمع آوری داده

نرم افزار باید موارد زیر را ارائه دهد:

- نظارت در زمان واقعی

- ثبت خودکار داده ها

- تولید گزارش تست

- منحنی های دما-زمان

- منحنی های HRR

- منحنی های دود

-محاسبه خودکار:

- FIGRA

- THR600s

- SMOGRA

-TSP600s

حداقل نرخ نمونه برداری: ≤ 10 هرتز
