تست مقاومت در برابر آتش BS EN 1363-1 کوره افقی برای قطعات غیر باربر

BS EN 1363-1 کوره افقی برای تست مقاومت در برابر آتش برای قطعات غیر باربر

BS EN 1363-1 کوره افقی برای اجزای ساختمان

I. دامنه کاربرد:

قابل استفاده برای انواع پوشش های نسوز فولادی برای استفاده داخلی و خارجی در ساختمان ها (سازه ها) برای تعیین ویژگی های مقاومت در برابر آتش آنها در شرایط استاندارد آتش.

II.استانداردها:

2.1 مطابق با استاندارد BS EN 1364-2: 2018 "تست مقاومت در برابر آتش برای قطعات غیر باربر سقف ها. قسمت 2".

2.2 مطابق با استاندارد BS EN 1365-2: 2012 "آزمایش مقاومت در برابر آتش برای قطعات باربر قسمت 2: کف و سقف".

2.3 مطابق با استاندارد BS EN 1365-3:2000 "آزمایش مقاومت در برابر آتش عناصر باربر قسمت 3: تیرها".

2.4 به BS EN 1365-4:1999 استاندارد تست "آزمون مقاومت در برابر آتش برای عناصر باربر بخش 4: ستون ها".

2.5 مطابق با استاندارد تست BS EN 1363-1:2020 "آزمون های مقاومت در برابر آتش قسمت 1: استانداردهای عمومی".

2.6 مطابق با استاندارد آزمایش BS EN 1366-6: 2004 "آزمایش مقاومت در برابر آتش تاسیسات جانبی. دسترسی های برجسته و کف های توخالی".

2.6 انطباق با استاندارد BS EN 13381-1:2020 "روش های آزمایشی برای تعیین عملکرد مقاومت در برابر آتش عناصر سازه ای قسمت اول روش های حفاظت از عناصر ساختاری افقی".

2.7 انطباق با استاندارد BS EN 13381-3: 2015 "روش های آزمایشی برای تعیین عملکرد مقاوم در برابر آتش عناصر سازه ای قسمت سوم روش های حفاظت از عناصر سازه ای بتنی".

2.8 انطباق با استاندارد BS EN 13381-5: 2014 "روش های آزمایشی برای تعیین مقاومت در برابر آتش عناصر سازه ای قسمت V. روش های حفاظت از مجموعه های بتن / صفحه فشار

2.9 انطباق با BS EN 13381-6:2012 "روش های آزمایشی برای تعیین مقاومت در برابر آتش عناصر سازه ای قسمت ششم: روش های حفاظت ستون های بتنی لوله های فولادی توخالی

2.10 مطابق با BS476-20:1987 "آزمایش آتش مصالح و سازه های ساختمانی. قسمت 20: اصول کلی روش های تعیین مقاومت در برابر آتش عناصر ساختمانی".

2.11 انطباق با BS476-21:1987 "آزمایش احتراق مصالح و سازه های ساختمانی. قسمت 21: روش تعیین مقاومت در برابر آتش اعضای باربر

2.12 مطابق با BS476-22:1987 "تست احتراق مصالح و سازه های ساختمانی. تعیین مقاومت در برابر آتش اعضای غیر باربر".

2.13 مطابق با BS476-23: 1987 "آزمایش احتراق مصالح و سازه های ساختمانی. قسمت 23: روش تعیین مقاومت در برابر آتش اجزاء به سازه".

III.کوره افقیمزایای اصلی:

3.1 یک کوره می تواند برای چندین منظور استفاده شود و می تواند با چندین استاندارد سازگار باشد.

3.2 کارت اکتساب با دقت بالا را برای جمع آوری داده ها از جنبه های مختلف مانند دما، فشار و نرخ جریان هر جاده، و تجزیه و تحلیل، پردازش و

کنترل، تولید بازتولید بلادرنگ اطلاعات واقعی در زمان احتراق، و نتایج مستقیماً از تجزیه و تحلیل و تعیین میکروکامپیوتر به دست می‌آیند.کل دستگاه از تمام دستگاه های با کیفیت بالا استفاده می کند تا اطمینان حاصل شود که سیستم از کیفیت بالا، عملکرد با سرعت بالا و پیشرفته است.

3.3 کارت اکتساب با دقت بالا + ماژول چند مداری + PLC + کامپیوتر را بپذیرید و حالت کنترل خودکار PID را با ثبات، تکرارپذیری و تکرارپذیری عالی اجرا کنید.

3.4 اتخاذ رابط عملیاتی WINDOWS XP و نمایش آزمایشگاهی، یک نرم افزار توسعه ویژه برای تجهیزات دقیق جهانی، سبک رابط کاربری تازه، زیبا و ساده است.در طول آزمایش، نتایج اندازه‌گیری به‌صورت بلادرنگ نمایش داده می‌شود و منحنی کامل به صورت پویا ترسیم می‌شود و داده‌ها را می‌توان ذخیره، خواند و به‌طور دائم چاپ کرد.با هوش بالا، عملکرد منوی هدایت شده، ویژگی های آسان و بصری، به طوری که نتایج تست دقیق تر است.

3.5 عمر طراحی کوره بیش از 20 سال است و کوره با تکنولوژی GOVMARK (گوماک) آمریکایی ساخته شده است.ساختار پنج لایه، هنگامی که دمای لایه داخلی 1300 ℃، دمای لایه بیرونی دمای اتاق است.عمر طولانی، مواد عایق لایه داخلی (قطعات پوشیده) به راحتی قابل تعویض است.

3.6 سیستم های حفاظت ایمنی چندگانه از جمله حفاظت حرارتی مجرای هوا، حفاظت از انتشار فشار، حفاظت از نشت، تشخیص نشت گاز، حفاظت ایمنی خط گاز، حفاظت ایمنی مشعل و سایر امکانات ایمنی برای افزایش ضریب ایمنی در همه جنبه ها.

3.7 هوای داغ با دمای بالا که از کوره استخراج می‌شود، با آب و هوا خنک می‌شود و آب از آب در گردش استفاده می‌کند که باعث بهبود حفظ انرژی می‌شود.

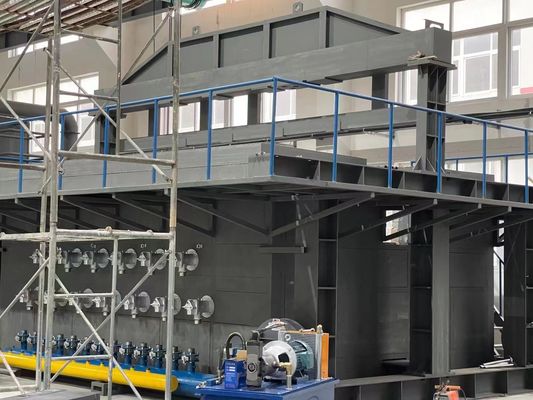

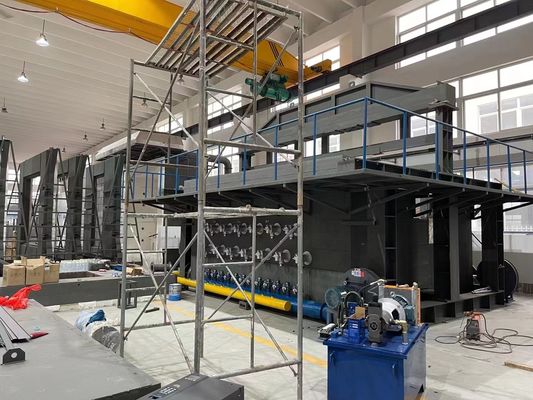

IV کوره افقی طراحی مهندسی سازه کورهشکل 4 را ببینید

4.1 ساخت کوره: این کوره برای بیش از 15 سال دوام طراحی شده است و کوره با استفاده از فناوری GOVMARK (Gomak) از ایالات متحده آمریکا ساخته شده است.ساختار پنج لایه، زمانی که لایه داخلی 1300 درجه سانتیگراد است، دمای لایه بیرونی دمای اتاق است.عمر طولانی، مواد عایق (قطعات سایش) لایه داخلی به راحتی قابل تعویض است.ساختار پنج لایه، از بیرون به داخل، به شرح زیر است: لایه اول یک قاب فولادی است.لایه دوم با آجر قرمز به عنوان حاشیه ساخته شده است.لایه سوم آزبست نسوز با درجه حرارت بالا است.لایه چهارم آجر نسوز است.لایه پنجم شامل پنبه نسوز زیرکونیوم با دمای بالا با دمای نسوز 1600 درجه سانتی گراد است.

4.2 مواد مقاوم در برابر درجه حرارت بالا.

4.2.1 آجر نسوز: استفاده از دما برای بالاترین مقاومت دما 1750 ℃، مقاومت طولانی مدت در دمای بالا 1600 ℃، چگالی ظاهری 1.0 گرم بر سانتی متر مکعب، مقاومت فشاری دمای اتاق بالاتر از 3.2 مگا پاسکال، تغییر خط احیا شده 1400 ℃ 0.5 درصد، حرارتی رسانایی بهتر از 0.4W/m - K.

4.2.2 چسب نسوز صنعتی برای اتصال: از دمای 1400 درجه سانتیگراد استفاده کنید.

4.2.3 کوره پنبه مقاوم در برابر درجه حرارت بالا: استفاده از پنبه نسوز با دمای بالا حاوی زیرکونیوم، ضخامت 50 میلی متر، دمای نسوز طولانی مدت 1600 ℃، مواد عایق مخصوص کوره صنعتی.

4.3 مواد برای قاب: انتخاب بر اساس "راهنمای طراحی کوره های صنعتی" (ویرایش سوم)، فصل 11 - قطعات ساختاری برای کوره، بخش 3 - انتخاب فولاد، ستون کوره، ستون جانبی، تیر پای قوسی، تیر متقاطع نیرو و میله کش و غیره فولاد Q235-A را انتخاب کنید، ورق فولادی دیواره بیرونی کوره فولاد Q215-A را انتخاب کنید.مواد فولادی کوره: نه کمتر از Q235؛صفحه فولادی کوره: ضخامت ≥ 3 میلی متر.مواد بدنه کوره افقی با استفاده از قاب فولادی، قابل تعویض.

اندازه کوره 4.4: 3000 میلی متر (W) * 3000 میلی متر (H) * 1500 میلی متر (D).

4.5 کوره ساختار فولادی و لوله درمان ضد خوردگی: با استفاده از سه لایه پوشش، تمام پوشش ضد خوردگی مقاوم در برابر درجه حرارت بالا، لایه بیرونی سیاه و خاکستری.
