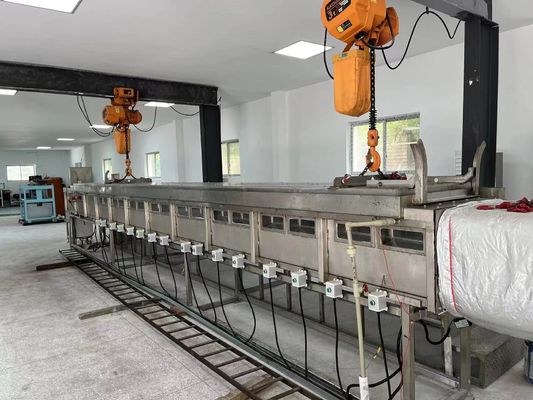

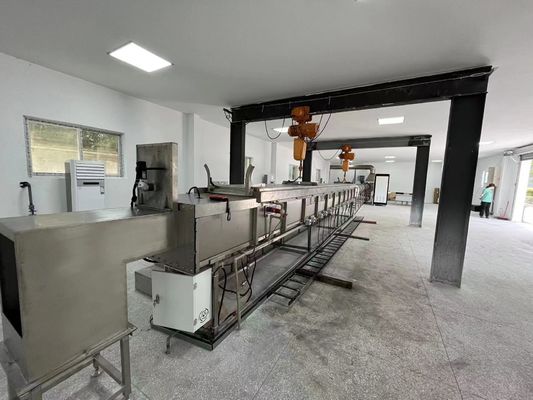

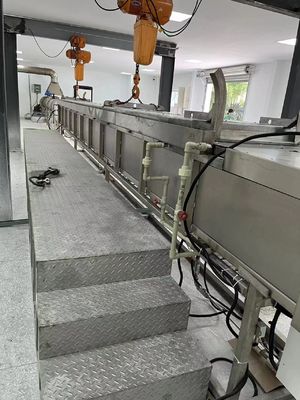

محفظه کوره تونلی ASTM E84 Steiner برای سوزاندن سطحی مصالح ساختمانی

محفظه کوره تونل اشتاینر ASTM E84 برای سوزاندن سطحی ویژگی های مصالح ساختمانی

طراحی مطابق با استانداردهای زیر

ASTM E84: روش تست استاندارد برای ویژگی های سوزاندن سطحی مصالح ساختمانی.

پیشنهاد طراحی محفظه کوره تونل اشتاینر

2.1 خلاصه

این راه حل فنی برایمحفظه کوره تونل اشتاینر مبتنی بر ادغام ابزار دقیق و الکتریسیته است و از سیستم کنترل چند منظوره پیشرفته OMRON برای ترکیب توالی احتراق، ایمنی احتراق، قفل الکتریکی، کنترل دمای خودکار، تنظیم دستی، هشدار نظارت و جمع‌آوری/ارتباط داده‌ها استفاده می‌کند.سیستم کنترل دما و فشار کوره از سیستم کنترلی متشکل از کنترلر OMRON + Advantech + نرم افزار ویژوال بیسیک برای کنترل خودکار و نظارت آنلاین استفاده می کند.ایستگاه عملیاتی Advantech رایانه بالایی، پارامترهای فرآیند لازم کوره را اجرا و نظارت می کند.دارای ذخیره سازی داده ها، بازرسی و چاپ است.، و توابع دیگر.در عین حال، مطابق با الزامات استانداردهای UL910 / NFPA262، می توان یک اتاق آزمایش احتراق اختصاصی برای آزمایش احتراق راه اندازی کرد، این اتاق آزمایش احتراق به طور موثر کوره تونل افقی اشتاینر را جدا می کند، انتهای اندازه گیری چگالی دود را در یک اتاق تاریک نصب کنید. از تداخل نور خارجی جلوگیری کنید، منطقه تست سوختگی، روش طراحی مستقل را اتخاذ کنید، طبق نیاز استاندارد، باید جریان هوای آزاد را فراهم کند.بنابراین، در طول کل آزمایش، اتاق را تحت فشار هوای کنترل شده 0-12 Pa (0-0.05 اینچ حجم آب) بالاتر از فشار هوای اطراف نگه دارید.، دما در 18.3 درجه سانتیگراد تا 26.7 درجه سانتیگراد (65 درجه سانتیگراد) حفظ می شود. F-80 درجه فارنهایت) و رطوبت نسبی 45-60٪.

2.1.1 شرایط طراحی

 نوع کوره: کوره تونلی افقی اشتاینر

 ابعاد اصلی کوره: اندازه کوره 7620mm * 451mm * 305mm

 تعداد روکش های کوره: کوره تونلی افقی اشتاینر: 1 روکش کوره

 دمای کار کوره: تا 600 ℃ (دمای گاز دودکش)

 سوخت: متان با خلوص حداقل 95 درصد

 ارزش حرارتی سوخت: 3500btu / lb

 فشار سوخت: 0.4-0.5MPa

 مدل مشعل: دوگانه سوز 3/4 اینچ U شکل

 دمای خروجی لوله دودکش: <250 درجه سانتیگراد، معمولاً دمای گاز دودکش در 200 درجه سانتیگراد کنترل می شود.

 روش آزمایش شی مورد آزمایش: بالابر سقف کوره-کوره اجزای افقی

شرایط طراحی 15KVA، 380V/220V، 3 فاز.نکات: ولتاژ را می توان سفارشی کرد.

2.1.2 پارامترهای ساختاری

1.  ساختار کوره: آجر نسوز + ورق فولادی ضد زنگ SUS304
2.  ساختار زیر کوره: آجر نسوز 229mm x 114.5mm x 64mm
3.  نوع و مقدار مشعل: 1 3 / 4 اینچ دو مشعل U شکل.
4.  روش خروج دود: اگزوز دود مکانیکی + مخلوط کردن هوای سرد در دیوار پشتی
5. روش باز کردن درب کوره: بلند کردن و ترجمه سقف کوره-بالابر اجزای افقی (ساخته شده توسط مشتری)
6. نمودار کوره

2.1.4 هدف:

اتاق کوره تونل اشتاینر used برای تست ASTM E84 مصالح ساختمانی.

2.1.5 اصول طراحی

اصول تکنولوژی پیشرفته، قابلیت اطمینان، ایمنی و عقلانیت اقتصادی را بپذیرید

2.2 ساختار کوره

2.2.1 پوسته کوره

ساختار فولادی کوره از لوله مربع / انتهای لوله مستطیلی، سمت راست و صفحه فولادی بدنه کوره تشکیل شده است.پس از جوشکاری با استحکام بالا، یک کل جامد را تشکیل می دهد که بدون تغییر شکل برای مدت طولانی قابل استفاده است.

صفحه فولادی بدنه کوره: SUS304، δ = 3 میلی متر

قاب کوره: Q235-A، لوله مربع / لوله مستطیلی

میله های عرضی کوره: Q235-A، لوله مربع / لوله مستطیلی

پنجره: ترکیب دو لایه شیشه کوارتز و شیشه سکوریت، δ=3mm،70mm±6mm×280mm±38mm

کرکره 74 ~ 78 میلی متر باز شدن از سطح کف محفظه ایجاد می کند.شاتر قابل تنظیم است.

مشعل در فاصله 10±1372 میلی متر از ورودی هوا قرار دارد.پورت سرعت هوا 5±381 میلی متر از ورودی هوا است.

مکان ترموکوپل ها

1. یک ترموکوپل 18 awg در 7000±10 میلی متر از پورت مشعل (در معرض هوا) قرار دارد.
2. یک ترموکوپل 18 awg در پورت مشعل 3960±10 میلی‌متر (در زیر کف تعبیه شده) قرار دارد.

یک ترموکوپل 18 awg در پورت مشعل 7090±10 میلی متر (در زیر کف تعبیه شده) قرار دارد.

تاقچه ها از فولاد Q235-A با دستگاه آب خنک ساخته شده اند.

2.2.2مواد مقاوم در برابر کوره

سنگ تراشی کوره آزمایشی از آجرهای نسوز تشکیل شده است.در عین حال، به منظور تامین تلاطم هوای مورد نیاز در طی فرآیند احتراق، با قرار دادن شش آجر نسوز مقاوم در برابر حرارت به طول 229 میلی متر در عرض 114.5 میلی متر x ضخامت 64 میلی متر (خط عمودی بلند دیوار و خط موازی به طول 114.5 میلی متر) به دست می آید. .با توجه به خط مرکزی مشعل اندازه‌گیری شده تا خط مرکزی آجر نسوز، آجرهای نسوز نزدیک پنجره (بدون مسدود کردن پنجره‌ها) 1.98m±152mm، 3.96m±152mm و 5.79±152mm، فاصله طرف دیگر 1.37m±152mm، 2.90m است. ± 152 میلی متر و 4.88 ± 152 میلی متر.

بالاترین مقاومت در برابر دما: 1427 ℃ (2600 ℉)

چگالی ظاهری: 0.046±0.77 گرم بر سانتی متر مکعب

هدایت حرارتی در دمای متوسط:

260℃(500℉) 0.23W/m·℃

538 ℃ (1000 ℉) 0.27 W/m·℃

815 ℃ (1500 ℉) 0.32 W/m·℃

1093 ℃ (1500 ℉) 0.37 W/m·℃

2.2.3درب کوره و مکانیزم پرس

عملیات درب کوره بالای بدنه کوره، به عنوان یک وسیله آب بندی برای بدنه کوره.متشکل از عایق های فلزی و معدنی، عایق های متشکل از عایق های معدنی، مواد عایق معدنی به ضخامت 6 ± 51 میلی متر

درب افقی کوره توسط فولاد مقطع جوش داده می شود، از روش بلند کردن عمودی خود وزنه برای فشرده سازی استفاده کنید، برای مشاهده وضعیت کوره، پنجره های دید نصب شده در دو طرف دیوار کوره، برای به دست آوردن آب بندی موثر، آب بند موثر آب به عنوان آب بندی بین درب کوره و بدنه کوره، استفاده از آب لوله کشی به عنوان منبع آب در گردش، نه تنها می تواند مهر و مومی برای بازرسی کیفی بدنه کوره و درب کوره ایجاد کند، بلکه گرما را در طول آزمایش احتراق و به طور موثر از بین می برد. محافظت از بدنه کوره

آزمایشگاه باید جرثقیل را برای بلند کردن درپوش فراهم کند.

حداکثردمای استفاده موثر تا 1050 ℃

چگالی: 5±335 کیلوگرم بر متر مکعب؛

رسانایی حرارتی: 0.085W/mK@400 ℃

ابعاد 7620±50mm*451±5mm*305±5mm
