DIN 4102-15/16 دستگاه تست Brandschacht برای مصالح ساختمانی

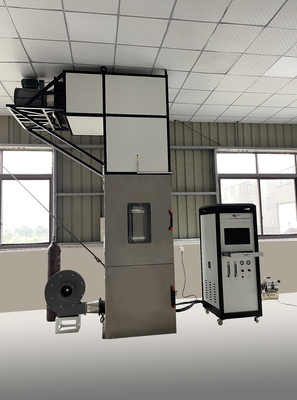

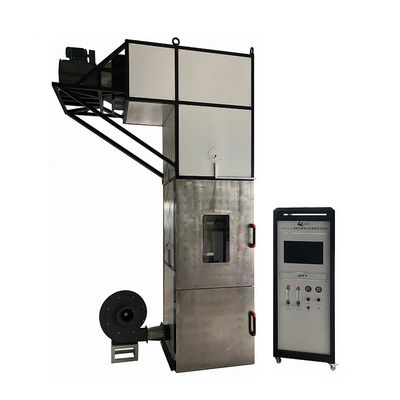

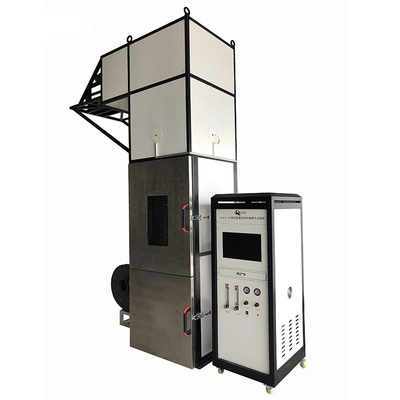

دستگاه تست DIN 4102-15/16 Brandschacht

1. کاربرد

DIN 4102-16 روش یکسانی را برای آزمایش مصالح ساختمانی در "Brandschacht" طبق DIN 4102-15 توصیف می کند.بازنگری DIN 4102-16 به منظور به روز رسانی لیست محصولات استاندارد شده که در روش آزمایش استفاده می شود انجام می شود.روش آزمایش برای آزمایش آتش سوزی مصالح ساختمانی استفاده می شود.Brandschacht محفظه ای مربعی شکل است که هوا با سرعت جریان ثابت از پایین وارد آن می شود و گاز دودکش از بالا خارج می شود.این دستگاه مجهز به مشعل گازی مربعی است که به وسیله آن نمونه های چیده شده در یک قاب نصب به گونه ای که دودکش را تشکیل می دهد، در معرض شعله ور شدن قرار می گیرد.

دستگاه تست Brandschachtمطابق با DIN 4102 Part 15، برای آزمایش آتش مصالح و عناصر ساختمانی طراحی شده است.'brandschacht' یک محفظه مربعی شکل است که دارای جریان ثابتی از هوا از پایین است و گاز احتراق از بالای محفظه خارج می شود.نمونه ها به صورت عمودی نصب می شوند و در معرض شعله تولید شده توسط یک مشعل گاز مربعی قرار می گیرند.

2. پارامترهای فنی

2.1 دستگاه تست شامل محفظه احتراق، کابینه کنترل، مشعل، نگهدارنده نمونه، دستگاه کالیبراسیون و غیره است.

2.2 اندازه توخالی داخلی محفظه احتراق 800 میلی متر * 800 میلی متر * 2000 میلی متر است و دیواره محفظه یک ساختار عایق چند لایه است.

2.3 دیوار محفظه احتراق یک ساختار چند لایه است، از داخل به خارج: صفحه فولادی 2 میلی متر، ورق آزبست 6 میلی متر (تراکم بیش از 600 کیلوگرم بر متر مکعب)، الیاف عایق معدنی ضخامت 40 میلی متر (تراکم اسمی 100 کیلوگرم بر متر مکعب)، فولاد بیرونی بشقاب;

2.4 محفظه احتراق از پایین به بالا، محفظه ورودی، تنظیم کننده هوا، محفظه احتراق، محفظه اندازه گیری و دودکش خروجی.

2.5 محفظه ورودی با هوای با سرعت و دمای ثابت از طریق مجرای φ200 در سمت راست تغذیه می شود.

2.6 یک سیستم ورودی دمای ثابت که قادر به ارائه جریان ثابت هوا با سرعت جریان 1±10 متر مکعب در دقیقه و دمای 2±23 درجه سانتیگراد باشد.

2.7 یک محفظه ورودی مجهز به ترموکوپل زرهی نوع K برای اندازه گیری دمای هوای ورودی با دقت 0.1 درجه سانتیگراد.

2.8 تثبیت کننده هوا، در بالای محفظه ورودی، متشکل از یک صفحه فولادی متخلخل و چند لایه نمد الیاف شیشه، برای همگن کردن جریان هوای ورودی

2.9 یک محفظه احتراق برای قرار دادن مشعل و پایه آزمایش، که یک قاب مستطیلی به ارتفاع 1000 میلی متر با پیچ در چهار طرف برای تنظیم فاصله نصب نمونه است.

2.10 مشعل، مشعل مربع 200 میلی متر * 200 میلی متر، با نازل های احتراق به طور مساوی در هر چهار طرف توزیع شده، با دهانه نازل به قطر 3.5 میلی متر، قادر به ایجاد شعله جت یکنواخت

2.11 یک سیستم گاز، متشکل از یک شیر کاهنده فشار، گیج فشار، شیر برقی، جریان سنج جرمی و جرقه زنی الکتریکی.

2.12 مجهز به یک دبی سنج متان و یک جریان سنج جرم هوا برای کنترل جریان گاز با دقت کنترل بهتر از 2٪.

2.13 مجهز به جرقه زنی برقی با ولتاژ بالا برای احتراق از راه دور منبع احتراق

2.14 با درهای کوره بالا و پایین نصب شده در خارج از محفظه های ورودی و احتراق برای تسهیل نصب نمونه ها و تجهیزات نگهداری، با شیشه های ضد انفجار و مقاوم در برابر درجه حرارت بالا نصب شده بر روی درب بالایی برای تسهیل مشاهده پدیده های آزمایشی

2.15 بخش اندازه گیری دارای یک لوله اندازه گیری فشار T و ترموکوپل دودکش است.

2.16 استفاده از یک لوله اندازه گیری فشار نوع T متصل به یک سنسور فشار دیفرانسیل میکرو، با نرم افزار برای فشار واقعی در محفظه در زمان واقعی.

2.17 استفاده از ترموکوپل های زرهی فولاد ضد زنگ آمریکایی امگا نوع K با دقت 0.1 درجه سانتیگراد.

2.18 دودکش مربعی، واقع در بالای محفظه احتراق، با قسمت پایینی متصل به محفظه احتراق و قسمت بالایی متصل به سیستم اگزوز خارجی.

2.19 پیکربندی بادسنج سیم داغ، محدوده 0-10 متر بر ثانیه، دقت 0.1 متر بر ثانیه، برای کالیبراسیون یکنواختی هوا.

2.20 ترموکوپل امگا برای دیوار جعبه و دودکش، که می تواند برای بار حرارتی توسط نرم افزار کالیبره شود.

2.21 نرم افزار تست یک سیستم جمع آوری داده است که داده های دما، فشار و زمان را در زمان واقعی جمع آوری می کند، جریان گاز را کنترل می کند، آزمایش ها را انجام می دهد و گزارش های آزمایش را صادر می کند.

3. شرایط نصب

2.1 نصب در فضای داخلی

2.2 ابعاد جعبه احتراق 1290mm*1050mm*3950mm

2.3 اندازه کابینت کنترل 2000mm*1050mm*850mm

2.4 منبع برق: 220V 32A;

2.5 گاز: متان، 99% خلوص یا بالاتر.

2.6 هوای فشرده: 0.6 مگاپاسکال، روغن زدایی و آبگیری.
