کوره محفظه دمای بالا عمودی 1000 وات 20-40 درجه سانتیگراد 20-80٪ Rh

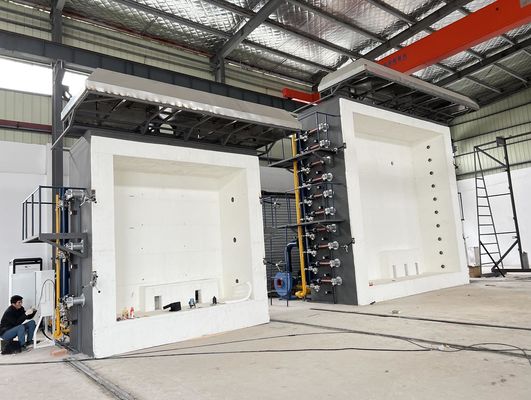

کوره عمودی با دمای بالا

I. دامنه کاربرد:

1.1 قابل استفاده برای آزمایش مقاومت در برابر آتش درها و مجموعه های کرکره ای نصب شده در دهانه عناصر جداکننده عمودی.مانند درب‌های لولایی، درب‌های محوری، درب‌های کشویی افقی، درب‌های کشویی عمودی، (شامل درب‌های کشویی لینک و درب‌های مقطعی)، درب‌های غلتکی، سایر درب‌های کشویی، درب‌های تاشو، درب‌های فلپ، پانل‌های قابل جابجایی در دیوار و غیره، و همچنین تست مقاومت در برابر حریق درب های ساختمانی با درب بدون درب و کرکره.

II.استانداردها

2.1 انطباق با استاندارد BS EN 1364-1: 2015: "آزمایش مقاومت در برابر آتش برای تحمل غیر بار قسمت 1: دیوارها

2.2 مطابقت با استاندارد BS EN 1364-3: 2014: "آزمایش مقاومت در برابر آتش برای دیوارهای بدون باربر. قسمت 1: دیوارهای پرده ای. مجموعه های یکپارچگی ساختاری کامل".

2.3 مطابقت با استاندارد BS EN 1364- 4: 2014 "آزمایش مقاومت در برابر آتش عناصر غیر باربر. قسمت 4 کرتین وال، پیکربندی جزء

2.4 مطابق با BS EN 1365-1:2012 "آزمایش مقاومت در برابر آتش اجزای باربر قسمت 1: دیوارها".

2.5 مطابقت با BS EN 1365-5:2004 "آزمایش مقاومت در برابر آتش عناصر باربر قسمت 5: بالکن ها و راهروها

2.6 مطابق با BS EN 1365-6:2004 "آزمایش مقاومت در برابر آتش عناصر باربر قسمت 6: پله ها"

2.7 انطباق با BS EN 1366-2:2015 "آزمایش مقاومت در برابر آتش تاسیسات خدماتی قسمت 2 دمپرهای حریق

2.8 مطابق با BS EN 1366-3:2009 "آزمایش مقاومت در برابر آتش تاسیسات خدماتی قسمت 3 مهر و موم های نفوذ ناپذیر

2.9 مطابق با BS EN 1366-5:2010 "آزمایش مقاومت در برابر آتش تاسیسات خدماتی قسمت 5 معابر کمکی و شفت های تهویه

2.10 مطابق با BS EN 1634-1:2014+A1:2018 "آزمایش مقاومت در برابر آتش مجموعه های درب و هود قسمت 1 آتش سوزی درب ها و هودها

3.12 انطباق با BS EN 1634-2:2008 "آزمایش مقاومت در برابر آتش اجزای سخت افزاری ساختمان برای درها، کرکره ها و لوازم جانبی و مجموعه های پنجره قابل اجرا، قسمت 2

3.13 مطابقت با استاندارد BS EN 1634-3: 2004 "تست مقاومت در برابر آتش اجزای درب و فاسیا قسمت 3 درب های دودی و فاسیا".

3.14 مطابقت با BS EN 13381-2: 2014 "روش های آزمایشی برای تعیین سهم اجزا در مقاومت در برابر آتش. حفاظت از سازه های عمودی

3.15 انطباق با استاندارد BS EN 13381-4:2013 "روش های آزمایشی برای تعیین سهم اعضا در مقاومت در برابر آتش بخش 4 حفاظت غیر فعال سازه های فولادی

3.16 انطباق با استاندارد BS EN 13381-7:2019) "روش های آزمایشی برای تعیین سهم اعضا در مقاومت در برابر آتش قسمت 7 حفاظت اعمال شده برای اعضای چوبی

3.17 انطباق با استاندارد BS EN 13381-8: 2013 "روش های آزمایشی برای تعیین مقاومت در برابر آتش اعضا روش های حفاظتی برای اعضای فولادی اعمال شده برای اعضای فولادی

3.18 انطباق با استاندارد BS EN 13381-9: 2015 "روش های آزمایشی برای تعیین سهم اعضا در مقاومت در برابر آتش. استفاده از سیستم های حفاظت در برابر آتش برای تیرهای فولادی با بازشوهای شبکه ای

3.19 مطابق با استاندارد ASTM E119: 2012 "روش های آزمایش آتش سوزی برای سازه ها و مصالح ساختمانی"

3.20 مطابق با استاندارد UL 10B: استاندارد 2008 برای تست آتش نشانی مجموعه های درب

3.21 مطابقت با UL 10C: استاندارد 2009 برای تست آتش نشانی مجموعه های درب تحت فشار مثبت

III.ویژگی های عملکرد اصلی:

3.1 یک کوره می تواند برای چندین منظور استفاده شود و می تواند با چندین استاندارد سازگار باشد.

3.2 کارت اکتساب با دقت بالا را برای جمع آوری داده ها از جنبه های مختلف مانند دما، فشار و نرخ جریان هر جاده، و تجزیه و تحلیل، پردازش و کنترل توسط میکرو کامپیوتر برای تولید بازتولید بلادرنگ اطلاعات واقعی در زمان احتراق و به طور مستقیم اتخاذ کنید. به دست آوردن نتایج با تجزیه و تحلیل میکرو کامپیوتر و تعیین.کل دستگاه از تمام دستگاه های با کیفیت بالا استفاده می کند تا اطمینان حاصل شود که سیستم از کیفیت بالا، عملکرد با سرعت بالا و پیشرفته است.

3.3 کارت اکتساب با دقت بالا + ماژول چند مداری + PLC + کامپیوتر را بپذیرید و حالت کنترل خودکار PID را با ثبات، تکرارپذیری و تکرارپذیری عالی اجرا کنید.

3.4 اتخاذ رابط عملیاتی WINDOWS XP و LabView، یک نرم افزار توسعه ویژه برای تجهیزات دقیق جهانی، سبک رابط کاربری تازه، زیبا و ساده است.در طول آزمایش، نتایج اندازه‌گیری به‌صورت بلادرنگ نمایش داده می‌شود و منحنی کامل به صورت پویا ترسیم می‌شود و داده‌ها را می‌توان ذخیره، خواند و به‌طور دائم چاپ کرد.با هوش بالا، عملکرد منوی هدایت شده، ویژگی های آسان و بصری، به طوری که نتایج تست دقیق تر است.

3.5 عمر طراحی کوره بیش از 15 سال است و کوره با تکنولوژی GOVMARK (گوماک) آمریکایی ساخته شده است.ساختار پنج لایه، هنگامی که دمای لایه داخلی 1300 ℃، دمای لایه بیرونی دمای اتاق است.عمر طولانی، مواد عایق لایه داخلی (قطعات پوشیده) به راحتی قابل تعویض است.

3.6 سیستم های حفاظت ایمنی چندگانه از جمله حفاظت حرارتی مجرای هوا، حفاظت از انتشار فشار، حفاظت از نشت، تشخیص نشت گاز، حفاظت ایمنی خط گاز، حفاظت ایمنی مشعل و سایر امکانات ایمنی برای افزایش ضریب ایمنی در همه جنبه ها.

3.7 هوای داغ با دمای بالا که از کوره استخراج می‌شود، با آب و هوا خنک می‌شود و آب از آب در گردش استفاده می‌کند که باعث بهبود حفظ انرژی می‌شود.

IV.طراحی مهندسی سازه کوره

4.1 ساخت کوره: این کوره برای بیش از 15 سال دوام طراحی شده است و کوره با استفاده از فناوری GOVMARK (گوماک) از ایالات متحده آمریکا ساخته شده است.ساختار پنج لایه، زمانی که لایه داخلی 1300 درجه سانتیگراد است، دمای لایه بیرونی دمای اتاق است.عمر طولانی، مواد عایق (قطعات سایش) لایه داخلی به راحتی قابل تعویض است.ساختار پنج لایه، از بیرون به داخل، به شرح زیر است: لایه اول یک قاب فولادی است.لایه دوم با آجر قرمز به عنوان حاشیه ساخته شده است.لایه سوم آزبست نسوز با درجه حرارت بالا است.لایه چهارم آجر نسوز است.لایه پنجم شامل پنبه نسوز زیرکونیوم با دمای بالا با دمای نسوز 1600 درجه سانتی گراد است.

4.2 مواد مقاوم در برابر درجه حرارت بالا.

4.2.1 آجر نسوز: استفاده از دما برای بالاترین مقاومت دما 1750 ℃، مقاومت طولانی مدت در دمای بالا 1600 ℃، چگالی ظاهری 1.0 گرم بر سانتی متر مکعب، مقاومت فشاری دمای اتاق بالاتر از 3.2 مگا پاسکال، تغییر خط احیا شده 1400 ℃ 0.5 درصد، حرارتی رسانایی بهتر از 0.4W/m - K.

4.2.2 چسب نسوز صنعتی برای اتصال: از دمای 1400 درجه سانتیگراد استفاده کنید.

4.2.3 کوره پنبه مقاوم در برابر درجه حرارت بالا: استفاده از پنبه نسوز با دمای بالا حاوی زیرکونیوم، ضخامت 50 میلی متر، دمای نسوز طولانی مدت 1600 ℃، مواد عایق مخصوص کوره صنعتی.

4.3 مواد برای قاب: انتخاب بر اساس "راهنمای طراحی کوره صنعتی" (ویرایش سوم)، فصل 11 - قطعات ساختاری برای کوره، بخش 3 - انتخاب فولاد، ستون کوره، ستون جانبی، تیر پای قوسی، تیر متقاطع نیرو و میله کش و غیره فولاد Q235-A را انتخاب کنید، ورق فولادی دیواره بیرونی کوره فولاد Q215-A را انتخاب کنید.مواد فولادی کوره: نه کمتر از Q235؛صفحه فولادی کوره: ضخامت ≥ 3 میلی متر.مواد بدنه کوره افقی با استفاده از قاب فولادی، قابل تعویض.

اندازه کوره 4.4: 3000 میلی متر (W) * 3000 میلی متر (H) * 1500 میلی متر (D).

4.5 کوره ساختار فولادی و لوله درمان ضد خوردگی: با استفاده از سه لایه پوشش، تمام پوشش ضد خوردگی مقاوم در برابر درجه حرارت بالا، لایه بیرونی سیاه و خاکستری.
