نام تجاری: SKYLINE
شماره مدل: SL-7601S
موق: 1 مجموعه
شرایط پرداخت: T/T (50% سپرده، 50% قبل از حمل و نقل)، L/C
توانایی عرضه: 10 ست در ماه
اطلاعات دقیق
محل منبع:
دونگوان ، گوانگدونگ ، چین
گواهی:
UL1685-2018, ISO 9001
ورق فولادی نردبانی:
610 x 610 x 3.2 میلی‌متر
منبع احتراق:
مشعل روبان پروپان 341×30 میلی متر، 242 سوراخ
استاندارد قابل اجرا:
UL 1685-2018
چیدمان سوراخ مشعل:
242 سوراخ 1.35 میلی متری در 3 ردیف پلکانی (81/80/81)
اندازه گيري جريان پروپان:
فلومتر جرمی 230 mm3/s
اندازه گیری جریان هوا:
فلومتر جرمی 1330 mm3/s
اندازه داخلی محفظه (HxLxW):
3353 x 2438 x 2438 میلی‌متر
طول مسیر نوری:
910 میلی متر
ساختار اتاق:
صفحه استیل ضد زنگ با لایه عایق حرارتی، رنگ داخلی مشکی
منبع نور:
لامپ هالوژن کوارتز PHILIPS، 100 وات، 12 ولت DC، 2000-3000 lm
آشکارساز نور:
فتوسل سیلیکونی
برج جمع آوری دود:
مکعب 914 میلی متری روی قسمت مخروطی شکل با شیب 40 درجه
مجرای اگزوز:
SUS304، 405 میلی‌متر ID x 5500 میلی‌متر طول
مجرای اگزوز:
SUS304، 405 میلی‌متر ID x 5500 میلی‌متر طول
نردبان تست:
SUS304، 305 x 76 x 2400 میلی‌متر، فاصله پله‌ها 25 میلی‌متر
جریان حجم اگزوز:
0.65 +/- 0.5 m3/s
جریان حجم اگزوز:
0.65 +/- 0.5 m3/s
کاوشگر دو طرفه:
0-200 Pa، دقت +/-1 Pa
کاوشگر دو طرفه:
0-200 Pa، دقت +/-1 Pa
سنسور دما:
ترموکوپل روکش دار نوع K، سیم 1.5 میلی متری (GB/T 16839.1-1997)
سیستم کنترل:
نرم افزار NI LabVIEW + کارت جمع آوری اطلاعات Advantech
منبع تغذیه:
220 ولت / 380 ولت، 50 هرتز
جزئیات بسته بندی:
جعبه چوبی صادراتی استاندارد با روکش فیلم و مواد بافر
قابلیت ارائه:
10 ست در ماه
برجسته کردن:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

توضیح محصول

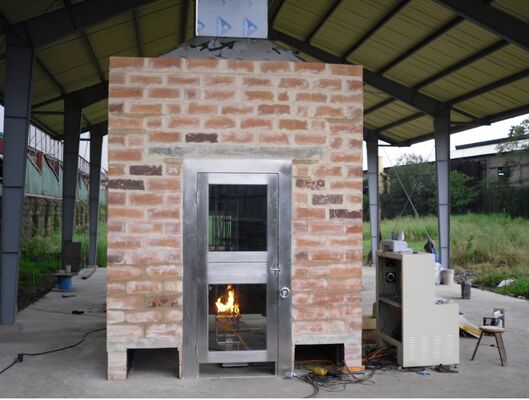

UL1685 تجهیزات آزمایش انتشار دود در مخزن عمودی برای کابل های فیبر نوری الکتریکی SL-7601S
درSL-7601Sیک سیستم آزمایش آتش در مقیاس کامل است که عملکرد انتشار شعله عمودی و انتشار دود کابل های الکتریکی و فیبر نوری را با توجه بهUL 1685-2018استاندارد برای آزمایش گسترش آتش و انتشار دود برای کابل های الکتریکی و فیبر نوری.
دامنه کاربرد
  • تعیین گسترش شعله عمودی و انتشار دود کابل ها و کابل های فیبر نوری تحت استاندارد سوخت FT4
  • روش آزمایش: کابل ها عمودی به یک نردبان متصل می شوند و روشن می شوند؛ ارتفاع سوزش و تولید دود پس از آزمایش بررسی می شود.
پارامترهای فنی اصلی
اندازه داخلی اتاق (H x L x W)3353 × 2438 × 2438 میلی متر
ساختار اتاقصفحه فولاد ضد زنگ با لایه عایق حرارتی، رنگ داخلی سیاه
برج جمع آوری دودبرج 914 میلی متر مکعب، بالای مخروطی در 40 °
نردبان آزمایش (سنج)SUS304 نردبان 305 (W) x 76 (D) x 2400 (H) mm، فاصله پله 25 mm؛ صفحه فولادی بالا 610 x 610 x 3.2 mm
منبع روشناییسوزنده نوار پروپان، پنل ضد زنگ 341 × 30 میلی متر، 242 سوراخ 1.35 میلی متر در 3 ردیف متراکم (81/80/81)
اندازه گیری جریان پروپان / هوااندازه گیری جریان جرم، پروپان 230 mm3/s، هوا 1330 mm3/s
سیستم نوریمنبع نوری هالوجن کوارتز (100 وات، 12 ولت DC، 2000-3000 lm) و سلول نوری سیلیکون، مسیر نوری 910 میلی متر؛ انتقال نور 0%-100%
لوله خروجیSUS304, 405 mm ID x 5500 mm، بخش مستقیم 3600 mm
جریان حجم گازی0.65 ± 0.5 m3/s
کاوشگر دو طرفهمحدوده 0-200 Pa، دقت ±1 Pa
سنسور دماترموپول پوشیده از نوع K، قطر سیم 1.5 میلی متر (GB/T 16839.1-1997)
کنترل و جمع آوری اطلاعاتنرم افزار NI LabVIEW و کارت جمع آوری داده های Advantech؛ منحنی های زمان واقعی، ثبت خودکار و چاپ گزارش
منبع برق220 ولت / 380 ولت، 50 هرتز
ترکیب سیستم
اتاق آزمایش، برج جمع آوری دود، کانال خروجی، منبع روشنایی، نردبان آزمایش، سیستم اندازه گیری نوری و واحد جمع آوری و پردازش داده.
