نام تجاری: SKYLINE
شماره مدل: SL-1666
موق: 1 مجموعه
شرایط پرداخت: T/T (50% سپرده، 50% قبل از حمل و نقل)، L/C
توانایی عرضه: 20 ست در ماه
اطلاعات دقیق
محل منبع:
دونگوان ، گوانگدونگ ، چین
گواهی:
UL1666, ISO 9001
استاندارد قابل اجرا:
UL 1666
لایه های اتاقک:
3 لایه، داخلی 1.22 x 2.44 متر
ارتفاع لایه ها:
پایین 1.22 متر، اول 3.66 متر، دوم 2.24 متر
مواد اتاقک:
دیوارهای آجری 203 میلی متر ضخامت، کف بین لایه بتنی 127-203 میلی متر
باز شدن بین لایه ها:
305 × 610 میلی‌متر، 203 میلی‌متر از دیوار پشتی، 102 میلی‌متر از دیوار جانبی
درب های دسترسی:
روی لایه اول و دوم
روشنایی داخلی:
لامپ های ضد انفجار با دمای بالا
اندازه گیری دما:
ترموکوپل US OMEGA K-type، 28 AWG، تا 700 C، دقت 0.1 C
فن سانتریفیوژ:
1.5 کیلو وات
کنترل سرعت فن:
اینورتر فرکانس تایوان تایوان
اندازه گیری جریان هوا:
دبی سنج دو طرفه با ترموکوپل و سنسور فشار دیفرانسیل میکرو
مشعل:
سر مشعل فولادی 1/2 اینچ، صفحه پخش شعله 6.4 میلی متری (با ماشینکاری CNC)
آتش گرفتن:
جرقه زن نیترید سیلیکون، 24 ولت، در عرض چند ثانیه به 800-1000 درجه سانتیگراد گرم می شود.
قطار گاز:
کاهنده Ito Mirai ژاپن، شیر برقی Yataike، فیلتر Guilong ایتالیا، کنترل کننده جریان جرم ALICAT
کنترل کننده جریان جرم:
ALICAT ایالات متحده، 0-3.5 گرم در ثانیه، +/-0.8٪، خروجی 0-5 ولت
کسب داده:
Advantech ADAM-4520/4117/4118، OMRON CP1H-XA40DR-A + CP1W-TS004
انتشار حرارت مشعل:
154.5 کیلو وات، 30 دقیقه تست
ساخت و ساز عمران:
زیرساخت ارائه شده توسط مشتری
جزئیات بسته بندی:
جعبه چوبی صادراتی استاندارد با روکش فیلم و مواد بافر
قابلیت ارائه:
20 ست در ماه
برجسته کردن:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

توضیح محصول

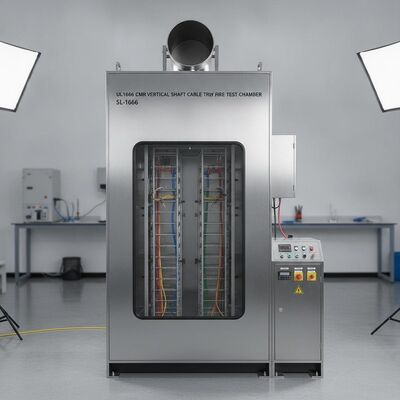

محفظة كابلات عمودية UL1666 CMR لاختبار اللهب لمقاومة الكابلات
محفظة اختبار كابلات CMR SL-1666 تعيد إنتاج ظروف الاحتراق لعدة كابلات مثبتة عموديًا في عمود مهوى وتقي أداء مقاومتها للهب وفقًا لـ UL 1666. يتم تصنيف النتائج الناجحة على أنها درجة CMR. يتم وضع عينات متعددة على عمود عمودي ويتم تطبيق موقد بإطلاق حرارة قدرها 154.5 كيلو واط
لمدة 30 دقيقة. معيار النجاح: يجب ألا ينتشر اللهب إلى الجزء العلوي من الغرفة التي يبلغ ارتفاعها 12 قدمًا ويجب ألا تتجاوز درجة الحرارة 454.4 درجة مئوية. كثافة الدخان غير مدرجة في هذا الاختبار. حجرة اختبار الاحتراقهيكل الحجرة
3 طبقات، داخلية 1.22 × 2.44 متر؛ الطبقة السفلية بارتفاع 1.22 متر على الأقل، الطبقة الأولى بارتفاع 3.66 متر، الطبقة الثانية بارتفاع 2.24 متر. كل طبقة بها فتحات 305 × 610 ملم.
مواد البناء جدران مبنية من طوب سمكه 203 ملم، أرضية بينية خرسانية مصبوبة سمك 127-203 ملم.
فتحة بينية 305 × 610 ملم، 203 ملم من الجدار الخلفي و 102 ملم من الجدار الجانبي.
فتحة علوية منفذ عادم في الأعلى لإطلاق الدخان أثناء الاختبار.
وصول وإضاءة أبواب وصول في الطبقة الأولى والثانية لتركيب العينات والمزدوجات الحرارية؛ إضاءة داخلية مقاومة للانفجار بدرجة حرارة عالية.
قياس درجة الحرارة مزدوج حراري من نوع K من OMEGA الأمريكي، 28 AWG، مصنف حتى 700 درجة مئوية، دقة 0.1 درجة مئوية، مراقب عبر البرنامج.
ملاحظة: الإنشاءات المدنية / البنية التحتية مقدمة من العميل. نظام إمداد الهواء
مروحة طرد مركزي بقوة 1.5 كيلو واط توفر حجم الهواء القياسي المطلوب للاختبار
عاكس تردد تايوان تايان لتنظيم سرعة المروحة والتحكم في حجم هواء الحجرة
  • مقياس تدفق ثنائي الاتجاه مع مزدوج حراري ومستشعر ضغط تفاضلي دقيق لقياس وعرض تدفق الهواء الوارد
  • مصدر الاشتعال
  • موقد: رأس موقد فولاذي 1/2 بوصة مع لوحة انتشار لهب فولاذية 6.4 ملم، مصنعة بتقنية CNC بأبعاد قياسية
اشتعال: مشعل نيتريد السيليكون، 24 فولت، يسخن إلى 800-1000 درجة مئوية في غضون عشرات الثواني؛ يتم التحكم فيه بواسطة البرنامج.
  • نظام إمداد الغاز
  • يشمل قطار الغاز صمام تخفيف ضغط إيتو ميراي الياباني، صمام الملف اللولبي تايوان ياتايكي، صمام فحص الغاز، فلتر غاز غويلونغ الإيطالي، فاصل زيت وماء تايوان ياتايكي، ووحدة تحكم تدفق كتلة الغاز ALICAT الأمريكية، مثبتة في خزانة تحكم شبكية معدنية
وحدة تحكم التدفق الكتلي: ALICAT الأمريكية، نطاق 0-3.5 جم/ثانية، دقة ±0.8%، خرج 0-5 فولت، قابل للضبط بواسطة البرنامج
  • يتم ضبط وقت الاحتراق والمعلمات الأخرى من خلال البرنامج
  • نظام الحصول على بيانات الكمبيوتر
  • لوحات الحصول على البيانات Advantech التايوانية: ADAM-4520، ADAM-4117، ADAM-4118 ×2، مع وحدة تحكم OMRON CP1H-XA40DR-A ووحدة درجة الحرارة CP1W-TS004. التصور: يعرض 8 مزدوجات حرارية في الطبقة الثانية و 1 في الطبقة الأولى، ويحكم تلقائيًا ما إذا كانت درجة حرارة الحجرة تلبي المتطلبات قبل الاختبار، ويعرض سرعة الهواء وسرعة العادم.
